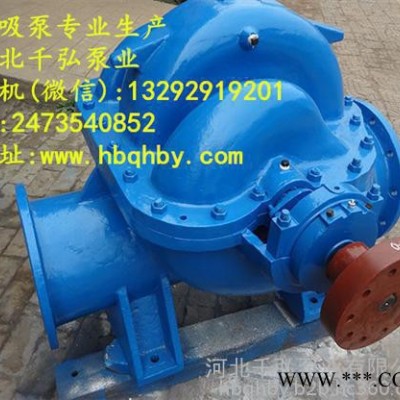

S雙吸泵，SH雙吸泵的產品結構：

   1， S，SH型系列雙吸泵(S型中開泵)結構：S(SM、SF、SY)型單級雙吸中開泵為臥式安裝，吸入口和吐出口均在泵軸中心線下方，與泵軸線垂直，檢修時不需拆卸進、出水管路，拿開泵蓋即可取出轉子部件。

2，河北千弘泵業專業生產S型雙吸離心泵，SH型雙吸離心泵主要由泵體、泵蓋、葉輪、密封環、軸套、軸承等零部件組成，泵體與泵蓋構成葉輪工作室，葉輪軸向力通過葉片對稱布置平衡軸承：泵兩端為滾動軸承支撐轉子部件，用油脂潤滑，入口直徑太于700mm采用稀油潤滑。

3，S、SH型雙吸泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如根據用戶特殊訂貨需要也可改為順順時針旋轉;

 4，河北千弘泵業有限公司的SH型中開泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為**碳素鋼外，其馀多為鑄鐵制成；

5，S/SH雙吸泵的泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。

河北千弘泵業專業生產的S、SH雙吸離心泵介紹

1，S、SH型單級雙吸離心泵（簡稱：S、SH型中開泵），系屬新型單級雙吸臥式中開離心泵類產品。該泵具有高效節能、應用范圍廣、軸向力平衡、壽命長、中開式結構、維修方便、快捷,。

2，主要用途S、SH型中開式單級雙吸離心泵適合輸送各種清潔或帶有微量顆粒的中性或弱腐蝕性液體。中開泵適用于自來水廠、灌溉、排水泵站、電站、工業供水系統、空調系統、消防系統、船舶工業、亦適合煉油工業中作一般性用途。

3，河北千弘泵業有限公司專業生產的S、SH型單級雙吸泵的吸入口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼.中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆吋針方向旋轉。如根據用戶特殊訂貨需要也可改為順吋針旋轉。

4，S、SH型單級雙吸泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為**碳素鋼外， 其馀多為鑄鐵制成。

       S、SH型單級雙吸中開泵詳細說明

1， S、SH型單級雙吸中開泵為臥式安裝，吸入口和吐出口均在泵軸中心線下方，泵體水平中開，檢修時不需拆卸進水和出水管路。軸封為軟填料密封;亦可改為機械密封。

 2，S、SH型單級雙中開泵適應于工業和城市給排水泵，可作為工廠、城市、電站、水利工程等排水或給水用泵，亦可用于農田灌溉。

3，S,SH系列雙吸泵是高效節能產品，具有結構簡單，性能優良的特點。供輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃，允許進口壓力0.6MPa。

4，S雙吸泵，SH雙吸泵水泵的構造形式對泵房的大小、結構形式和泵房的內部布置等均有影響。因而對泵站造價很有關系。對于水源位很低，必須建造很深的泵站時，選用立式泵可使泵房面積減小，降低造價。

S雙吸泵，SH雙吸泵主要參數：

揚 程 H ≤200m，

工作溫度 T ≤105℃

固體顆粒 ≤80mg/L

工作許用壓力 ≤25

許用試驗壓力 ≤37.5
