蝶閥,閘閥,截止閥,泄壓閥
普通會員
產品價格￥750.00元/臺
產品品牌良蘭閥門，
最小起訂≥5 臺
供貨總量1000 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數670
企業旺鋪http://www.qhdyj.net/index.php?homepage=shll123sh
更新日期2021-12-18 01:39
品牌： |
良蘭閥門， |
所在地： |
上海 |
起訂： |
≥5 臺 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
標準： |
GB |
材質： |
碳鋼 |
| 標準 | GB |
|---|---|
| 材質 | 碳鋼 |
| 產地 | 上海 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN50-DN500 |
| 公稱直徑 | DN50-DN500 |
| 規格 | DN50-DN500 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 硬密封型 |
| 驅動方式 | 手動 |
| 適用介質 | 水、蒸汽、油品、非腐蝕性氣體 |
| 外形 | 中型 |
| 形態 | 柱塞式 |
| 用途 | 截止 |
| 壓力環境 | 高壓 |
| 主體材料 | 碳鋼 |
| 品牌 | 開維喜閥門 |
| 型號 | DSZ64H |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

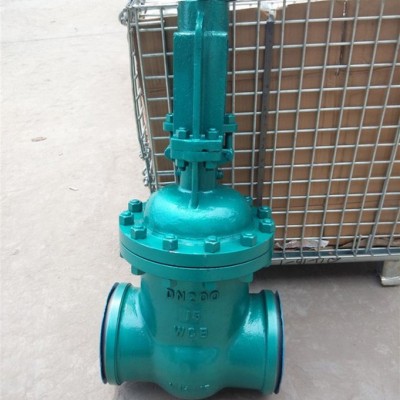

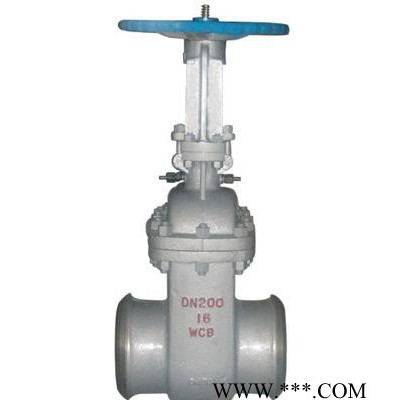

水封閘閥 結構特點及用途
1.DS系列水封閘閥的閥蓋填料室具有水密封結構，當接口通入壓力為0.6-1MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
2.DS/Z型系列水封閘閥采用雙閘板向彈性密封、啟閉靈活、迅速、密封可靠。
3.DS系列水封閘閥產品結構簡單、緊湊合理、檢修方便、使用壽命等。
在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
4.閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
5.DS系列水封閘閥適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸氣、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其用于電廠汽機真空冷凝系統。
水封閘閥 主要性能規范試驗壓力
| 試驗壓力 | 公稱壓力PN（MPa） | |||||
|---|---|---|---|---|---|---|
| 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
| 殼體強度試驗 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 上密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 氣密封試驗 | 0.5-0.7 | |||||
| 產品類型 | 適用溫度 | 適用介質℃ |
|---|---|---|
| 碳鋼型C型 | ≤425℃ | 水、蒸汽、油品、非腐蝕性氣體 |
| 合金鋼I型 | ≤540℃ | 水、蒸汽、油品、非腐蝕性氣體 |
| 產品類型 | 零 件 名 稱 | 閥桿螺母 | 填 料 | |||
|---|---|---|---|---|---|---|
| 閥體、閥蓋、支架 | 閥桿 | 閘板、閥瓣、密封面 | 閥座密封面 | |||
| 碳鋼型 | WCB 25 | Cr13或 2 Cr13 | 1 Cr13型不銹鋼或硬質合金 | 不銹鋼 | 鋁青銅 | 柔性石墨 |
| 合金鋼 | WC6 Cr5Mo1 | 20 Cr1- Mo1VA | 鈷基合金 | 碳質合金 | 鋁青銅 | 柔性石墨 |
DS/Z64H-16、25 DS/Z64Y-16I、25I
| 公稱通徑 DN/mm Nominal diameter | L | α | H | DO | PNl.6/MPa | PN2.5/MPa | ||
| D | D1 | D | D1 | |||||
| 50 | 250 | 37o30' | 334 | 250 | 58 | 50 | 64 | 4g |
| 65 | 270 | 37o30' | 439 | 250 | 75 | 65 | 82 | 67 |
| 80 | 280 | 37o30' | 495 | 300 | 91 | 79 | 95 | 77 |
| 100 | 300 | 37o30' | 575 | 350 | 11O | 97 | 117 | 101 |
| 125 | 325 | 37o30' | 587 | 350 | 136 | 121 | 144 | 126 |
| 150 | 350 | 37o30' | 607 | 350 | 163 | 146 | 172 | 158 |
| 200 | 400 | 37o30' | 740 | 400 | 223 | 202 | 223 | 202 |
| 250 | 450 | 37o30' | 863 | 400 | 278 | 254 | 278 | 254 |
| 300 | 500 | 37o30' | 990 | 400 | 330 | 305 | 330 | 305 |
| 350 | 550 | 37o30' | 1137 | 500 | 382 | 352 | 382 | 352 |
| 400 | 600 | 37o30' | 1523 | 500 | 432 | 399 | 432 | 39g |
| 450 | 650 | 37o30' | 1618 | 600 | 485 | 451 | 485 | 451 |
| 500 | 700 | 37o30' | 1657 | 600 | 535 | 501 | 535 | 499 |
| 600 | 800 | 37o30' | 1746 | 700 | 636 | 601 | 636 | 599 |
DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
| 公稱通徑 DN/mm Nominal diameter | L | D | α | PN4.O/MPa | PN6.4/MPa | PNlO.0/MPa | ||||||
| D1 | H | D0 | D1 | H | DO | D1 | H | D0 | ||||
| 50 | 250 | 64 | 37o30' | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 |
| 65 | 270 | 83 | 37o30' | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 |
| 80 | 280 | 96 | 37o30' | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 |
| 100 | 300 | 117 | 37o30' | 101 | 575 | 350 | 99 | 582 | 400 | 87 | 582 | 400 |
| 125 | 325 | 144 | 37o30' | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 |
| 150 | 350 | 172 | 37o30' | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 |
| 200 | 400 | 223 | 37o30' | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 |
| 250 | 450 | 278 | 37o30' | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 |
| 300 | 500 | 330 | 37o30' | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 |
| 350 | 550 | 382 | 37o30' | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 |
| 400 | 650 | 432 | 37o30' | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 9 |
