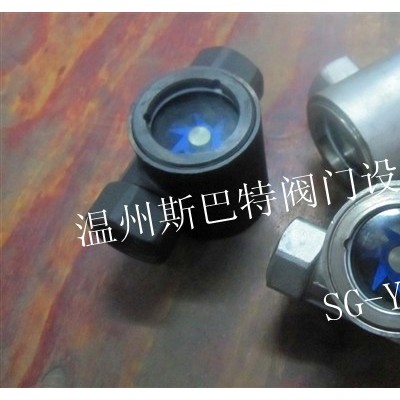

葉輪視鏡

簡  介

學名：斯巴特葉輪視鏡

別稱：葉輪觀察器，管道葉輪視鏡，直通式葉輪視鏡，葉輪式水流視鏡，葉輪式水流指示器

型號：SG-YL

款式：SG-YL-1 SG-YL-16 SG-YL-6H SG-YL-26 SG-YL-2 SG-YL-3 SG-YL-4 SG-YL-5 SG-YL-18 SG-YL-23 SG-YL-19 SG-YL-23 SG-YL-23B SG-YL-41 SG-YL-60 SG-YL-61 SG-YL-90 SG-YL-300 SG-YL-900 SG-YL-11(J；W；Y；GM；WL)  SG-YL-25（C；W）

葉輪視鏡屬視鏡類是觀察管道內介質流動情況的必要附件。廣泛用于冷卻系統、稀油潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。其主要連接方式：螺紋式、焊接式、法蘭式。

葉輪視鏡工作原理

通過視窗玻璃透光式前提下目視葉輪或動或靜判斷介質是否流動或流速快慢情況，從而達到管路及設備是否正常運行。

基礎知識

　葉輪視鏡（屬視鏡類）與截止閥，保溫閥是(屬于閥門同類)它們使用特點，經過長期的觀察、摸索和思考在直通視鏡基礎上進行性能改良技術創新的一種新型視鏡類產品。

葉輪視鏡結構組件

葉輪視鏡由閥體、玻璃視窗、葉輪、緊固帽、密封圈、轉子軸六大元件組成。

閥體：碳鋼或不銹鋼鑄造，閥腔進出口由偏心型設計與中心型設計兩款

玻璃：鈣納玻璃；鋼化玻璃；硼硅玻璃；石英玻璃

葉輪：聚四氟乙烯；尼龍；金屬

轉子軸：不銹鋼

緊固帽：螺紋并帽；法蘭片

密封圈：丁晴橡膠墊片聚四氟乙烯墊片 金屬墊片 石墨墊片

葉輪視鏡設計特點

   閥體一體化鑄造設計符合儀表閥門制造工藝，外形美觀精密高，抗壓能力更強。制造工藝數控化，質量更可靠。多元化連接方式適應行業標準更廣。安裝方式垂直或水平雙用，拆卸更便捷。雙視窗或單視窗結構透視度高觀察更便利。視窗易拆卸，維護及保養一體化設計更合理。其更為重要設計特點為閥體進出口為偏流結構，介質至進口到出口經過流道在閥腔內帶動葉輪旋轉。從而判斷介質是否流動或流速快慢情況。附注：當管道介質處于飽和狀態且進出口有壓差時經過流道才會快速旋轉，當管道介質處于不飽和狀態且進出口有壓差時經過流道此時葉輪慢速旋轉，當管道介質處于滲漏狀態且進出口無壓差時經過流道無旋轉。

葉輪視鏡參數

螺紋連接

法蘭連接

焊接連接

玻璃視窗的維護及保養

1、葉輪視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵。

2、葉輪視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放。

3、視鏡玻璃耐溫耐壓有一定的局限，具體根據實際情況而定。

以下提供國家標準玻璃制造工藝物理實驗參數：

耐溫： 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃

耐壓： 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa     鋁硅玻璃≤6.4MP

4、允許急變溫度＜60℃，玻璃因溫差過大造成破裂。

 玻璃檢測標準：參照《化工管道手冊》和HGJ501-502-86      《壓力窗口視鏡》設計制造和驗收。
