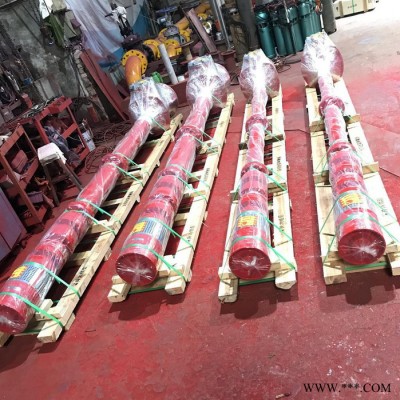

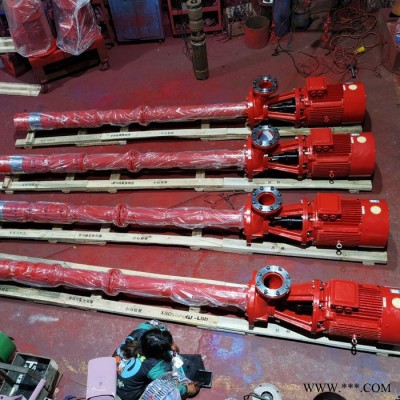

長軸深井消防泵

深井消防泵組是按照中華人民共和國消防泵標準GB6245-2006《消防泵性能要求和試驗方法》開發的消防泵組。產品經中國消防裝備質量監督測試中心型式試驗，各項性能指標全部達到標準要求，獲得消防產品認可證書。

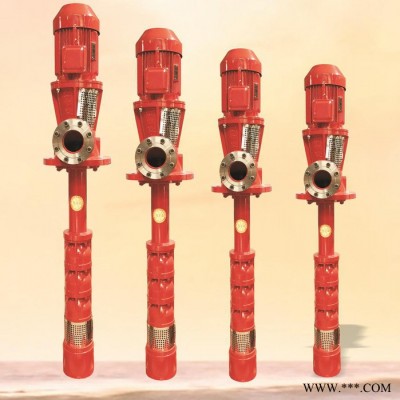

深井消防泵組由多個離心式葉輪和導流殼、揚水管、傳動軸、泵座、電動機等部件組成。泵座和電機位于水池上方，電動機的動力通過與揚水管同心的傳動軸傳遞給葉輪軸，從而產生流量和壓力。

應用范圍

深井消防泵主要用于工礦企業、工程建設、高層大廈等固定消防系統中的消防栓滅火、自動噴淋滅火等消防系統，可供輸送不含固體顆粒的清水及化學性質類似于水的介質，又可用于生活、生產共用給水系統及建筑、市政給排水等。

結構說明

干式電機消防泵組由三大部分組成：即工作部分、揚水管部分、井上部分。

1、工作部分

本部分由工作部件和濾水器部件組成。工作部件由導流殼、葉輪、錐形套、殼軸承和葉輪軸等零件組成，葉輪為封閉式結構。殼體之間用螺栓聯接。在導流殼和葉輪上可配耐磨環。

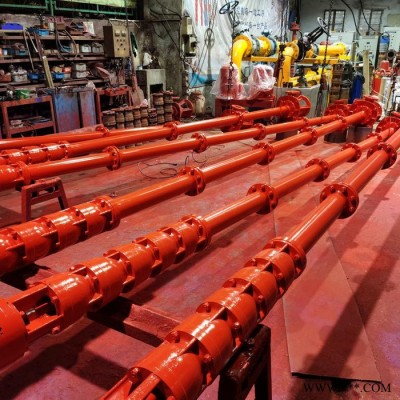

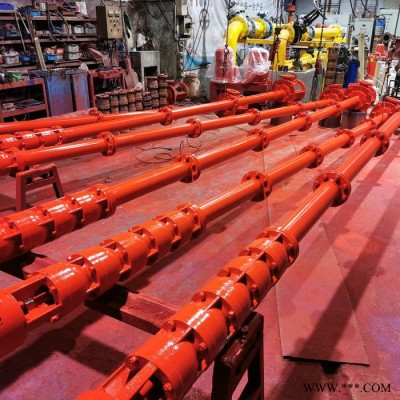

2、揚水管部分

本部分由揚水管、傳動軸、聯軸器和支架部件等組成。揚水管用法蘭或管螺紋聯接。傳動軸材料為2Cr13或不銹鋼，當傳動軸軸承部位磨損后，如果是螺紋連接的揚水管，可調換二根短揚水管的安裝位置，即可再次使用。如果是法蘭連接的揚水管，可調換傳動軸上下方向，即可再次使用。螺紋連接揚水管的電動機消防泵在泵座與最上端的揚水管的連接處配有特制的鎖緊環， 可有效地防止揚水管脫落事故。

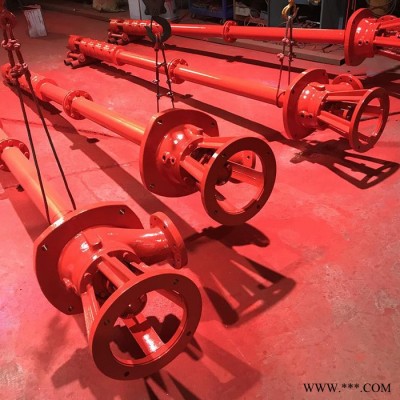

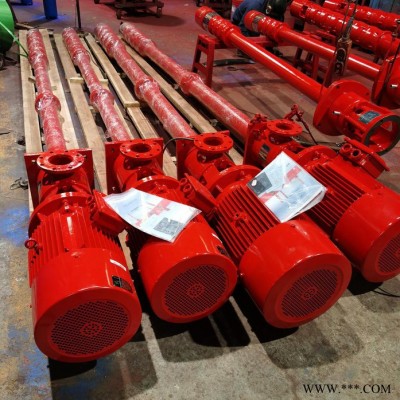

3、井上部分

本部分由泵座部件、消防電動機消防泵專用電動機、電機軸、聯軸器等部件組成?？蛇x配電控箱、出口短管、進排氣閥、壓力表、止回閥、閘閥和橡膠或不銹鋼伸縮節

使用條件

一、電源要求：

1、額定頻率為50赫茲，電機端額定電壓應保證為380±5%伏的三相交流電源

2、變壓器負載功率不應超過其容量的75%。

3、變壓器距井口較遠時，應考慮輸電線線壓降，對功率大于45KW的電機，要求變壓器到井口距離不超過20米，大于20米時，要求輸電線規格比配電纜規格大兩個等級，并考慮線壓降。

二、水質要求：

1、一般無腐蝕性清水。

2、水中固體物含量（按重量計）不大于0.01%。

3、酸堿度PH值在6.5—8.5范圍內。

4、硫化氫含量不大于1.5毫克/升。

5、水溫不高于40℃。

主要特點

1.是立式多級取水設備，占地面積小，工作部件可伸至百米以下提取流體介質，有多種驅動方式。

2.根據抽送介質等使用條件的不同，可提供不同材料、不同結構和不同要求的電機以滿足客戶的各種工況需要。

3.具有流量范圍大、揚程高、結構緊湊、運行穩定等特點。

泵組的安裝

一、安裝前的準備

1、檢查井筒的質量和清洗：檢查井筒內徑尺寸和直度是否符合深井泵使用條件的要求，清除水井（池）中一切污泥雜物。

2、檢查地基質量和泵房：井口的基礎應能承受泵組的全部重量，保證水泵在長期使用中不變形。泵房的建筑應以泵組拆裝方便，保證水泵井上部分的工作不受自然條件影響為原則。

3、工具、設備的準備：除南京華迪泵業有限公司有償提供的夾板、支架扳手工具外，尚需準備如下工具和設備。

a．能承受泵組重量并具有一定富裕量的4米以上高的三角架一副；

b．能承受泵組重量并具有一定富裕量的電動葫蘆一個；

c．鉗工工具一套；

d．適合該泵的管子鉗二把，鏈條鉗一把；

e．能承受泵組重量并具有一定富裕量的10米左右鋼絲繩一根；

f．200mm×200mm枕頭數根。

此外，還需準備油脂、紗布、鋼刷、刀片等物品。

4、檢查并清理泵組零部件：按隨泵組帶來的?產品裝箱單?清點泵組全套零部件及資料。用煤油將需要安裝的零部件所有配合面（螺紋、止口、端面等）清洗干凈。橡膠軸承不得與油類接觸，以防橡膠變形。檢查所有零件的配合面是否有磕碰、劃傷、油污等，若有，則應仔細進行修整并涂油防銹。

5、裝配好的工作部件，不要拆開重裝。但要檢查工作部件的傳動部分是否轉動均勻、靈活，軸向串量是否符合要求。

6、將傳動軸兩端用“V”型鐵架起，用百分表檢查測量傳動軸的彎曲情況，其圓跳動量在全長范圍內不超過0.4mm，否則應重新進行校直。

二、安裝順序

1、將濾水器安裝在工作部件的下端，將短管裝在工作部件的上端，用夾板夾住短管，用起吊設備吊起工作部件放入井筒內，將夾板落在事先放在井口上的二根枕木上。

2、將短傳動軸通過聯軸器與葉輪軸擰緊（傳動軸的螺紋均為左旋螺紋），然后將支架部件安放在揚水管法蘭凹止口內（對于螺紋聯接的揚水管，則把支架部件旋入聯管器的中間位置），與揚水管的端面緊密接觸。揚水管起吊時，傳動軸應固定在揚水管內，聯軸器應預先旋在傳動軸上，用繩索拴住。依此辦法，將應安裝的揚水管全部裝入井筒內。注意在安裝過程中，應觀察裝好的泵軸是否在揚水管中間。若在中間，再將支架部件安放在揚水管法蘭凹止口內（對于螺紋聯接的揚水管，則把支架部件旋入聯管器的中間位置，用支架扳手旋緊），這時應測量軸端面至支架部件平面的距離。每安裝一組揚水管和傳動軸均應測量一次，看其是否一致，如果一致則表示安裝無誤，如果相差太大，則應停止安裝找出問題的原因。若傳動軸偏斜，不在揚水管中間，應將軸吊起少許，轉動1800然后落下，若傳動軸偏斜方向改變，說明軸已彎曲，應把軸校直或更換。若偏斜方向不變，說明揚水管不直，應把揚水管卸掉，檢查揚水管端面及支架部件上、下面是否平整，有無雜物，排除后重新安裝。

3、將電機軸裝在傳動軸上端。

4、將最上端揚水管與泵座部件組裝在一起。吊起泵座部件置于井口上方，使電機軸穿過泵座中間的填料箱孔。將短管與放在井口上的揚水管聯接好。對于螺紋聯接揚水管的泵，應吊起整臺泵，再次旋緊鎖緊環。

5、將電機上端的防雨帽卸下，拆去調整螺母和傳動盤。吊起電機，使電機軸穿過電機的空心軸，用螺栓將電機擰緊在泵座上。檢查電機軸與空心軸的對中心性，若不對中，則調整，保證完全對中為止，然后，校正電機轉向。檢查電機軸與電機空心軸的對中性的方法：旋上調整螺母，將軸提起少許，轉動1800，取下調整螺母，觀察軸的偏斜方向是否有變化，若偏斜方向不變，說明泵座不平，若偏斜方向變化，說明電機軸彎曲，應校直重裝；只有保證電機軸和空心軸完全對中，方可進行下一步驟。

6、裝好電機上端的傳動盤和鉤頭鍵。

7、將調整螺母旋在電機軸上，并調整好葉輪轉子的軸向間隙，擰緊固定螺釘。調整螺母的螺紋均為右螺紋，旋轉一圈，傳動軸提升一個螺距。軸向間隙的調整詳見4.1.1節。

8、裝好電機防雨帽，接通電源。

三、安裝時的注意事項

1、吊裝時，被吊裝的部件切勿與地面及其它硬物碰撞，保證已清洗干凈的零部件不磕碰劃傷，不沾有泥沙或其它贓物。

2、凡有螺紋、止口和結合面的部位，在安裝時，必須均勻涂一層黃油，橡膠軸承應涂滑石粉，不能與油類接觸。

3、傳動軸用聯軸器連接時，應確保兩傳動軸端面緊密接觸，其接觸面應位于聯軸器的中部。

4、防松圈、鎖緊環等其它螺紋聯接部位一定要旋緊。

5、每根揚水管安裝完后未裝支架之前，應用樣板或量具檢查軸是否與管同心，若偏斜較大時，應查找原因，或更換揚水管、傳動軸來保證。

6、每裝完3-5根揚水管以后，應及時檢查軸伸出的長度是否有變化，若軸伸出長度很明顯時，應查明原因，進行調整。

7、裝配完畢后，所剩下的零件均是所帶的備件和工具，應妥善保管，切勿丟失。

啟動運轉及停機

一、啟動前的準備工作

1、水泵轉動部分提升串量的調整：

水泵工作時，由于受軸向水推力的作用使轉動軸產生伸長，調整提升串量的目的是消除這一影響，保證水泵正常工作。調整的方法是：旋轉安裝在電機軸上的調整螺母，將軸提升。由于傳動軸因自重的作用由剛提升時受壓而變?yōu)槭芾瓲顟B(tài)，本身有一定伸長量，所以在旋轉調螺母同時，不斷向逆時針方向轉動電機軸，當轉動由很沉變?yōu)檩^輕且無反彈力時，則可認為葉輪端面與殼體剛剛離開，這時調整螺母的位置即為調整軸向串量的“起點”。從“起點”開始，再轉動調整螺母將軸提升的量即為“提升串量”，一般從“起點”開始，再轉動調整螺母2~4圈（約4~8mm）。應注意的是，“起點”不能一次確定，應反復找?guī)状螢橥住Ｍ瑫r，在開車以后正常投入運行之前，串量應重新調整。串量調好后用螺釘將調整螺母固定。

2、預潤

在水泵啟動之前。必須從泵座上的注水孔向揚水管內注入清水潤滑和沖洗橡膠軸承。注入的水不得少于05m3，從開車前5分鐘進行預潤和沖洗，到啟動泵上水后停止供水。

3、檢查

a．檢查轉向是否符合要求。正確的轉向：從電機向下看，應為逆時針方向旋轉：其轉向應與銘牌箭頭方向吻合；

b．電機中潤滑油或油脂是否按規定灌注完畢；

c．電器部分是否符合有關規定，是否與電機容量相適應。

二、運轉

新安裝的泵開始運轉時，應有不少于4小時的試運階段。在這段時間內，要特別加強維護，注意觀察，出現下面任何一種現象時都應停機檢查：

1、電流表波動較大或電流超過額定值時；

2、水泵有過度的振動時；

3、電動機的軸承部位溫度超過攝氏95度時（環境溫度不超過攝氏40度）；

4、水泵、電動機有異?，F(xiàn)象時

正常運轉的水泵應作好如下維護并作運轉記錄：

1、每天檢查電流、電壓表的數值和機組振動、響聲情況；

2、經常檢查水泵的出水量，應盡量使泵在額定流量點運轉，可用出口閥門調節；

3、經常檢查填料箱的密封情況，允許有少量的水漏出，可用擰動填料壓蓋上的螺母來實現，一般每1~2個月更換一次填料；

4、檢查電動機的軸承部位溫度（不得超過攝氏95度）和潤滑油量。一般每隔3個月?lián)Q一次油；

5、觀察水中含砂量的變化情況，水中長期出砂較多，會使泵的磨損加快，降低水泵壽命。

三、停機

1、當水中含砂較多或水較混濁時，停車后應立即從泵座上的注水孔向揚水管內注入清水沖洗橡膠軸承，注入的清水不得少于05m3，沖洗時間不得少于30分鐘。

2、停車后不能立即再次啟動水泵，防止電機溫升過高和水流產生沖擊，再次啟動間隔時間大于30分鐘。

3、若泵直接向遠方或高處或水塔送水，而泵座出口處又沒有安裝止回閥時，則在停車之前必須先關閉閘閥，而后切斷電源。

龍事達長軸深井消防泵主要性能參數：
