產地	意大利
產品認證	CE
額定電壓	24V
功率	50W-2000W
接口類型	1394.0
適用電機	直流伺服電機
速度響應頻率	50Hz
品牌	motorpower
型號	tc60.13.02
加工定制	是

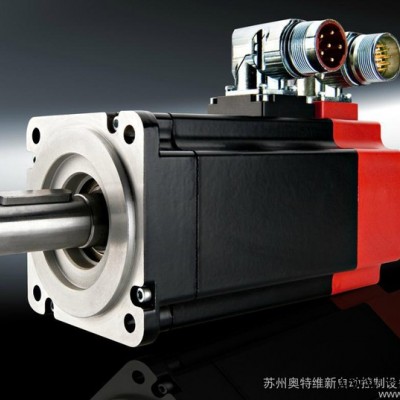

TC系列無刷伺服電機

TC系列無刷伺服電機是高經濟性無刷伺服電機，具有外形小巧和優越性能，高效率，高可靠性和高電磁抗擾度等特點。每款電機下，都有多種繞線方式，滿足客戶對不同交流/直流供電電壓,轉速，電流，扭矩等特殊應用的定制要求。供電45Vac-400Vac或24Vdc-200Vdc可選。功率50W-1750W, 扭矩：0.16Nm-8Nm,額定轉速3000rpm,最高6300rpm,8級電機，永磁制動器,反饋：霍爾傳感器，旋轉變壓器，SinCos編碼器，TTL編碼器，絕對值編碼器。

詳細介紹

電氣參數

型號	TC40 0.16					TC40 0.32
功率（@3000rpm）	50W					100W
持續扭矩	0.16Nm					0.32Nm
峰值扭矩	0.48Nm					0.96Nm
繞線方式	32	00	01	03	07	32	00	01	03	07	21
24Vdc轉速	3000	1800	1000	--	--	3200	2000	1500	--	--	--
48Vdc轉速		4800	3000	1500			5000	3500	2000	--	--
60Vdc轉速			5000	--	--			5000	--	--	--
100Vdc轉速				5000	--				5000	--	--
200Vdc轉速					6000					6000	--
230Vac轉速											5000
持續電流（Arms）	3.22	2.16	1.7	1.14	0.65	6.4	4.3	3.4	2.3	1.3	0.6
峰值電流（Arms）	10.6	7.13	5.6	3.8	2.1	21.3	14.2	11.2	7.6	4.25	2

型號	TC60 0.65					TC60 1.3
功率（@3000rpm）	200W					400W
持續扭矩	0.65Nm					1.3Nm
峰值扭矩	1.95Nm					3.9Nm
繞線方式	00	01	03	07	21	00	01	02	03	07	21	15
24Vdc轉速	2000	1500	900	--	--	2000	1800	1500	1000	--	--	--
48Vdc轉速	4500	3000	2000	--	--	4000	3800	3000	2000	-	--	--
60Vdc轉速		5000	3000	--	--					1700	--	--
100Vdc轉速			5000	3000	1500					3000	1500	--
200Vdc轉速				6000	3000					6000	3000	1700
230Vac轉速					5000						5000	3000
400Vac轉速												5000
持續電流（Arms）	8.78	6.9	4.6	2.62	1.25	17.6	13.8	11.5	9.22	5.25	2.5	1.24
峰值電流（Arms）	29.0	22.8	15.2	8.65	4.1	58.0	45.6	38.0	30.4	17.3	8.15	4.7

型號	TC80 1.5						TC80 2.8					TC80 4
功率（@3000rpm）	470W						880W					1068W
持續扭矩	1.5Nm						2.8Nm					4Nm
峰值扭矩	4.5Nm						8.4Nm					12Nm
繞線方式	03	37	07	15	21	17	03	07	21	15	17	15	17
24Vdc轉速	1250	--	--				1000	--
48Vdc轉速	3000	2500	1500				2500	1500
60Vdc轉速			1700					2000
100Vdc轉速			3000	1500					1500
200Vdc轉速			6000	3000	1900				3000	1900
230Vac轉速				5000	3000	1700			5000	3000	1700	3000
400Vac轉速					5000	3000				5000	3000		3000
持續電流（Arms）	10.6	9.06	6.1	2.85	1.65	0.94	19.9	11.3	5.3	3.1	1.75	4.4	2.5
峰值電流（Arms）	35.1	30.0	19.9	9.4	5.44	3.1	65.5	37.3	17.5	10.1	5.8	13.1	7.5

型號	TC100 3.5				TC100 6			TC100 8
功率（@3000rpm）	1000W				1500W			2000W
持續扭矩	3.5Nm				6Nm			8Nm
峰值扭矩	10.5Nm				12Nm			32Nm
繞線方式	21	15	16	17	15	16	17	15	16	17
100Vdc轉速	1500	--	--	--	--	--	--	--	--	--
200Vdc轉速	3000	1900	--	--	1900	--	--	1900	--	--
230Vac轉速	5000	3000	2000	1700	3000	2000	1700	3000	2000	1700
400Vac轉速		5000	4000	3000	5000	4000	3000	5000	4000	3000
持續電流（Arms）	6.6	3.85	2.92	2.19	6.59	5	3.75	9.34	7.10	5.31
峰值電流（Arms）	20.8	12.1	9.17	6.88	24.2	18.3	13.8	36.3	27.5	20.6

機械尺寸

型號	法蘭長寬高	L mm	A mm	d mm	Brake mm	法蘭凸臺直徑 mm	安裝螺紋孔直徑mm
TC40.0.16	40	91	25	8（h7）	31	30	46
TC40.0.32	40	109	25	8（h7）	31	30	46
TC60.0.65	60	111	23	11（h6）	37	50	70
TC60.1.3	60	136	30	14（h6）	37	50	70
TC80.1.5	80	128	30	14（h6）	42	70	90
TC80.2.8	80	153	40	19（h6）	42	70	90
TC80.4	80	178	40	19（h6）	42	70	90
TC100.3.5	100	145	40	19（h6）	50	95	115
TC100.6	100	175	40	19（h6）	50	95	115
TC100.8	100	205	40	19（h6）	50	95	115
