產品系列	WIN-9P
電源相數	三相
額定電流	260
額定電壓	三相AC380-480
供電電壓	低壓
控制方式	V/F開環
濾波器	內置濾波器
應用范圍	風機專用
營銷方式	**
適配電機功率	132
輸出電壓調節方式	PWM控制
外型	塑殼
品牌	微能Winner
型號	WIN-9P-132T4

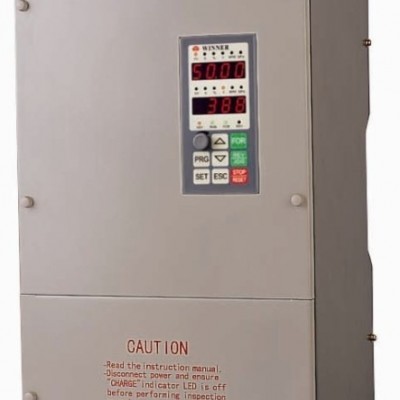

WIN-9(GPTH) 標準型變頻器

功率范圍

電壓：380V 單機功率：1.5～400kW

適用場合

本系列產品在石油、化工、塑料、造紙、食品、水泥、印染、機床、冶金、暖通、供水等諸多行業均很實用

產品特點

本系列是采用新一代SVPWM波形生成技術的變頻器，低速額定轉矩輸出，帶載能力強，多種轉矩提升及V/F曲線可設定多種加、減速模式可選擇，內置人性化的PID功能，諸多參數均可在線調整完善的保護功能及故障診斷系統，技術先進，功能齊全，使用方便，可滿足電氣節能及各種生產工藝要求的需要。11～200kW機種采用密封結構， 無塵侵入機內，壽命長獨立的低風阻冷卻風路，冷卻效果好，溫升低主回路低電感設計，元器件布局優化，可充分發揮整機的出力能力塑殼機種(7.5kW及以下)的前蓋及鍵盤可方便取下，使用時順心應手采用日立32位電機控制專用MCU,實現先進的SVPWM控制技術優化電流波形，降低諧波干擾，噪音低、低頻轉矩高鍵盤同時顯示兩種不同運轉參數,監視量種類多,轉換方便四個可編程輸出接口(兩個可編程繼電器輸出接口，兩個開路集電極輸出接口)，多種輸出可選標準運行(RUN/STOP)、二線式運行(FOR或REV/STOP)、三線制運行可選，令使用者隨心所欲手動電壓輸出為拓寬應用領域提供了可能內置RS485接口





按鍵按鍵名稱功能

PRG	菜單鍵	進入功能項菜單
SET	設定鍵	參數設定時存儲所設定參數的功能代碼內容值；更改**行數碼管監視項
ESC	返回鍵	退出功能項的數據修改或退出功能項菜單；更改第二行數碼管監視項
	增加鍵	增加功能代碼或其內容值；即數字式鍵盤電位器功能；增加故障顯示功能代碼。
	減少鍵	減小功能代碼或其內容值；即數字式鍵盤電位器功能；減小故障顯示功能代碼。
FOR	正轉運行鍵	設定為鍵盤控制時,發出正轉運行指令,啟動變頻器運行。
STOP/RESET	停車/復位鍵	運行狀態:按設定的減速時間停車故障狀態:復位(故障不消除,不能復位)
REV/JOG	反轉/點動運行鍵	REV:設定為鍵盤控制時, F014設定為1時,REV鍵運行有效JOG:F014設定為0時,JOG鍵有效時,點動運行控制



---



備注：
1、加裝MC主要用于防止故障再起動或掉電再起動
2、外接制動單元的電阻過熱保護亦應接入多功能輸入端子（X1～X6）設定為參數10的端子中
3、表示主回路端子， 表示控制回路端子



端子功能表

種類端子符號名稱功能說明

控制信號	COM	+24V公共端	—
	FOR	正轉	與COM閉合時有效
	FREE	自由停車端子	與COM閉合時有效
	RST	復位端子	與COM閉合時有效
	X1～X6	多功能輸入端子	可編程多功能接點輸入
開關輸出信號	TA1, TB1, TC1	故障接點輸出1	端子TA和TC之間閉合時故障，端子TB和TC之間斷開時故障（可編程）
	TA2, TB2, TC2	故障接點輸出2
	Y1,Y2	輸出信號	動作時，開路集電極信號輸出（可編程）
模擬輸入輸出信號	FM	頻率表輸出	0～10V/**頻率；多功能模擬量監視
	CM	電流表輸出	0～5V/**頻率；多功能模擬量監視
	V10	信號電源10V	模擬+10V電源
	VG	模擬給定輸入電壓	0～10V/**0～5V/**
	IG	模擬給定輸入電流	4～20mA/**0～20mA/**
	VFA, VFB	電壓反饋輸入信號	0～10V
	IFA, IFB	電流反饋輸入信號	4～20mA
	GND	公共地	—
輔助電源	+24V, COM	24V輔助電源	+24V

---



項目規范

輸出	額定輸出電壓	**大輸出電壓同輸入電源電壓相同
	適配電機功率 (kW)	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55
	額定輸出電流 (A)	4.0	6.0	9.6	13	17	25	32	38	45	60	75	90	110
	適配電機功率 (kW)	75	93	110	132	160	185	200	220	245	280	315	355	400
	額定輸出電流 (A)	150	180	215	260	310	350	380	420	470	530	600	660	750
	定額	100％連續
	**大過載電流	150% 1分鐘，180% 6秒（P系列：120% 1分鐘，150% 6秒；I系列：150% 1分鐘，200% 6秒）
電源	電壓、頻率	T4:：三相380V 50/60Hz；T6：三相660/690V 50/60Hz
	容許電壓變動	＋10％～－15％
	容許頻率變動	±5％
控制特性	控制方式	SVPWM控制
	頻率控制范圍	0～400Hz（P系列：0～120 Hz；H系列：0～2000 Hz）
	頻率精度	數字指令±0.01%（-10℃ ～ +40℃）
	設定頻率解析	數字指令0.01Hz；模擬指令0.2Hz / 60Hz
	輸出頻率解析	0.01Hz
	頻率設定信號	0～+10V，0～5V，4～20mA，0～20 mA
	加減速時間	0.1～9999秒（加、減速時間獨立設定）
	制動轉矩	附加剎車電阻可達125%
	電壓/頻率特性	33種固定V/F特性可選擇及任意V/F特性的設定
保護功能		過壓、欠壓、電流限幅、過流、過載、電子熱繼電器、過熱、過壓失速、低載預警、負載短路
環境	周圍溫度



微能機電設備優勢產品匯總?cè)缦?/p>







高中低壓變頻器：



深圳微能、長城、ABB、西門子、安川、富士、三菱、三墾、臺達



軟起動：



長城軟起動器、軟起動柜



PLC：



三菱、西門子**、信捷、臺達



人機界面：



三菱、西門子、信捷、威倫



微小型電機：



臺灣萬鑫、成剛



編碼器：



海德、光洋

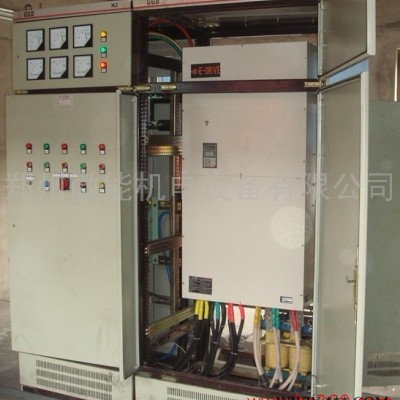

成套電氣設備
