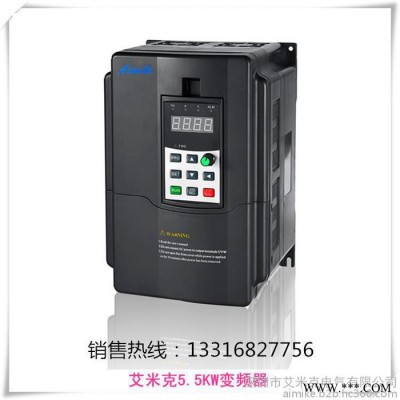

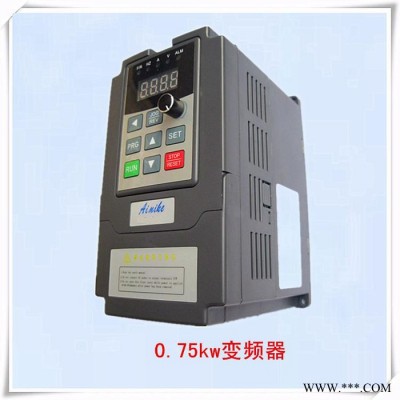

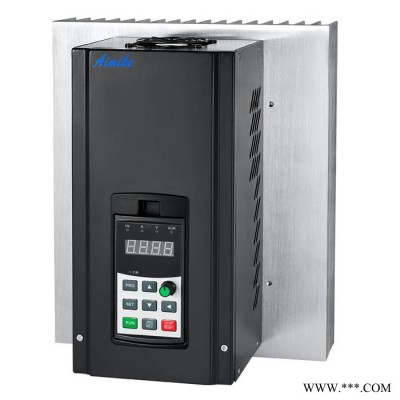

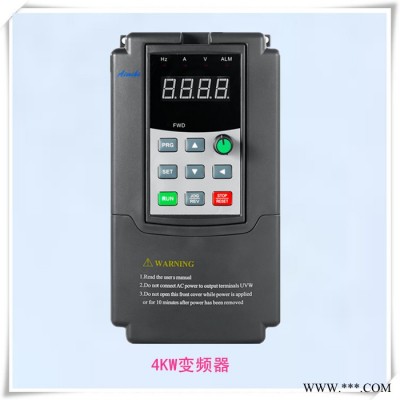

恒功率變頻器

水資源及能源緊缺是制約我國經濟發展的重要因素，節水節能目前是我國社會經濟持續發展的基本國情。傳統的城鄉水泵抽供水及水泵抽灌溉系統中，多采用電機水泵抽水為主，工業化程度和智能化程度比較低，另外還需要花費大量的資金鋪設管道、人員管理和占地建立儲水池等，造成經濟效益低下、產能比不協調、工作效率低。

水泵站的工作原理

在打開水泵后，葉輪在泵體內做高速旋轉運動（打開水泵前要使泵體內充滿液體），泵體內的液體隨著葉輪一塊轉動，在離心力的作用下液體在出品處被葉輪甩出，甩出的液體在泵體擴散室內速度逐漸變慢，液體被甩出后，葉輪中心處形成真空低壓區，液池中的液體在外界大氣壓的作用下，經吸入管流入水泵內，泵體擴散室的容積是一定的，隨著被甩出液體的增加，壓力也逐漸增加**從水泵的出口被排出，液體**這樣連續不斷地從液池中被吸上來然后又連續不斷地從水泵出口被排出去；在這種供水系統中加壓水泵通常是用**不利用水點的水壓要求來確定相應的揚程設計，然后泵組根據流量變化情況來選配，并確定水泵的運行方式。

傳統模式水泵調節供水的缺陷

由于小區用水有著季節和時段的明顯變化，在遇到用水量減少或在用水低估期時，由于管網壓力過高，水龍頭和輸水管道往往容易被損壞，從而造成大量的電能和水資源浪費；另外，這種傳統模式的調節供水壓力方式，多采用頻繁啟/停電機控制和水塔二次供水調節的方式，前者產生大量的能耗，而且對電網中其他負荷造成的影響，設備不斷啟停會影響設備壽命，后者則需要大量的占地與投資，而且由于是二次供水，不能保證水質的安全與可靠性

變頻調速技術改變傳統模式水泵的局限性

變頻調速技術在水泵站上的應用，成功地解決了能耗和污染的兩大難題。在實際運行中小區變頻恒壓供水技術比傳統的加壓供水系統還有水壓穩定、維護運行成本低等明顯優勢。而變頻調速式的運行穩定可靠，沒有頻繁的啟動現象，啟動方式為軟啟動，設備運行十分平穩，避免了電氣，機械沖擊，也沒有水塔供水所帶來的二次污染的危害。由此可見，變頻調速恒壓供水系統具有供水安全、節約能源、節省鋼材、節省占地、節省投資、調節能力大、運行穩定可靠等優勢，具有廣闊的應用前景和明顯的經濟效益與社會效益。

變頻器的基本工作原理

變頻器供水控制系統通過測到的管網壓力，經變頻器的內置PID調節器運算后，調節輸出頻率，實現管網的恒壓供水。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可適時通知PLC進行變頻泵邏輯切換。為防止水錘現象的產生，泵的啟停將聯動其出口閥門。

艾米克變頻器在水泵中的應用

艾米克變頻器是水泵電機的控制設備，能按照水壓恒定需要將0～50Hz的頻率信號供給水泵電機，調整其轉速，艾米克變頻器功能強大，即預先編置好的參數集，將使用過程中所需設定的參數數量減小到**小，參數的缺省值依應用宏的選擇而不同。系統采用PID控制的應用宏，進行閉環控制。艾米克變頻器根據恒壓時對應的電壓設定值與從壓力傳感器獲得的反饋電流信號，利用PID控制宏自動調節，實現閉環控制，改變頻率輸出值來調節所控制的水泵電機轉速，以保證管網壓力恒定要求。

艾米克變頻器在供水系統中可完成以下功能

（1）維持水壓恒定

（2）控制系統可手動/自動運行

（3）多臺泵自動切換運行

（4）系統睡眠與喚醒，當外界停止用水時，系統處于睡眠狀態，直至有用水需求時自動喚醒<br>

（5）在線調整PID參數；

（6）泵組及線路保護檢測報警，信號顯示等

艾米克變頻器在供水系統中的優勢

(1)綠色節能：可實現節電20%—40%

(2)高效合理：投入少、效率高、運行合理

(3)靈活可靠：功能齊全、自動化程度高、實現無人值守、節約了人力物力

(4)變頻器具有自動停泵（睡眠）與自動開泵（喚醒）功能，可以在低用水量時自動睡眠，當用水量高時自動開泵運行，既可以節約電能，同時延長水泵的使用壽命。
