ABB電氣傳動系統有限公司是ABB集團在中國地區交、直流傳動產品]的主要供貨廠商，我們生產銷售的傳動產品用于從0.12kW至27,000kW的電機速度控制，廣泛應用于傳送帶、擠壓機、提升機及風機、泵類負載。在冶金、石化、空調、制冷、供水、建材、印刷及紡織等諸多領域都得到了客戶普遍認可及好評。

　　用于多電機及船舶應用 -

　　ABB憑借豐富經驗和專業精神以高可用性和高性能應用為目標提供的變頻器。

　　堅固耐久的鼠籠式電機及歷經考驗和可靠的高效變流器。

　　共用直流母線的優勢、簡單的電源線連接、經常降低的線電流及幾個傳動公用的制動資源。

　　獨特的超快速DTC控制輕緩驅動機械部件，又能嚴格保持所需的速度。

　　本地及遠程使用有各種軟件工具的支持。

　　3. ABB變頻器與恒壓供水變頻控制ABB變頻器與恒壓供水變頻控制 前言：一般規定城市管網的水壓只保證6層以下樓房的用水，其余上部各層均須 “提升”水壓才能滿足用水要求。以前大多采用傳統的水塔、高位水箱，或氣壓罐式增壓設備

　　4. ACS 510系列ABB變頻器產品價格表（折扣另議） ABB ACS 510 系列變頻器價格表（以下為ABB變頻器面價,折扣請來電咨詢） Type 產品型號 Square Torque 平方轉矩應用 frame 規格 Price 價格（元） P(KW) 額定電機功率 I(A) 額定輸出電流 ACS51

　　5. ABB變頻器系列之DCS500系列變頻器ABB變頻器系列之DCS500系列變頻器 具有多種保護特性的晶閘管全控橋， 給用戶可靠的操作安全性。 晶閘管橋可以是二象限或四象限運行。

　　6. ABB變頻器系列之ACS50系列變頻器ABB變頻器系列之ACS50系列變頻器ACS50作為ABB部件傳動滿足了OEM廠商、安裝公司和盤廠的需求。ACS50無需編程 - 簡單易懂的操作接口； 緊湊的尺寸和窄化設計； DIN導軌安裝的理想傳動； 低EMC干擾

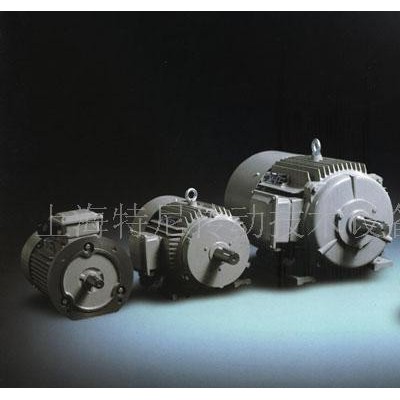

　　7. ABB電機之QA系列電機ABB電機之QA系列電機產品特點QA系列三相異步電動機適合使用在各種惡劣的環境條件之下。電機選用優質材料、可靠的加工工藝，在合理的維護條件下，可延長電機的使用壽命。1．電機按照國際標準設計

　　8. ABB變頻器系列之DCS800變頻器

　　9.ABB變頻器系列之ACSM1系列變頻器

　　10. ABB變頻器系列之小功率ACS150變頻器ABB變頻器系列之小功率ACS150變頻器 額定值、型號、電壓及結構 型號代碼右表第四列的型號代碼清楚地表明了傳動的功率額定值和外形規格。選定型號代碼后，外形規格（第五列）可用來確定傳動尺寸，

　　11. ABB變頻器系列之DCS400系列變頻器 DCS 400 是最新一代直流傳動設備，功率范圍從 9 到 522 KW ，供電電壓為 230 到 500 V。“使用方便”是設計人員設計時的基本思想。其結果是：象模擬傳動一樣易

　　12. ABB變頻器系列之ACS1000型變頻器 簡介ACS 1000 系列變頻器是ABB公司 為中滿足中壓變頻器市場要求而專門設 計生產的產品。本手冊對ACS 1000 系列中壓變頻器的電氣特性，機械特 性以及對環境的要求

　　13. ABB變頻器系列之ACS800系列 ACS800系列傳動產品最大的優點就是全功率范圍內統一使用了相同的控制技術，例如啟動向?qū)В远x編程，DTC控制，通用備件，通用的接口技術，以及用于選型、調試和維護

　　14. ABB變頻器系列之ACS550型變頻控制器 ABB標準傳動可以簡單的購買,安裝,配置和使用，可節省相當多的時間；可以廣泛的通過分銷商購買。這種傳動具有帶現場總線的公共的用戶和過程接口；公共的軟件工

　　15. ABB變頻器系列之ACS510型變頻器選型表型號代碼唯一的參照號(右圖的第4列)清楚地表明了傳動的功率,容量和外型尺寸。一旦你選中了型號代碼,外型尺寸(第5列)可以用來確定傳動尺寸,如下圖所示。電壓

　　16. ABB變頻器系列之ACS355選型表 型號代碼 清楚地表明了傳動的功率額定值和外形規格。選定型號后，外形規格（第五列）可用來確定傳動尺寸，詳情見下頁所示。 電壓 ACS355提供兩種電壓范圍:2 = 200

　　17. ABB放眼麥當勞變頻器需求市場ABB放眼麥當勞變頻器需求市場

　　ABB變頻器幫助麥當勞餐廳削減能耗支出據悉,英國的50家麥當勞餐廳最近統一為他們的廚房排風機安裝了ABB變頻器, 預計此舉可為餐廳節

如何延長ABB變頻器的使用壽命

1 電磁干擾對變頻器的影響

　　在現代工業控制系統中，多采用微機或者PLC 控制技術，在系統設計或者改造過程中，一定要注意變頻器對微機控制板的干擾問題。變頻器受外界干擾來源如圖1 所示，由于用戶自己設計的微機控制板一般工藝水平差，不符合EMC國際標準，在采用變頻器后，產生的傳導和輻射干擾，往往導致控制系統工作異常，因此需要采取下述必要措施。

　　1)良好的接地。電機等強電控制系統的接地線必須通過接地匯流排可靠接地，微機控制板的屏蔽地，應單獨接地。對于某些干擾嚴重的場合，建議將傳感器、I/0接口屏蔽層與控制板的控制地相連。

　　2)給微機控制板輸入電源加裝EMI濾波器、共模電感、高頻磁環等，可以有效抑制傳導干擾。另外，在輻射干擾嚴重的場合，如周圍存在GSM、或者小靈通基站時，可以對微機控制板添加金屬網狀屏蔽罩進行屏蔽處理。

　　3)給變頻器輸入端加裝EMI 濾波器，可以有效抑制變頻器對電網的傳導干擾，加裝輸入交流和直流電抗器，可以提高功率因數，減小諧波污染，綜合效果好。在某些電機與變頻器之間距離超過100 m 的場合，需要在變頻器側添加交流輸出電抗器，解決因?yàn)檩敵鰧?dǎo)線對地分布參數造成的漏電流保護和減少對外部的輻射干擾。一個行之有效的方法就是采用鋼管穿線或者屏蔽電纜的方法，并將鋼管外殼或者電纜屏蔽層與大地可靠連接。值得注意的是在不添加交流輸出電抗器時，如果采用鋼管穿線或者屏蔽電纜的方法，增大了輸出對地的分布電容，容易出現過流。當然在實際應用中一般采取其中的一種或者幾種方法。

　　4)對模擬傳感器檢測輸入和模擬控制信號進行電氣屏蔽和隔離。在變頻器組成的控制系統設計過程中，建議盡量不要采用模擬控制，特別是控制距離大于1m，跨控制柜安裝的情況下。因?yàn)樽冾l器一般都有多段速設定、開關頻率量輸入輸出，可以滿足要求。如果非要用模擬量控制時，建議一定采用屏蔽電纜，并在傳感器側或者變頻器側實現遠端一點接地。如果干擾仍舊嚴重，需要實現DC/DC隔離措施。可以采用標準的DC/DC模塊，或者采用對v/f轉換光隔離,再采用頻率設定輸入的方法。

　　2 工作環境的影響

　　在變頻器實際應用中，由于國內客戶除少數有專用機房外，大多為了降低成本，將變頻器直接安裝于工業現場。工作現場一般有灰塵大、溫度高、濕度大的問題，還有如鋁行業中有金屬粉塵、腐蝕性氣體等等。因此必須根據現場情況做出相應的對策，如圖2 所示。

　　1)變頻器應該安裝在控制柜內部。

　　2)變頻器最好安裝在控制柜內的中部；變頻器要垂直安裝，正上方和正下方要避免安裝可能阻擋排風、進風的大元件。

　　3)變頻器上、下部邊緣距離控制柜頂部、底部、或者隔板、或者必須安裝的大元件等的最小間距，應該大于300 mm。

　　4)如果特殊用戶在使用中需要取掉鍵盤，則變頻器面板的鍵盤孔，一定要用膠帶嚴格密封或者采用假面板替換，防止粉塵大量進入變頻器內部。

　　5)在多粉塵場所，特別是多金屬粉塵、絮狀物的場所使用變頻器時，總體要求控制柜整體密封，專門設計進風口、出風口進行通風；控制柜頂部應該有防護網和防護頂蓋出風口；控制柜底部應該有底板和進風口、進線孔，并且安裝防塵網。

　　6)多數變頻器廠家內部的印制板、金屬結構件均未進行防潮濕霉變的特殊處理，如果變頻器長期處于惡劣工作環境下，金屬結構件容易產生銹蝕。導電銅排在高溫運行情況下，會更加劇銹蝕的過程,對于微機控制板和驅動電源板上的細小銅質導線，銹蝕將造成損壞。因此，對于應用于潮濕和和含有腐蝕性氣體的場合，必須對所使用變頻器的內部設計有基本要求，例如印刷電路板必須采用三防漆噴涂處理，對于結構件必須采用鍍鎳鉻等處理工藝。除此之外，還需要采取其它積極、有效、合理的防潮濕、防腐蝕氣體的措施。

　　3 電網質量對變頻器的影響

　　在沖擊負載如電焊機、電弧爐、軋鋼機等場合，電壓經常出現閃變;在一個車間中，有多臺變頻器等容性整流負載在工作時，其產生的諧波對于電網質量有很嚴重的污染，對設備本身也有相當?shù)钠茐淖饔?，輕則不能夠連續正常運行，重則造成設備輸入回路的損壞?？梢圆扇∠铝械拇胧?。

　　1)在沖擊負載如電焊機、電弧爐、軋鋼機等場合建議用戶增加無功靜補裝置，提高電網功率因數和質量。

　　2) 在變頻器比較集中的車間，建議采用集中整流，直流共母線供電方式。建議用戶采用12脈沖整流模式。優點是諧波小、節能，特別適用于頻繁起動、制動，電動機處于既電動運行與發電運行的場合。

　　3)變頻器輸入側加裝無源LC濾波器，減小輸入諧波，提高功率因數，可靠性高，效果好。

　　4) 變頻器輸入側加裝有源PFC 裝置，效果最好，但成本較高。

　　ABB 標準傳動用于廣泛的工業領域。典型的應用包括風機、水泵和恒轉矩應用，例如傳送帶。ABB 標準傳動在需要快速安裝、調試和使用以及無特殊工程要求的場合是一種理想的選擇。

ACS550-01

　　0.75kW to 110kW

　　ABB 標準傳動可以簡單的購買、安裝、配置和使用，可節省相當多的時間；這種傳動具有帶現場總線的公共的用戶和過程接口；公共的軟件工具用于選型、調試和維護；公共的備件。

應用領域

　　ABB 標準傳動用于廣泛的工業領域。典型的應用包括風機、水泵和恒轉矩應用，例如傳送帶。ABB 標準傳動在需要快速安裝、調試和使用以及無特殊工程要求的場合是一種理想的選擇。

亮點

　　u FlashDrop

　　u 助手型控制盤

　　u 用于降低諧波的專利技術：變感式電抗器

　　u 矢量控制

　　u 專為惡劣環境設計的涂層板

　　u 內置C類EMC濾波器（第一環境）作為標配

　　u 內置的Modbus現場總線及多種內部安裝的總線適配器

　　u UL, cUL, CE, C-Tick 及GOST R認證

　　u RoHS 認證

ACS510-01

　　1.1kW to 110kW

　　ACS510是ABB又一款杰出的低壓交流傳動產品?？梢院唵蔚馁徺I，安裝，配置和使用，可節省相當多的時間。

應用領域

　　ACS510 傳動應用于廣泛的工業領域，適用各類型負載。 ACS510還針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水，冷卻風機，地鐵和隧道通風機等等。

亮點

　　u 完美匹配風機水泵

　　u 高級控制盤

　　u 用于降低諧波的專利技術：變感式電抗器

　　u 循環軟起

　　u 用戶自定義U/F曲線

　　u 超越模式

　　u 內置RFI濾波器作為標準配置，適用于第一和第二環境

　　u CE認證

符合的標準

　　低壓產品指導73/23/EEC

　　機械指導98/37/EC

　　EMC指導89/336/EEC

　　質量控制系統ISO9001和環境系統ISO14001

　　CE認證

型號說明

　　型號代碼一欄清楚地表明了變頻器的功率容量和外形尺寸。對應你選中的類型代碼，外形尺寸可以用來確定變頻器尺寸。

　　電壓

　　ACS510 -01提供的電壓范圍：4 = 380 - 480 V

　　結構

　　類型代碼中“01”代表變頻器的安裝方式及功率范圍。

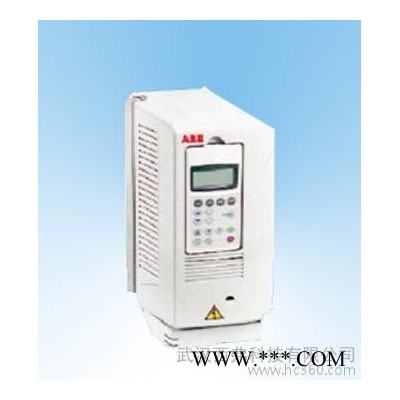

ACS800單傳動

　　0.55-2800kW

應用領域

　　ABB工業傳動專為工業應用而設計，特別適合于工業過程控制領域，例如紙漿與造紙，金屬，采礦，水泥，電力，化工，石油與天然氣等。ABB工業傳動不僅可以作為完整的交流傳動，也可以作為模塊單元，從而滿足用戶、OEM和系統集成的需求。

單傳動

　　單傳動的配置將一個整流橋、直流連接回路和一個逆變單元包含于一個交流傳動單元中。

　　單傳動是完整的交流傳動，無需任何附件的柜體或機殼就可以安裝。單傳動可以壁掛式安裝、落地式安裝或柜體式安裝。有多種防護等級作為可選項。

亮點

　　◎ 緊湊的尺寸，集成所有器件。

　　◎ 內置諧波濾波器。

　　◎ 多功能的制動選項。

　　◎ 友好的用戶接口，通用的連接與通訊。

　　◎ 寬范圍的功率和電壓。

　　◎ 堅固可靠的主電路設計。

　　◎ 所有端子都為工業級應用設計。

　　◎ 世界范圍的認證：CE、UL、cUL、CSA、C-Tick、GOST R。

　　◎ 交流傳動領域的全球市場領導者，具有豐富的經驗，全球統一的服務與支持網絡。

型號說明

　　型號代碼是唯一的參考代碼，能夠清楚地識別傳動的結構、功率、電壓等級和附加選項。

壁掛式安裝傳動，ACS800-01

　　壁掛式安裝的ACS800-01滿足最大110kW的任何需求。所有重要的特性和選項都內置：進線側電抗器，EMC濾波器，制動斬波器等。所有的配置集于一體且可選IP21或IP55封裝。該傳動體積十分小巧，擁有廣泛的可選軟件，適用于任何應用領域。

壁掛式安裝傳動，船用ACS800-01

　　船用ACS800-01提供了水面上先進的可靠性和方便性。該傳動能滿足船用和海岸的需求，其設計和運行操作都滿足船用類型要求。船用ACS800-01滿足各種船用認證ABS、BV、DNV、GL、Lloyd’s和RINA。

壁掛式安裝能量再生傳動，ACS800-11

　　壁掛式安裝的ACS800-11配置有主動式供電單元。它在緊湊的封裝中提供了一個能源可再生的傳動。包括LCL進線側濾波器和EMC濾波器的所有重要特性和選項全部內置于傳動單元中。功率范圍從7.5kW到110kW。防護等級為IP 21。

單傳動模塊，ACS800-04/04P

　　單傳動模塊ACS800-04具有的許多優點使其成為嵌入式設計的最佳選擇。由于ACS800-04的功率電纜連接端有很大的空間，因此使功率電纜的連接非常方便。另外，單獨分開的控制單元使得對I/O口的連接也很方便。控制單元可以安裝在柜體內，無需打開傳動模塊的外殼就可以對I/O口進行操作。

　　ACS800-04P是專為大功率泵和風機（P&F）設計的交流傳動，應用于廣泛的工業領域。特別針對泵和風機類傳動進行了優化設計，典型的應用包括恒壓供水、冷卻風機、中央空調等等。

自由落地式安裝傳動，ACS800-02

　　ACS800-02單傳動具有創新的書架式封裝。功率等級從45kW到560kW。ACS800-02傳動具有十分緊湊的IP21防護等級且提供獨一無二的兩個安裝方向。

　　ACS800-02傳動提供廣泛的內置選項，包括EMC濾波器、制動斬波器、進線側設備（如快熔和交流接觸器）等。

柜體式安裝傳動，ACS800-07

　　柜體式安裝的傳動ACS800-07提供了適應于任何應用的標準配置，覆蓋了最大至2800kW的功率范圍，最大的傳動只有3.2米寬。防護等級有IP 21、IP 22、IP 42、IP54和IP54R。ACS800-07具有廣泛的內置選項，當需要定制時，可提供應用工程服務。

柜體式安裝能量再生傳動，ACS800-17

　　柜體式安裝的ACS800-17配置有主動式供電單元，適用于能源可再生的傳動場合。ACS800-17包含了廣泛的功率范圍，豐富的標準配置能適應任何應用。防護等級有IP 21、IP 22、IP 42、IP54和IP54R。

柜體式安裝低諧波傳動，ACS800-37

　　柜體式安裝的ACS800-37是唯一集成于傳動的低諧波解決方案。其提供一個特殊的低諧波濾波能滿足最嚴格的諧波要求，而無需外部濾波器設備或多脈波變壓器。如同其他柜體式安裝的傳動，ACS800-37擁有豐富的標準配置，防護等級有IP 21、IP 22、IP 42、IP54和IP54R。

ACS800多傳動，1.5kW-5600kW

ACS800多傳動模塊，1.5kW-2000kW

應用

　　ABB工業傳動式高度靈活的交流傳動產品，可以進行定制以滿足用戶的需求。ABB工業傳動的大部分產品銷售到系統集成商、OEM廠商和最終用戶。這些傳動產品涵蓋了很寬的功率和電壓范圍，其中包括最高為690V的工業電壓。

多傳動

　　多傳動是工業傳動產品的一個類型，由連接到公共直流母線的工業傳動模塊構成。公共直流母線為傳動模塊提供直流電壓。直流電壓由一套裝置中唯一的整流單元提供。整流單元有從簡單的二極管整流單元到復雜的有源IGBT整流單元的多種選擇。

亮點

　　◎ 緊湊化設計，結構更簡單。

　　◎ 多種類的可選件。

　　◎ 有好的用戶接口，多種連接和通訊方式。

　　◎ 自定義擴展編程功能。

　　◎ 更寬的功率和電壓范圍。

　　◎ 通過多種認證：CE、UL、cUL、CSA、C-Tick、GOST R。

　　◎ 基于直接轉矩控制DTC技術，提供精確地靜態和動態速度及轉矩控制、高啟動力矩和更長的電機電纜連接。

　　◎ 交流傳動領域的全球市場領導者，具有豐富的經驗，全球統一的服務與支持網絡。

ABB通用機械傳動

　　ACS355-01E-02A4-2+B061

　　0.37 to 7.5kW

應用領域

　　ABB 通用機械傳動專為滿足廣泛的機械應用需求而設計。對于食品飲料、物料輸送、紡織、印刷、橡膠與塑料以及木工機械行業應用來說，該傳動為理想選擇。

亮點

　　u FlashDrop

　　u 順序編程

　　u 功能強大的軟件及結構緊湊的硬件

　　u 為用戶及機器提供優化接口

　　u 統一的高度及厚度

　　u 安裝方便

特點優勢

　　u FlashDrop：無需加電。傳動設置及調試更加快速、容易，可用于批量制造。

　　u 順序編程：邏輯編程為標配，降低了對外部 PLC的要求。

　　u 功能強大的軟件及結構緊湊的硬件：具有創新特性的無傳感器矢量控制，高技術、高性能，高靈活性。

　　u 為用戶及機器提供優化接口：可不用控制盤以節省成本。根據功能需要，也可提供不同的控制盤。助手型控制盤具有清晰的字母數字動態菜單、實時時鐘，并提供 14種語言。 基本型控制盤只有數字顯示。

　　u 統一的高度及厚度：優化的安裝布局，機柜空間利用率高。

　　u 現場總線：封裝式即插型現場總線適配器。

　　u 內置EMC濾波器：無須額外的空間、部件、時間或成本。

　　u 傳動保護：電機輸出及IO保護，用以防止誤接線，涂層板標配，電網波動保護，使用無憂且質量最佳的最新解決方案。

符合的標準

　　u 低壓規程 73/23/EEC及補充規定

　　u 機械規程 98/37/EC

　　u EMC規程 89/336/EEC及補充規定

　　u 質量保證體系 ISO9001

　　u 環境體系 ISO14001

　　u UL­­­，cUL，CE，C-Tick及GOST R認證

型號說明

　　型號代碼清楚地表明了傳動的功率額定值和外形規格。選定型號后，外形規格可用來確定傳動尺寸。

　　電壓

　　ACS355提供兩種電壓范圍:

　　2 = 200~240V

　　4 = 380~480V

　　根據所選定的電壓，在型號代碼中填寫“2”或“4”。

　　結構

　　型號代碼中的“01X”和“03X”代表輸入電壓的相數及 EMC 濾波器連接情況。

　　可根據需要進行選擇，具體如下：

　　01 = 單相

　　03 = 三相

　　E = EMC 濾波器連接，50 Hz 頻率

　　U = EMC 濾波器斷開，60 Hz 頻率

　?。ㄐ枰褂脼V波器時，可方便的接通）

　　變頻器節能主要表現在風機、水泵的應用上。為了保證生產的可靠性，各種生產機械在設計配用動力驅動時，都留有一定的富余量。當電機不能在滿負荷下運行時，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費。風機、泵類等設備傳統的調速方法是通過調節入口或出口的擋板、閥門開度來調節給風量和給水量，其輸入功率大，且大量的能源消耗在擋板、閥門的截流過程中。當使用變頻調速時，如果流量要求減小，通過降低泵或風機的轉速即可滿足要求。

　　由流體力學可知，P（功率）=Q（流量）×H（壓力），流量Q與轉速N的一次方成正比，壓力H與轉速N的平方成正比，功率P與轉速N的立方成正比，如果水泵的效率一定，當要求調節流量下降時，轉速N可成比例的下降，而此時軸輸出功率P成立方關系下降。即水泵電機的耗電功率與轉速近似成立方比的關系。所隊當所要求的流量Q減少時，可調節變頻器輸出頻率使電動機轉速n按比例降低。這時，電動機的功率P將按三次方關系大幅度地降低，比調節擋板、閥門節能40%一50%，從而達到節電的目的。

　　以上海正藝信息科技有限公司生產的變頻器應用到風機水泵型負載的節能的例子來說：一臺離心泵電機功率為55千瓦，當轉速下降到原轉速的4/5時，其耗電量為28.16千瓦，省電48.8%，當轉速下降到原轉速的l/2時，其耗電量為6.875千瓦，省電87.5%。

　　2、功率因數補償節能

　　無功功率不但增加線損和設備的發熱，更主要的是功率因數的降低導致電網有功功率的降低，大量的無功電能消耗在線路當中，設備使用效率低下，浪費嚴重，使用變頻調速裝置后，由于變頻器內部濾波電容的作用，從而減少了無功損耗，增加了電網的有功功率。

　　3、軟啟動節能

　　電機硬啟動對電網造成嚴重的沖擊，而且還會對電網容量要求過高，啟動時產生的大電流和震動時對擋板和閥門的損害極大，對設備、管路的使用壽命極為不利。而使用變頻節能裝置后，利用變頻器的軟啟動功能將使啟動電流從零開始，最大值也不超過額定電流，減輕了對電網的沖擊和對供電容量的要求，延長了設備和閥門的使用壽命。節省了設備的維護費用。
