ABB變頻器也可用于家電產品。使用變頻器的家電產品中，不僅有電機（例如空調等），還有熒光燈等產品。

     用于電機控制的變頻器，既可以改變電壓，又可以改變頻率。但用于熒光燈的變頻器主要用于調節電源供電的頻率。

     變頻器的工作原理被廣泛應用于各個領域。例如計算機電源的供電，在該項應用中，變頻器用于抑制反向電壓、頻率的波動及電源的瞬間斷電。

     ABB變頻器主要采用交—直—交方式（VVVF變頻或矢量控制變頻），先把工頻交流電源通過整流器轉換成直流電源，然后再將直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。

     廣州首控自動化設備有限公司提供ABB變頻器維修保養服務，我們擁有一支技術力量強大的工程師隊伍，掌握ABB產品維修的核心技術，擁有先進的設備檢測儀器平臺和專業的故障排除維修方法，對ABB變頻器進行芯片級維修，為您解決產品故障所導致生產停滯的燃眉之急。

   ABB變頻器維修保養低壓的變頻器大分為ACS800、ACS550、ACS510、ACS350、ACS150、ACS55等系列維修   其中ACS800維修系列還包括ACS800-37，ACS800-31，ACS800-17，ACS800-11，ACS800-07P，ACS800-07，ACS800-04P，ACS800-04，ACS800-02，ACS800-01等維修保養

   中壓ABB變頻器維修保養的有ACS1000維修和ACS5000維修保養

     ABB變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成的。

     ABB整流電路

     由VD1-VD6六個整流二極管組成不可控全波整流橋。對于380V的額定電源，一般二極管反向耐壓值應選1200V，二極管的正向電流為電機額定電流的1.414-2倍。

    電容C1

    吸收電容,整流電路輸出是脈動的直流電壓，必須加以濾波，

    ABB變壓器

    一種常見的電氣設備，可用來把某種數值的交變電壓變換為同頻率的另一數值的交變電壓，也可以改變交流電的數值及變換阻抗或改變相位。

    壓敏電阻

    有三個作用：一、過電壓保護；二、耐雷擊要求；三、安規測試需要.

    熱敏電阻：過熱保護

    霍爾元件

    安裝在UVW的其中二相,用于檢測輸出電流值。選用時額定電流約為電機額定電流的2倍左右。

    充電電阻

    作用是防止開機上電瞬間電容對地短路，燒壞儲能電容開機前電容二端的電壓為 0V；所以在上電（開機）的瞬間電容對地為短路狀態。如果不加充電電阻在整流橋與電解電容之間，則相當于380V電源直接對地短路，瞬間整流橋通過無窮大的電流導致整流橋炸掉。一般而言變頻器的功率越大，充電電阻越小。充電電阻的選擇范圍一般為：10-300Ω。

    儲能電容又叫電解電容，在充電電路中主要作用為儲能和濾波。PN端的電壓工作范圍一般在 430VDC～700VDC 之間，而一般的高壓電容都在 400VDC左右，為了滿足耐壓需要**必須是二個400VDC的電容串起來作800VDC。容量選擇≥60uf/A

   均壓電阻：防止由于儲能電容電壓的不均燒壞儲能電容；因?yàn)槎€(gè)電解電容不可能做成完全一致，這樣每個電容上所承受的電壓**可能不同，承受電壓高的發熱嚴重（電容里面有等效串聯電阻）或超過耐壓值而損壞。

    C2電容

    吸收電容,主要作用為吸收IGBT的過流與過壓能量。

    ABB電源板

    開關電源電路向操作面板、主控板、驅動電路、檢測電路及風扇等提供低壓電源，開關電源提供的低壓電源有：±5V、±15V 、±24V向CPU其附屬電路、控制電路、顯示面板等提供電源。

    ABB驅動板

    主要是將CPU生成的PWM脈沖經驅動電路產生符合要求的驅動信號激勵I(lǐng)GBT輸出電壓。

    ABB控制板

   也叫CPU板，相當人的大腦，處理各種信號以及控制程序等部分

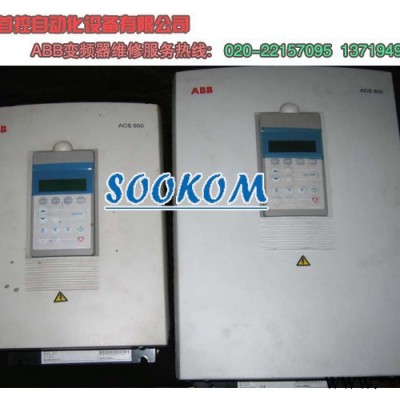

    ABB變頻器維修實例-ACS600故障

   ACS600變頻器的性能、質量比較穩定，但受到周?chē)h(huán)境影響，參數設置不當，以及不正當操作，都有可能對變頻器造成損壞。當然，自然損壞也是每種電器產品不可避免的。與其它系列產品不同的是，ACS600變頻器采用了光纖通訊，大幅提高CPU板與I/O板之間通訊時間，但也有可能引起了“l(fā)inkORHWC”“PPCClink”這樣故障出現，這種故障出現與光纖損壞有較大的關系?！癙PCClink”故障是ACS600變頻器較常見故障，CPU板與I/O板損壞都有可能導致此故障出現。ACS600變頻器中同樣會遇到開關電源損壞，故障主要出現開關管上，開關管短路會導致用于限流的功率電阻燒壞。ACS600采用了智能化模塊，當負載故障，以及使用中一些問題都能導致模塊損壞。

    專業ABB變頻器維修保養， ABB變頻器故障檢測，公司秉著以人為本、技術**、攜手共進的理 念，把發展**工業為己任，高速響應、高修復率**短的修復周期、優惠的價格、真誠的為客戶提供技術服務。
