一、應用背景：

    鍋爐是生產蒸汽或加熱水的設備。生產蒸汽的鍋爐叫蒸汽鍋爐，加熱水使其升溫但不汽化的鍋爐叫熱水鍋爐。鍋爐在國民經濟建設中起著重要作用，廣泛應用于電力、機械、冶金、化工、輕工等行業及日常生活中。火力發電中用以產生高溫高壓蒸汽的鍋爐叫電站鍋爐，其他工業企業及供暖使用的鍋爐統稱為工業鍋爐。我國礦石燃料產量的一半以上都被鍋爐消耗，轉化為電能或熱能，供生產或生活使用。

二、工作原理：

1、鍋爐結構和工作原理

    鍋爐是由：鍋爐本體、燃燒設備（包括爐膛和煙道）、控制系統三部分組成。鍋爐本體由受壓部件組成汽水系統。它吸收燃燒設備燃料所放出的熱量，將鍋爐給水加熱為需要的熱水（符合熱水鍋爐額定參數）或蒸汽（符合蒸汽鍋爐額定參數）。燃燒設備是由爐膛、煙道組成的風、燃料、煙系統，燃料與空氣混合燃燒把熱量傳遞給汽水系統，而煙氣自身溫度逐漸降低，直至經除塵器、引風機由煙囪排入大氣。

2、鍋爐工作過程

    下面以雙爐筒橫置式鏈條爐排水管鍋爐（SHL型鍋爐）為例，簡要介紹鍋爐的工作過程。

將鍋爐所需要的煤通過上煤機送入加煤斗然后落入爐排，爐排由減速箱帶動鏈輪以一定的速度將爐排向爐后移動，爐排上的煤進入爐膛后受到高溫?zé)煔獾膹?qiáng)烈輻射，又得到爐排下面風倉送來的空氣（該空氣先由鼓風機鼓入空氣預熱器，被加熱的空氣送入爐排下的風倉內）混合進行燃燒放熱，煤**燃燼成爐渣進入灰渣斗排出爐外。在爐排上燃燒的煤產生高溫?zé)煔?，在引風機的抽吸作用下以一定的流速依次經爐膛、對流煙道，煙氣不斷將熱量傳遞給爐膛和對流受熱面，而煙氣本身溫度逐漸下降，**經引風機、省煤器、除塵器、煙囪排入大氣。

三、存在問題

1、鼓引風機啟動時為降壓啟動，啟動電流對電網沖擊大；

2、原有風機在工作時缺少**的電氣保護，不能完全保證安全運行，增加了設備維護量；

3、原有風機工作時噪音大，對現場工作人員影響較大；

4、原有風機靠手動調整風門的開口大小來調節用風量，對鍋爐的壓力控制方式是頻繁起停引風機來實現的,這樣對整個電網、電機及其它設備縮短了正常的使用壽命,即浪費了大量的電能，操作也很不方便。

5、鍋爐燃燒需要合理的風煤比，如果風量不足則燃燒不充分，風量過大則帶走大量的熱量，都是不經濟的。合理的風煤比，需要操作工合理調整風量，但由于操作人員在工作經驗及技能上存在的差異，導致鍋爐不能在**合理的風煤比狀態下運行；造成資源的嚴重浪費。

四、改造方案：

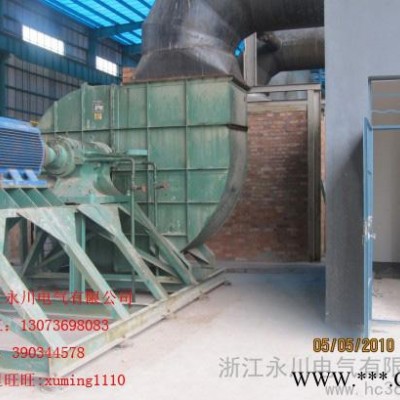

    鍋爐的鼓、引風機的作用是用來保障燃料充分燃燒并維持爐膛微負壓。鍋爐風機一般采用離心式風機，風機實際應用做如下分析：

1、鼓、引風機工頻啟動電流大，兩者之間沒有聯系，啟動先后順序沒保障，不具備風機報警功能。為了實現鼓、引風自動化合理運行，風機要有以下改進：

（1）先啟動引風機再自動啟動鼓風機，鼓風機無法單獨開啟；若引風機停止，鼓風機應立即停機。

（2）采用變頻器對鼓、引風機進行控制，當變頻器或風機電機出現故障時，會有聲光報警，自動斷開風機驅動電源。

2、由于電機距控制室較遠，變頻器到電機的電纜接線較長，線路上的分布電容會在電機運行的過程中產生較大的尖峰電流，這**要求變頻器具有很好的抑制尖峰電流的能力。

3、一般離心式風機的葉片直徑較大，電機在停止時產生的慣量非常大，利用變頻器減速停止電機**必須要求變頻器具有很好的抑制由于慣量大而產生的直流母線電壓提升過高的能力。

4、在控制系統中，應加裝變頻器與原自耦降壓啟動柜的手動切換裝置，以防止當變頻器發生不可恢復的故障或定期保養時影響鍋爐的正常運行。

5、變頻控制系統應有清晰準確的電流、電壓、電機轉速、頻率等顯示功能，若為全自動控制系統還要有鍋爐爐膛風量、風壓的指示和鍋爐燃燒情況的三維動畫顯示，以便于鍋爐操作及運行人員監視和操作。

五、改造后性能

    節電控制系統在鍋爐上應用實現了以下功能：

1、節電效果明顯，節電率平均可達35%以上；

2、采用變頻器控制電機的轉速，取消擋板調節，降低了設備的故障率，節電效果顯著；

3、采用變頻器控制電機，實現了電機的軟啟動，延長了設備的使用壽命，避免了對電網的沖擊；

4、電機將在低于額定轉速的狀態下運行，減少了噪聲對環境的影響；

5、具有過載、過壓、過流、欠壓、電源缺相等自動保護功能及聲光報警功能；具有電源指示、運行指示、頻率顯示等功能。

6、操作簡單，具有電氣聯鎖、變頻聯鎖、故障聯鎖等保護功能，實現鍋爐風機的自動保護。

7、預留通訊接口，可以與原系統或后期系統聯系。

六、節電原理

1、變頻調速節電原理參見**節第五部分，這里不再贅述。

2、風門及閥門特性及變頻調速節能原理風門的開啟角度與管網壓力，流量的關系如圖示：

    當電機以額定轉速n0運行，風門角度以a0（全開），a，a1變化時管道壓力與流量只能是沿A，B，C，點變化。即若想減小管道流量到Q1，則必須減小風門開度到a1，這使得風門前壓力由原來的P0提高到Pq，實現調速控制后，風門后壓力由原來的P0降到Ph。風門前后存在一個較大的壓差△P=Pq-Ph。

    風門前壓力由原來的P0提高到Pq，實現調速控制后，風門后壓力由原來的P0降到Ph。風門前后存在一個較大的壓差△P=Pq-Ph。

如果讓風門全開（開度為a0），采用變頻調速，使風機轉速至n1，且流量等于Q1，壓力等于Ph，那么在工藝上則與風門調節一樣，達到燃燒控制的要求。而在電機的功耗上則大不一樣。風機的軸功率與流量和揚程或壓力的成績成正比。在流量為Q1，用風門節流時，令電動機的功率為Nf=KPhQ1。用變頻調速比風門節流節省的電能為：

Nj-Nf =K（Pq-Ph）Q1=Q1△P。

    由圖可見，流量越低，風門前后壓差越大，也**是說用變頻調速在流量小，轉速低時，節能效果更好。

    目前絕大多數風機控制系統中的風量調節都是通過調節風門擋板實現的，這種風量調節方式不但使風機的效率降低，也使很多能量白白消耗在擋板上。為了節約電能，提高燃燒控制水平，增加經濟效益，采用變頻調速系統取代低效高能耗的風門擋板，已成為風機節能改造的重點。

七、產品小結

    通過以上的分析可以看出，鼓引風機經過改造以后不僅可以節約用電，而且可以通過減小爐膛內的負壓來提高燃煤的熱效率。燃鍋爐安裝節電系統后，節電效果一般在30%～50%，節電率很高，投資回收期短，可以為企業帶來可觀的經濟效益。
