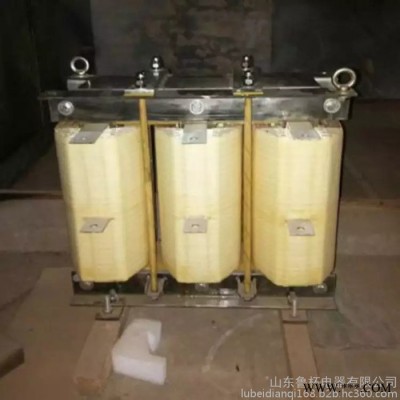

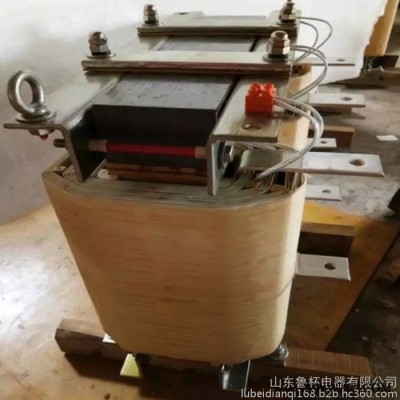

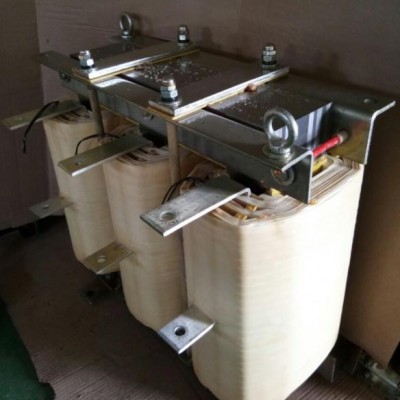

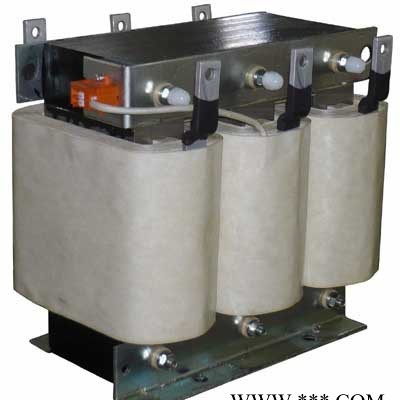

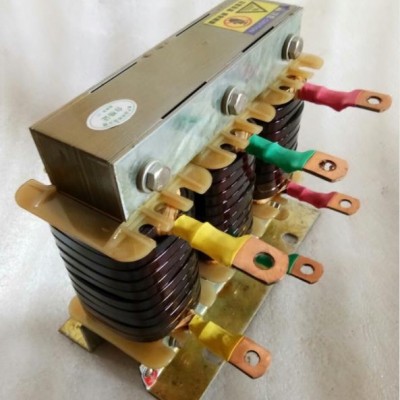

魯杯DASLK-60A-EISA-0.234mH 電抗器作為變頻器的進線電抗器

一、 用途：
??該系列干式鐵芯進線電抗器用于與變頻器的進端相串聯，作為變頻器的進線電抗器。變頻器在工作時將產生較大的諧波，以5、7、11、13次為主，諧波含量很高，如果不裝進線電抗器，將大大縮短變頻器及其它設備的使用壽命，諧波干擾嚴重時，會導致有些設備不能正常運行，加裝進線電抗器后將大大降低各諧波的含量，提高電網的功率因數，保證變頻器及其它負載的安全運行，確保其它設備不受諧波干擾影響；加裝出線電抗器可以鈍化變頻器輸出電壓（開關頻率）的陡度，減少逆變器中的功率元件的擾動和沖擊。而且該進線電抗器在負載合閘瞬間能夠有效地抑制回路涌流，保護回路中的變頻器裝置及其它元器件免受過電流沖擊。
二、進線電抗器結構特點
??1.該進線電抗器為三相，均為鐵芯干式。
??2.鐵芯采用低損耗進口冷軋硅鋼片，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗器氣隙在運行過程中不發生變化。
??3.線圈采用H級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，且有的美感且有較好的散熱性能。
??4.進線電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
??5.進線電抗器芯柱部分緊固件采用無磁性材料，減少運行時的渦流發熱現象。
??6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。
??7.該進線電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，。
三、進線電抗器使用環境條件
??1.海拔高度不超過2000米。
??2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
??3.周圍無有害氣體，無易燃易爆物品。
??4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
??5.耐溫等級H級（180℃）以上。
四、進線電抗器性能參數
??1.可用于400V、660V系統。
??2.額定絕緣水平3kV/min。
??3.進線電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
??4.進線電抗器噪聲不大于45dB。
??5.三相進線電抗器的任意兩相電抗值之差不大于±3%。
