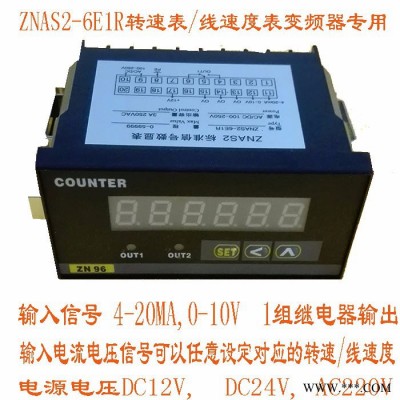

ZNSA2-6E1R轉速表/顯示表，壓力變送儀表，（0-10V,4-20MA)可以任意標定
·供電電源: AC/DC  100-250V
·輔助輸出電源：DC12V  200mA（供變送器使用）

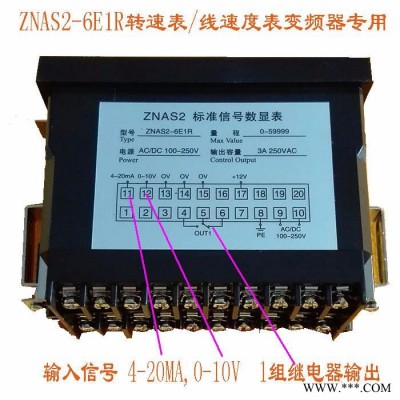

·輸入信號: 標準電壓信號：0-10V
            標準電流信號：4-20mA
·整機功耗: 小于4W
·觸點容量: AC220V 3A、DC24V 5A
·使用環境：溫度0～60C°、相對濕度≤85％
·保存溫度：-20～85C°
·安裝方式：卡入式

·外形尺寸: 48X96X75mm
·整機重量: 200g/230g


輸入信號：標準電壓信號：0-10V    (可以任意標定10V時對應的 轉速)
          標準電流信號：4-20mA   (可以任意標定20mA時對應的 轉速)
信號選擇：0-10V或4-20mA可自由選擇
小數點設定：小數點位置可以設定
量程設定：信號**大時對應的顯示值 (設定10V/20mA對應的 顯示值)
信號標定：對于非標信號時可重新標定 (比如3-7V的輸入電壓，可以進入標定狀態從新標定)
測量誤差：±1%±1dig 。
測量顯示范圍：0～30000。

 六.輸入信號標定方法說明
    (注意：儀表出廠時已按照標準信號標定好，無需再標定；再次標定可能引起不準確，如特殊
      情況可由專業人員進行標定)
控制方式：繼電器輸出控制。

     A.進入0-10V信號標定出現如下參數:(  88888 為輸入信號的實測數據)
      出現 88888 輸入 0V 電壓信號，待數值穩定后 按SET鍵確認；
      出現 88888 輸入 10V 電壓信號，待數值穩定后 按SET鍵確認；

  B.進入4-20mA信號標定出現如下參數:( 88888 為輸入信號的實測數據)
     出現 88888 輸入 4mA 電流信號，待數值穩定后 按SET鍵確認；
     出現 88888 輸入 20mA 電流信號，待數值穩定后 按SET鍵確認；

  使用方法：標準電壓信號：（0-10V）0V表示電壓在0V是沒有信號，也**是說顯示值為0，10V是表示 電壓在10V時的**大顯示值**是任意標定的數值，（例如：0-10V時的轉速值，0V電壓是的轉速為0轉，10V電壓時的轉速2000轉。如果輸出電壓為3V時的顯示值=（3-0)/(10-0)*2000=600。

 壓力變送器的應用，（4-20MA）4MA表示電流在4MA時對應的數值是0兆帕，顯示值為0, 20MA  表示電流在20MA時對應的數值是3000兆帕**是可以任意設定的數值。如果輸出電流是12MA時的顯示值=（12-4）/（20-4）*3000=1500
