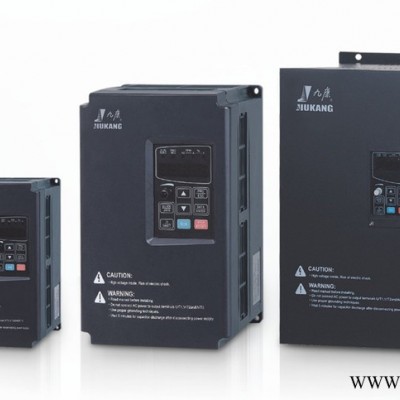

九康變頻器

產品特點及綜合性能特性：

1、采用準32位DSP專用控制芯片,無PG矢量控制；

2、任意可調V / F曲線并具有自動穩壓輸出；

3、自動與手動轉矩提升任意選擇；

4、獨特的死區補償功能,保證低頻高力矩輸出；

5、載波頻率1.0-15KHz任意設定；

6、內置485/232通訊接口(如需要使用通訊功能,請?jiān)谟嗀洉r(shí)注明)；

7、具有過轉矩檢出功能。

輸入輸出特性

輸入電壓范圍：380/220V±15%；

輸入頻率范圍：47~63Hz；

輸出電壓范圍：0~額定輸入電壓；

輸出頻率范圍：0~600Hz。

外圍接口特性

可編程數字輸入：6路輸入；

可編程模擬量輸入：AI1：0~10V輸入，AI2：0~10V或0~20mA輸入；

開路集電極輸出：2路輸出；

繼電器輸出：1路輸出；

模擬量輸出：1路輸出，分別可選0/4~20mA或0~10V。

技術性能特性

控制方式:無PG矢量控制、V/F控制；

過載能力:150%額定電流60s;180%額定電流10s；

起動轉矩:無PG矢量控制:0.5Hz/150%(SVC)；

調速比:無PG矢量控制:1：100；

速度控制精度:無PG矢量控制；

載波頻率:1.0K~15.0KHz。

功能特性

頻率設定方式：數字設定、模擬量設定、串行通訊設定、多段速、PID設定等；

PID控制功能；

多段速控制功能：8段速控制；

擺頻控制功能；

瞬時停電不停機功能；

轉速追蹤再起動功能：實現對旋轉中的電機的無沖擊平滑起動；

QUICK/JOG鍵功能：用戶自由定義的多功能快捷鍵；

自動電壓調整功能：當電網電壓變化時，能自動保持輸出電壓恒定；

提供多達25種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能。

產品標準規格：

標準接線圖：

主要特點：

本系列電機軟起動器除具有國內已經面市的軟起動器的功能之外還具有如下獨特功能：

1、大功率內置旁路技術是軟起動器擺脫外置旁路安裝接線帶來的許多不便，是功能走向?qū)嵱没?，安裝走向便利化，軟起動走向普及化發展的必然。內置旁路使軟起動器一次線路更為簡化，更便于安裝，更不容易出錯，還節約一次性安裝費，二次線路也變的便于廣大使用者掌握。真正做到了好使、好用、好安裝。LZR1系列大功率內置旁路電機軟起動器含蓋功率:5.5kW~400kW，開創了軟起動器內置旁路的先列。大功率內置旁路電機軟起動器現已取得外觀號：ZL 200630038542.4)，實用新型號： ZL 200620044145.2)。

2、 LZR1系列智能型軟起動器選用了德國方形進口芯片，采用芯片支撐板；用(DCB)陶瓷復銅板，經獨特處理方法和特殊焊接工藝，保證焊接層無空洞，導熱性能好。熱循環負載次數高于標準10倍。

3、本系列軟起動器大規模集成，大功率晶閘管與全數字移相觸發集成電路，集成于一體，使產品集成化成度高。產品不但擁有體積小、抗 干擾 能力強、防震，防潮、而且通斷無火花，所以特別適用于易燃易爆場所使用。

4、內置旁路裝置是一個寵大的系統工程，其是在許多高科技的器件與現代高科技理論基礎上發展起來的，控制部份是由先進的單片機做為控制核心，電氣控制前沿理論的編程技術，全數字移相技術，還有大功率通斷無弧，長壽命接觸器技術融通于一體都做到了很好的應用。大家都熟知接觸器與繼電器根本曲別是接觸器有滅弧裝置而繼電器沒有，因而繼電器不能接通大功率負荷，也不能應用于高電壓中。而我們的內置旁路繼電器能接通大功率負荷與高電壓負荷。根本的原因**是我們采用了電子滅弧技術。

5、直觀的漢顯人機界面，LCD液晶屏顯示各種起動方式，起動時間，初始電壓，軟停時間供用戶選擇，用戶可在使用說明書的指導下，自行編程，控制電機的起動模式。液晶屏漢字顯示各種參數，所在位置，工作模式，可使用戶更便于操作使用。

6、保護功能齊全，本系列產品推薦選用JDG1電機綜合保護器，并配有與之配套的接口，可對電機斷缺相、過載、堵轉、過壓、欠壓進行綜合保護。軟起動器內部還裝置了熱保護，對自身過流過載進行保護。

7、本系列產品，可以通過軟起動器操作面板上液晶顯示屏的顯示，進行在線操作，控制電機的起動與停止，也可以通過操作面板設置異地(遠程)控制電機的起動與停止。本系列產品操作性能好，可以實現軟起動、急停、軟停等多種功能操作。

8、本系列產品的內置旁路系統采用無電運行技術，不同于其它外置旁路交流接觸器長期帶電運行方式。因而本系列產品節電，無噪音，沒有電磁污染，綠色環保。

產品安裝尺寸：
