系列輕型交流高壓試驗變壓器是根據機電部《試驗變壓器》在原同類產品基礎上經過大量改進后而生產的。TH系列輕型交流高壓試驗變壓器是在TD(G)系列試驗變壓器的基礎上按照《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

一、 產品結構

TH系列輕型高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方

一、 工作原理

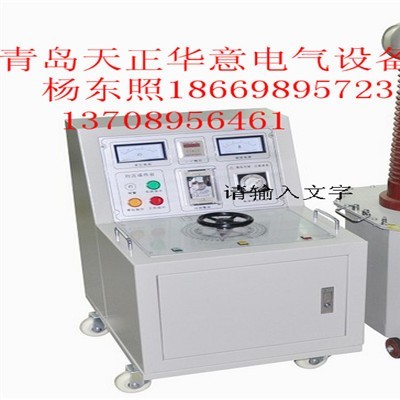

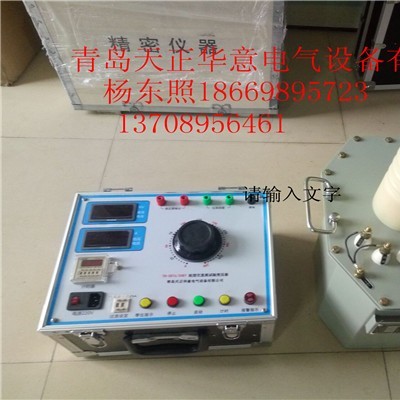

TH系列輕型高壓試驗變壓器為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入TH(為本公司生產的試驗變壓器配套專用設備，詳細資料請見附件)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至TH、TD(G)試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可試驗所需的高電壓。

工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。

 福州高壓升壓器生產

球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。

在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是

由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電

壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的

電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓

工頻耐壓試驗操作注意事項

(1)  試驗人員應做好分工，明確相互間聯系。并有專門人監護現場及觀察試品狀態。

(2)  被試品應先清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。

(3)  對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，球間隙。

(4)  升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。

(5)  當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。

(6)  在升壓或耐壓試驗中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。

(7)  耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的整流。如電壓硅堆的整流電流為100mA時用于60kV的試驗裝置中，限流電阻按R1=60/0.1=600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。

高壓濾波電容C1一般選擇在0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。

泄露試驗的操作及注意事項

(1) 試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。

(2) 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的距離，被試品的外殼是否可靠接地，要按規程中所規定的內容進行試驗。

(3) 對于大電容量設備應升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的讀數。

(4) 試驗中，應密切被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異?，F(xiàn)象應立即降壓，切斷電源，并查明原因，詳細記錄。

(5) 試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。

1、 按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作的外殼必須可靠接地。試驗變壓器高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。

2、 做串級試驗時，第二級、第試驗變壓器的低壓繞組的X端，測量繞組的F端以及高壓繞組的X端(高壓尾)均接本級試驗變壓器的外殼。第二級、第試驗變壓器的外殼必須通過絕緣支架接地。

3、 接通電源前，操作的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

4、 從零開始均勻調壓器手輪升壓。升壓有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓和速度上升到您所需的額定試驗電壓的75%后，在以每秒2%額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量?jī)x表的指示以及被試品的情況。升壓中或試驗中如發現測量?jī)x表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

5、 試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

6、 本產品不得超過額定參數使用。除試驗必須外，決不允許全電壓通電或斷電。

7、 使用本產品做高壓試驗時，出熟悉本說明書外，還必須嚴格執行有關和操作規程。可參照GB311-83《高壓輸變?cè)O(shè)備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。
