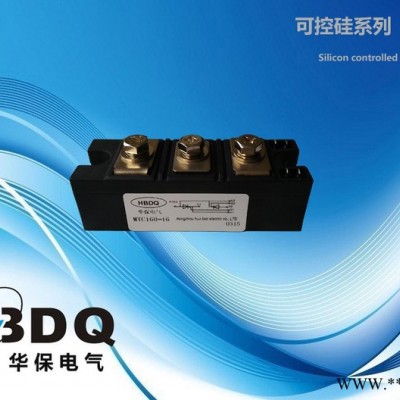

可控硅（晶閘管）模塊MTC是由杭州華保電氣有限公司研發制造而成

特點：

■芯片與底板電氣絕緣

■國際標準封裝

■優良的溫度特性和功率循環能力

■350A以下皆為強迫風冷

■400A以上模塊既可選用風冷也可選用水冷

■體積小，重量輕

典型應用：

■交直流電機控制

■各種整流電源

■工業加熱控制

■調光

■無觸點開關

■電機軟啟動

■靜止無功補償

■電焊機

■變頻器

■UPS電源

■電池充放電

使用說明：

一、使用條件及注意事項：

1、使用環境應無劇烈振動和沖擊，環境介質中應無腐蝕金屬和破壞絕緣的雜質和氣氛。

2、模塊管芯工作結溫：可控硅為-40℃∽125℃；環境溫度不得高于40℃；環境濕度小于86%。

3、模塊在使用前一定要加裝散熱器，散熱器的選配見下節。散熱可采用自然冷卻、強迫風冷或水冷。強迫風冷時，風速應大于６米∕秒。

二、安裝注意事項：

1、由于MTC可控硅模塊是絕緣型（即模塊接線柱對銅底板之間的絕緣耐壓大于2.5KV有效值），因此可以把多個模塊安裝在同一散熱器上，或裝置的接地外殼上。

2、散熱器安裝表面應平整、光滑，不能有劃痕、磕碰和雜物。散熱器表面光潔度應小于10μm。

模塊安裝到散熱器上時，在它們的接觸面之間應涂一層很薄的導熱硅脂。涂脂前，用細砂紙把散熱器接觸面的氧化層去掉，然后用無水乙醇把表面擦干凈，使接觸良好，以減少熱阻。

模塊緊固到散熱器表面時，采用M5或M6螺釘和彈簧墊圈，并以4NM力矩緊固螺釘

與模塊主電極的連線應采用銅排，并有光滑平整的接觸面，使接觸良好。模塊工作３小時后，各個螺釘須再次緊固一遍。

模塊散熱器選擇

用戶選配散熱器時，必須考慮以下因素：

① 模塊工作電流大小，以決定所需散熱面積；

② 使用環境，據此可以確定采取什么冷卻方式——自然冷卻、強迫風冷、還是水冷；

③ 裝置的外形、體積、給散熱器預留空間的大小，據此可以確定采用什么形狀的散熱器。

一般而論，大多數用戶會選擇鋁型材散熱器。為方便用戶，對我公司生產的各類模塊，在特性參數表中都給出了所需散熱面積。此面積是在模塊滿負荷工作且在強迫風冷時的參考值。

下面給出散熱器長度的計算公式：

模塊所需散熱面積＝（散熱器周長）×（散熱器長度）＋（截面積）×２

其中，模塊所需散熱面積為模塊特性參數表中給出的參考值，散熱器周長、截面積可以在散熱器廠家樣本中查到，散熱器長度為待求量。

可控硅（晶閘管）模塊MTC系列：

MTC26  MTC40  MTC55 MTC70  MTC90  MTC110

MTC135  MTC160  MTC182 MTC200  MTC250  MTC300 MTC350

MTC400  MTC500  MTC600 MTC800  MTC800*  MTC1000 MTC1000*

MTC1200*  MTC2000*

注：

1.MTX、MTA、MTK、MT中的任何一種，除電路連接形式不同外，技術參數均于MTC相同，其中MTX由MTC外加連接片構成；

2.*水冷模塊 Watercoling；

3．公司出廠標準VDRM/VRRM為1600V,其它接受訂貨。
