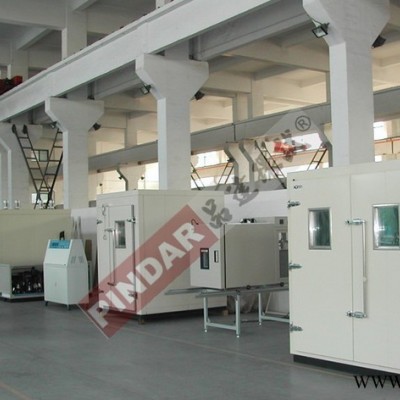

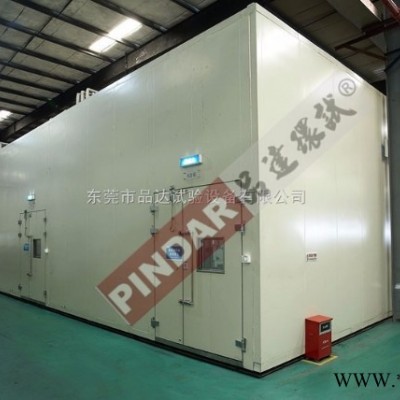

參照國標GB2423.2-89《電工電子產品基本環境試驗規程 試驗B：高溫試驗方法》和根據貴司工程、技術要求我們?yōu)橘F公司設計如下方案，該方案為傳統步入式，配有獨立功能電器控制柜，老化所需時間、溫度、各類操作開關可在一個控制電柜上操作。

       用于對家用電器、車載電子、儀器儀表、LED、LCD、LCM、儀器儀表、電工電子、航空航天、汽車整車、汽車配件、各種材料、零部件、裝備等進行高溫試驗，以評價其在一定的溫度條件下貯存和使用適應性。

高溫老化室 老化房 烘房 技術參數：

老化量：客戶自定；

溫度范圍：R.T+5℃～80℃  （高溫可定制，最高到300℃）

高溫老化房自身電量需求約為： KW；

升溫速率（非線性）：室溫~60℃時，約5℃/min；60~80℃時約2℃/min

溫度均勻度：≤±  ℃（空載條件下）

輔助升溫 循環風道內裝有加溫溫度電熱絲作升溫用，采用溫度模塊配合固態繼電器SSR動作，節能型設計；

超溫溫進、排風 超溫時，排風馬達啟動，超溫進風自垂百葉進新冷風，熱風由排熱風機排至室外

電線：高溫老化房中所有用線均采用國標線以及高溫電線。

溫度檢測 A.室內1點溫度檢測及1個超溫保護檢測。發熱管自身的過溫保護器。

溫度控制方式：

選擇北京昆侖通態+臺達PLC專用溫控儀表

PID為控制核心，通過過繼電器實現自動控制功能

排風系統采用獨立溫度控制系統.

時間單獨控制、倒記時功能。

工程任務量：

高溫老化房庫體（五面+風道面）；

高溫老化房的熱風運風，獨立控制；

換風風機及控制系統，室內進新風及排熱風；

溫度控制系統采用北京昆侖通態+臺達PLC專用溫度控制系統

高溫老化房外尺寸： 定制（不含控電柜等突出部分）；

高溫老化房?jī)?nèi)尺寸： ；

庫體材質：50/100/150mm厚防火巖棉雙面彩鋼板保溫板

庫體門洞：50/100/150mm厚防火巖棉雙面彩鋼板保溫板W1400×H1950mm（雙開）

墻面視窗：無

門面視窗：H350×W500mm

測試引線口：直徑?50，可開、關；

固定方式：連接處采用專用連接鋁材

老化房庫板建議選擇PU聚氨脂硬發泡庫板

高溫老化室 老化房 烘房 報警及保護裝置

控制電源加保險及熱過載繼電器

超溫報警

鼓風機過載、過熱、缺相保護

電熱采用無風切電過熱保護

嚴格執行國家電工安全標準，確保布線規范，各接線端口均有明確標識，無裸露現象

可靠的接地和漏電保護裝置

室內超溫三重保護,超過設置溫度風機排風,高溫紅色報警及排風機啟動排風,超高溫產品斷電保護

高溫老化室 老化房 烘房 本高溫老化房的特性：

平衡調溫控制系統,采用北京昆侖通態+臺達PLC專用溫控儀表 ，溫控方式控制SSR，使系統之加熱等于熱損耗量,故能長期穩定使用，

自整定 PID 閉環控制,自動加熱調整系統，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間.

精準控制、SSR 控制讓高溫老化房?jī)?nèi)溫度更均勻；手動、自動、多功能排氣控制方式，確保及時準確更換高溫老化房?jī)?nèi)空氣保證高溫老化房安全運行。

老化時間、溫度自由設定，實時顯示各設備運行狀態；

顯示系統當前警報信息；超溫聲光報警，無風或風機故障停電保護；老化狀態三色指示。

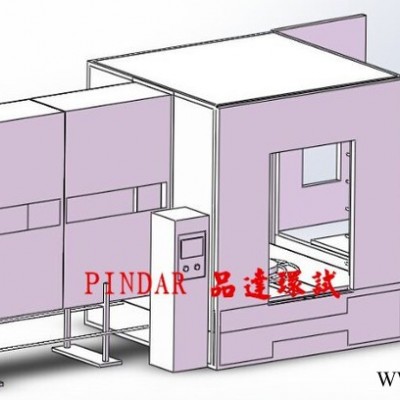

高溫老化室 老化房 烘房 室體結構設計：

庫體四周及吊頂面采用雙面彩鋼保溫庫板(50mm厚度防火巖棉+雙面彩鋼保溫板)拼裝而成，地面及四周墻壁不做處理，接合處打密封玻璃膠，有效保證房間的密封性。

加熱器放置于高溫老化房循環風道中，四周加防火隔熱材料。采用PID 溫度模塊配合SSR 控制，溫度到達產品所需要溫度后，根據室內溫度波動自動調節加熱功率大小，配合保溫庫板的保溫性，使室內溫度精確穩定在所設定溫度數值。

溫度恒溫穩定以后，循環風系統繼續工作，以保證各產品層溫度均勻性、穩定性。

高溫老化室 老化房 烘房 電控及安全設計：

電控設計參照《低壓配電設計規范》GB50054-95，《供配電設計規范》GB50052-95, 《電氣裝置安裝工程接地裝置施工及驗收規范》GB50169-92，使電控設計標準化。

采用三相五線制（帶地線）配線，合理分配主電供電，避免偏相或接地問題引發事故。

控制系統集成老化功能設計，設計功能控制電柜；老化所需時間、溫度、各類操作可直接在電柜面板上操作?？勺杂稍O(shè)定老化總時間、老化溫度等，老化時間到自動切斷電熱等電源；同時黃色警示燈亮起，告知老化完畢；且能實時顯示高溫老化房工作狀態、溫度。

老化過程可全自動控制，具有部分異常自處理功能，讓操作自動化、簡單化。

老化總時間控制?？勺杂稍O(shè)定老化總時間，老化時間到自動切斷電熱等電源；同時黃色警示燈亮起，告知老化完畢。

... ...

高溫老化室 老化房 烘房 風力、加熱系統

熱風排風管道系統，采用0.8厚度的鍍鋅板或PU高溫軟管制作，符合《通風與空調工程施工質量驗收規范》GB50243—2002 標準。整個高溫老化房的風道結構均采用兩面運風的方式（創新點），使溫度的均勻性的獲得變得容易。

勻風系統：采用品達自主設計的120W節能型高溫高效的離心風機下壓運風的方式，在保證熱風從底部出風均勻的情況下，風流緩和，穩定性高，可以達到很高的控制精度，完全滿足老化試驗室的溫度測試要求。

減少噪音：由于運風馬達采用小功率的離心風機，品達設計定制的蝸殼，噪音相對較低，客戶比較容易接受。

風力分為排風系統和循環風系統，兩套系統獨立工作。

排風系統有進鮮風和排熱兩部分，排熱風機在室內溫度超過產品所需要溫度時將室內多余熱量排至室外，同時進氣打開，新鮮空氣進入與熱空氣中和。

高溫老化室 老化房 烘房 培訓、售后服務

培  訓：

①?可安排用戶在設備出廠調試時來公司進行現場技術培訓，使客戶了解設備性能，教會其正確使用，減少設備因使用不當造成故障；

②?也可根據合同要求，在為用戶安裝調試設備并投入使用時，進行現場技術培訓；

售后服務

①?為用戶提供所需的使用、維護咨詢；

②?及時向用戶提供易損件和備件；

③?為用戶派出技術人員對其設備使用、 維護進行現場指導；

④?從驗收之日起，設備在一年質量保證期內，需方在遵守保管、 使用和安裝規則的條件下，因試驗箱制造質量問題不能正常工作時，供方在得到通知后24小時內將派出維修人員進行免費維修。也可根據具體情況，按需方要求協商制定維修時限；

⑤?質保期后設備出現問題時，供方應及時給予解決，酌情收取維修及材料費。

  備    注：

本設備不包括機外電源線，以及本工程以外的作業我司不負責；

本文件為東莞市品達試驗設備有限公司內部制作之技術文件，未被列名授權使用之任何單位、團體、個人均不被允許持有、復制、傳播、修改本文件全部或部分內容和信息，否則在非本公司親自處理而由其他單位、團體、個人仿冒處理之事物，出現任何不良現象均與本公司無關，并將嚴肅追究其法律責任。
