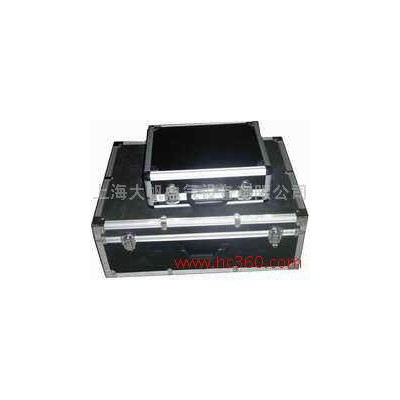

產品名稱	DFVF3000耐壓試驗設備
產品用途	監測直流電阻
電源電壓	220
類型	發電機專用測試儀
結構型式	臺式
品牌	上海大帆
型號	DFVF3000
加工定制	是

變頻串聯諧振試驗裝置（也稱電纜交流耐壓試驗裝置）的實力廠家上海大帆電氣設備有限公司，是少數能通過國家權威檢測機構電力工業電氣設備質量檢驗測試中心(武漢高壓研究所)型式試驗認證的串聯諧振試驗裝置生產廠家，是中化集團、中石油、神馬能源集團、中國水利水電集團、齊齊哈爾電業局、呼倫貝爾電業局、曲阜供電局等眾多知名客戶的合作伙伴，是串聯諧振試驗裝置行業三甲品牌！    上海大帆運用獨有的低干擾專利技術，消除了變頻串聯諧振設備高頻諧波干擾的難題，武高所實測諧波含量低于0.3%，輸出為純正弦波，可監測峰值/√2，能確保高價值的電力設備不因高頻諧波干擾而損壞。超低諧波含量，體積小重量輕的串聯諧振試驗裝置就在上海大帆。自信源于品質，國內獨家承諾：主機十年保用。
    串聯諧振試驗裝置也可稱為變頻串聯諧振耐壓裝置、電纜交流耐壓試驗設備、工頻諧振耐壓試驗設備，串聯諧振試驗變壓器，調頻串聯諧振試驗裝置等。      主要用于以下方面：      1、6kV-500kV高壓交聯電纜的交流耐壓試驗 ??2、6kV-500kV變壓器 的工頻耐壓試驗 ??3、GIS和SF6開關 的交流耐壓試驗 ??4、發電機 的交流耐壓試驗 ??5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

變頻串聯諧振交流耐壓諧振裝置主要由變頻電源、勵磁變壓器、 電抗器、電容分壓器組成。實物圖如下：                       變頻電源         勵磁變壓器      電抗器      分壓器   概 述：        各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。目前，比較好的方法是采用串聯諧振的方法進行耐壓試驗。

成套設備原理圖                 我們已知，在回路頻率f＝1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

主要技術特點：



  * 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所） 嚴格的型式試驗鑒定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；

  *以卓越的品質和專業的服務獲得眾多專業客戶的肯定（如廣西電力科學研究院、呼倫貝爾電業局、齊齊哈爾電業局、中國水利水電集團、中國化學集團等等） *在東北電力科學院組織的2008年度全國設備大比武中一次性通過所有檢測項目，唯一一家達到包括60Min溫升在內的各項國標要求，比武成績?cè)俅蚊星懊? 體積小，重量輕，特別適合現場使用； * 所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器，英特爾，德國西門子，施耐德，日本東芝，富士等，確保性能穩定可靠；* 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形； * 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒； * 設備自帶微型打印機，可及時打印保存試驗數據； * 按軍用標準抗振和防塵設計，耐長途運輸和嚴酷使用環境； * 一鍵鼠標式旋鈕“傻瓜式”操作，大屏幕液晶顯示； * 獨有軟件校準功能，方便用戶校準表計，確保高電壓值準確度 * 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用； * 信守承諾，服務專業及時，盡最大努力為客戶需求服務； * 產品穩定可靠，質保三年（主機保用十年），終身維護；







電力工業電氣設備質量檢驗測試中心(武漢高壓研究所)檢測報告









部分常用型號和典型配置

（以下僅列舉了部分常用型號，欲了解更多歡迎致電我公司熱線

                    021-67285119）

   型號解讀：DFVF3000-44/22表示，容量44KVA，電壓22KV



 一、電纜交流耐壓試驗系列

型 號	可滿足的試驗項目	設備電抗器配置	備 注
DFVF3000-44/22	10kV（300mm2）電 纜 1KM	22kV ⅹ 1臺	便攜式
DFVF3000-132/66	1、10kV（300mm2）電 纜 3KM  2、35kV（300mm2）電纜 1KM	22kV ⅹ 3臺	便攜式
DFVF3000-264/52	1、10kV(300mm2)電 纜 5KM  2、35kV(300mm2)電 2KM 3、35kV 變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等	22kV ⅹ 6臺	便攜式
DFVF3000-1560/66	110kV（300mm2）電 纜 3KM	130kV ⅹ 2臺	非便攜式

  ?

   二、發電機工頻耐壓試驗系列

型 號	可滿足的試驗項目	設備電抗器配置	備 注
DFVF3000-44/22	1、100MW及以下發電機     相電容0.1-0.3uF 2、10kV(300mm2)電 纜 1KM	22kV ⅹ 1臺	便攜式
DFVF3000-100/36	1、600MW及以下發電機     相電容0.1-0.25uF 2、10kV(300mm2)電 纜 1.5KM	18kV ⅹ 2臺	便攜式
DFVF3000-176/44	1、600MW及以下發電機     相電容0.1-0.3uF  2、10kV(300mm2)電 纜 3KM  3、可兼顧發電機母線，主變等	22kV ⅹ 4臺	便攜式

  ?

  三、GIS和SF6開關交流耐壓試驗系列

 ?

  四、變壓器，電動機等設備的工頻交流耐壓試驗系列

型 號	可滿足的試驗項目	電抗器配置	備 注
DFVF3000-105/84	1、110kV GIS的交流耐壓試驗 2、35kV（300mm2）電纜 1KM3、10kV（300mm2）電 纜 3KM 4、220kV以下變壓器工頻耐壓5、110kV互感器交流耐壓	28kV ⅹ 3臺	便攜式
DFVF3000-100/80	1、110kV GIS的交流耐壓試驗 2、35kV（300mm2）電纜 1KM3、10kV（300mm2）電 纜 3KM 4、220kV以下變壓器工頻耐壓5、110kV互感器交流耐壓	40kV ⅹ 2臺	便攜式

（注：可根據客戶要求訂做，欲了解更多請致電我公司熱線021-67285119）
  現場試驗操作實景圖

500KVGIS交流耐壓試驗	500KVGIS交流耐壓試驗
200kV交流耐壓試驗設備	220kV,800MVA主變交流耐壓試驗
660MW發電機工頻交流耐壓試驗	660MW發電機工頻交流耐壓試驗
110KV電纜交流耐壓試驗	35KV電纜交流耐壓試驗



220KV GIS交流耐壓試驗                                  110KV GIS交流耐壓試驗



60MW水輪發電機工頻交流耐壓試驗                 35KV電纜交流耐壓試驗

上海大帆電氣，變頻串聯諧振裝置行業三甲品牌，您的明智之選！



  免費提供技術咨詢、技術方案！

服務熱線：400-001-9481，021-67285119

傳真：021-67285005

型 號	可滿足的試驗項目	電抗器配置	備 注
DFVF3000-250/200	1、110kV GIS的交流耐壓試驗 2、35kV（300mm2）電纜 1KM 3、10kV（300mm2）電 纜 3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓	40kV ⅹ 5臺	便攜式
DFVF3000-100/200	1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓	50kV ⅹ 4臺	便攜式
