品牌	DMC東么川伺服

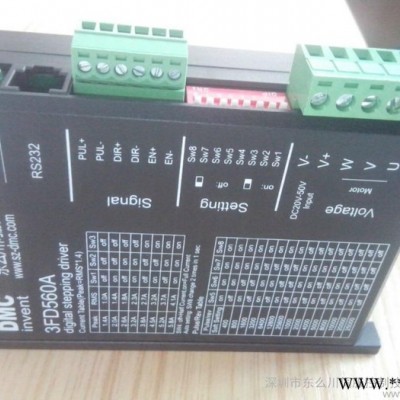

型號	3FD560A

感謝您使用本產品，本使用操作手冊提供步進驅動器使用相關信息。內容包括。
驅動器電氣機械特性
使用環境要求
接口相關定義說明
接線方法與要求
參數學習與整定
本使用操作手冊適合下列使用者參考
安裝或配線人員
試轉調機人員
維護或檢查人員
在使用之前，請您仔細詳讀本手冊以確保使用上的正確。此外，請將它妥善放置
在安全的地點以便隨時查閱。下列在您尚未讀完本手冊時，請務必遵守事項：
安裝的環境必須沒有水氣，腐蝕性氣體及可燃性氣體
接線時禁止將電源接至電機輸出端子，一旦接錯時將損壞驅動器
在通電時，請勿拆解驅動器、電機或更改配線
在通電運作前，請確定緊急停機裝置是否隨時啟動
在通電運作時，請勿接觸散熱片，以免燙傷
警告：
驅動器用于通用工業設備。要注意下列事項：
(1).為了確保正確操作，在安裝、接線和操作之前必須通讀操作說明書。
(2).勿改造產品。
(3).當在下列情況下使用本產品時，應該采取有關操作、維護和管理的相關措施。
在這種情況下，請與我們聯系。
① 用于與生命相關的醫療器械。
② 用于可能造成人身安全的設備，例如：火車或升降機。
③ 用于可能造成社會影響的計算機系統
④ 用于有關對人身安全或?qū)苍O(shè)施有影響的其他設備。
(4).對用于易受震動的環境，例如：交通工具上操作，請咨詢我們。
(5).如未按上述要求操作，造成直接或間接損失，我司將不承擔相關責任。
如果您在使用上仍有問題，請咨詢本公司客服技術支持中心
- 1 -
一 產品簡介
1,概述
3FD560 采用** 32 位處理器為運算核心，用戶可以設置 65535 內的任意細分以及額定電流內的任意
電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達
到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器具有電機參數學習及控制參數自動整定，及運
行過程微調自適應參數的變化功能，能夠針對不同電機自動生成**優運行參數**大限度發揮電機的性能。
2 特點
●超低振動噪聲
●內置超高細分
●參數理論計算及學習校正與快速自整定技術
●智能電流控制,提高動態Q 值，使電機發熱大為降低
●改進型PWM 控制算法及整機低功耗技術使電機及驅動器發熱量更小。
●靜止時電流自動減半,半流延時軟件可設. 全流切換到半流無明顯的噪音與振動。
●輸入方式支持脈沖方向，雙脈沖，編碼器跟隨
●光隔離差分信號輸入
●脈沖響應頻率**高可達 300KHz
●電流設定方便
●細分設定范圍為 1-65535
●具有過壓、欠壓、短路等保護功能
●智能診錯功能，方便診斷各種錯誤
3 應用領域
適合各種中小型自動化設備和儀器，例如：電子加工與檢測、半導體封裝、雕刻機、打標機、切割機、激
光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
二，電氣，機械，環境指標
1,電氣特性
說明 **小值 典型值 **大值 單位
輸出電流 5.6 A
輸入電源電壓 18 36 50 V
控制信號輸入電
流
5 8 12 mA
步進脈沖頻率 250 Khz
- 2 -
2,工作環境
工作環境 場合：無腐蝕性，易燃，易爆，導電的氣體，液體,粉塵
溫度：-10-55 ℃(無凍霜)
濕度：小于90%RH(不結露)
海拔：小于1000m
振動：小于0.5G, 10hz—60hz(非連續運行)
防護等級：IP21
3,安裝尺寸
安裝尺寸圖
4 加強散熱方式
1）驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為80℃以內；
2）建議使用時選擇自動半流方式，馬達停止時電流自動減一半，以減少電機和驅動器的發熱；
3）安裝驅動器時請采用豎著側面安裝，使散熱齒形成較強的空氣對流；必要時機內靠近驅動
器處安裝風扇，強制散熱，保證驅動器在可靠工作溫度范圍內工作。
三，接口功能說明
1,控制信號接口
名稱 說明
PUL+ 脈沖控制信號：脈沖上升沿有效；PUL-高電平時4～5V，低電平時 0～0.5V。
- 3 -
PUL- 為了可靠響應脈沖信號，脈沖寬度應大于 1.2μs。如采用+12V 或+24V 時需串電阻。
DIR+
DIR-
當輸入方式為脈沖+方向時，作方向信號：高/低電平信號，為保證電機可靠換向，方向
信號應先于脈沖信號至少 5μs 建立。電機的初始運行方向與電機的接線有關，互換任
一相繞組 （如A+、A-交換）可以改變電機初始運行的方向，DIR-高電平時4～5V，低電
平時0～0.5V。如采用+12V 或+24V 時需串電阻。
當輸入方式為雙脈沖時，作反向脈沖信號：其特性 PUL+，PUL-相同
當輸入方式為編碼器跟隨時，作B 相脈沖信號：其特性 PUL+，PUL-相同
ENA+
ENA-
使能信號：此輸入信號用于使能或禁止。ENA+ 接+5V，ENA-接低電平（或內部
光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進
脈沖不被響應。當不需用此功能時，使能信號端懸空即可。
2,功率端口
名稱 說明
V- 輸入電源負
V+ 輸入電源正,輸入電壓為18-50V
W 電機W 相繞組
V 電機V 相繞組
U 電機U 相繞組
3,通信端口
3FD560 通過RS232 接口與計算機通信實現設置用戶細分數及改變脈沖輸入方式，半流時間等參數的設
定，3FD556 必須采用專用通信電纜與計算機進行通信，自行接線極易造成因接線錯誤引發燒毀通信接口電
路。驅動器出廠參數能滿足大部分用戶要求，專用通信電纜作為備選件供用戶選購，對有需要更改參數的
用戶可與驅動器廠商聯系。
4,狀態指示
綠色 LED 為電源指示燈，當驅動器接通電源時，該 LED 常亮；當驅動器切斷電源時，該
LED 熄滅。紅色 LED 為故障指示燈，當出現故障時，該指示燈根據故障類型，以0.2 秒循環閃爍設定的次
數.然后以1 秒間隔繼續重復以0.2 秒循環閃爍設定的次數。直到故障被用戶清除，紅色 LED 常滅。
故障類型對應的閃爍次數如下表:
閃爍次數 故障類型
1 過電流
2 電源電壓過低
3 電源電壓過高
4 相位出錯
5 參數調諧與學習識別過程中出錯
其它 硬件故障，具體類型供廠商識別
四， 控制信號接線
1, 控制信號采用單端接線方式時，接線圖如下圖所示：
- 4 -
單端共陽接線方式(控制器集電極開路輸出)
注意：VCC 為5V 時，R 短路；
VCC 為12V 時，R 為1K，大于0.125W 電阻；
VCC 為24V 時，R 為2K，大于0.125W 電阻；
電阻必須接在控制信號端。
2,控制信號采用差分接線方式時，接線圖如下圖所示：
差分接線方式(控制器差分輸出)
3, 控制信號時序圖
- 5 -
控制信號時序圖
注釋
1)T0: ENA（使能信號）應提前 DIR 至少 5mS，確定為高。通常ENA+和 ENA-懸空。
2）T1：DIR 至少提前PUL 下降沿 3μs。
3）T2：脈沖寬度至少不小于 1.0μs。
4）T3：低電平寬度不小于于 1.0μs。
4,接線要求
1）為了防止驅動器受干擾，建議控制信號采用屏蔽電纜線，并且屏蔽層與地線短接，除特殊
要求外，控制信號電纜的屏蔽線單端接地：屏蔽線的上位機一端接地，屏蔽線的驅動器一
端懸空。同一機器內只允許在同一點接地，如果不是真實接地線，可能干擾嚴重，此時屏
蔽層不接。
2）脈沖和方向信號線與電機線不允許并排包扎在一起**分開至少 10cm 以上，否則電機
噪聲容易干擾脈沖方向信號引起電機定位不準，系統不穩定等故障。
3）如果一個電源供多臺驅動器，應在電源處采取并聯連接，不允許先到一臺再到另一臺鏈狀
式連接。
4）嚴禁帶電拔插驅動器強電端子，帶電的電機停止時仍有大電流流過線圈，拔插端子
將導致巨大的瞬間感生電動勢將燒壞驅動器。
5）嚴禁將導線頭加錫后接入接線端子，否則可能因接觸電阻變大而過熱損壞端子。
6）接線線頭不能裸露在端子外，以防意外短路而損壞驅動器。
7）嚴禁一臺驅動器帶多臺電機（通過繞組串聯方式），F(xiàn)D556 采用高性能控制方式，電機參數必須具有真
實性與可測性，多臺電機連接嚴重破壞電機參數真實性。運行效果變差。
五，電流，細分，及半流與參數學習設置。
3FD560 驅動器采用八位撥碼開關設定細分精度、動態電流、靜止半流以及實現電
機參數學習與PID 整定。八位撥碼開關詳細描述如下：
- 6 -
電流設定 半流設定 細分設定
Sw1 Sw2 Sw3 Sw4 Sw5 Sw6 Sw7 Sw8
參數學習開關
1,電流設定
2，半流設定
半流可用 SW4 撥碼開關設定，off 表示電機靜止電流設為運行電流的一半，on 表示電機靜止
電流與運行電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠
性提高。脈沖串停止后約 1 秒(此值由軟件可改)左右電流自動減至一半左右，根據公式W=I2Rt,I 為繞組電
流R 為繞組電阻，當進入半流后 W=(0.5*I) 2Rt=0.25*I2Rt,發熱量理論上減少75%
3,細分設定
- 7 -
當 SW5、SW6、SW7、SW8 都為 on 時，驅動器細分數由內部給定，內部給定值可
通過RS232 通信由上位軟件修改**小為1**大為65535，內部給定值出廠默
認為：4 細分，即200pulse/Rev;
4 參數自整定功能
若 SW8 在 1 秒之內往返撥動一次，驅動器便可自動完成電機參數學習和
PID 參數整定；在新接或更新電機、電源供電電壓條件發生變化時請重新學習參
數，否則，電機可能運行效果不理想或甚至不正常運行。參數學習階段，脈沖輸
入，及方向改變將無效。
由于拔碼開關比較小，對于手指比較粗的操作人員要在1 秒鐘內拔動一次有
時變得困難，因此，在設計驅動器軟件時采用**右端拔碼開關（SW8）作為學習
觸發開關,方便右手操作（大部分人右手比較靈活），觸發參數學習推薦方法如
下:如果SW8 處于ON 時將拔到OFF 位置，然后用右手食指指甲碰在SW8 開關上，
然后輕輕晃動兩下，電動發出調諧聲音，調完后紅色LED 將會亮一下，表示完成，
如果未能觸發，則把晃動的力度稍大些，直至觸發成功。參數學習完成后，要
