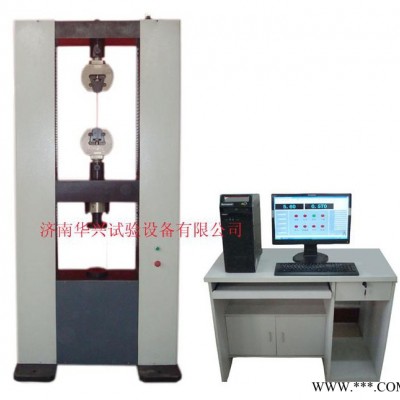

WDW-200H微機控制電子萬能試驗機

一、產品簡介

WDW-200H是根據GB/T16491-2008《電子萬能試驗機》和GB/T2611-2007《試驗機通用技術要求》、GB/T228-2010等標準設計制造的，是專門針對高等院校、科研院所、商檢部門及生產型企業試驗室而設計的新一代微機控制電子萬能試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，符合GB/T7314-2005《金屬材料室溫壓縮試驗方法》及GB228-2010《金屬材料室溫拉伸試驗方法》、GB/T232-2010《金屬材料彎曲試驗方法》等標準；另外可根據用戶要求配置不同的試驗附具。在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

四、主要技術指標

1.**大試驗力: 200kN ；

2.試驗機準確度等級：1級；

3.試驗力測量范圍:0.01--200KN（全程不分檔）；

4.試驗力示值精度:±1%；

5.試驗力分辨力：**大試驗力的1/±500000（全程分辨力不變）；

6.變形測量精度: ±1%；

8.變形分辨力：**大變形量的1/±500000；

9.橫梁速度調節范圍：0.01—500mm/min；

10.橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.5%以內；

11. 位移示值相對誤差：示值的±0.5%以內；

12. 位移分辨力：0.05μm；

13. 力控速率調節范圍：0.005-5%FS/S；

14. 力控速率相對誤差：設定值的±1%以內；

15. 變形速率調節范圍：0.02—5%FS/S；

16.變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，為設定值的±0.5%以內；

17. 恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

18.夾緊方式：液壓夾緊

19. 有效拉伸空間：700mm；

20. 有效試驗寬度：560mm；

21.電源：380V，50HZ；

22. 主機重量：約1200kg。
