編號

技術指

標名稱

技術指標響應值

1

工作條件

工作電壓：220V     功率：500W

2

實驗?zāi)康?/p>

1.鞏固和深化穩定導熱過程的基本理論，學習用平板法測定絕熱材料導熱系數的實驗方法和技能。

2.測定試驗材料的導熱系數。

3.確定試驗材料導熱系數與溫度的關系。

3

產品特點

雙面冷卻紫銅板實驗臺本體；薄膜加熱器由低壓大功率開關電源供電,并由單片機控制脈沖寬度調制器(PWM)輸出控制。

4

技術參數

1、水泵參數：功率90W，揚程3m，流量 20L/min；

2、溫度控制精度：熱板、冷板均為±0.1℃；

3**設定溫度：100℃；

4、 冷卻方式：水冷；

5.儀器測量精度：3%；

6、 導熱系數測試范圍：0.01-1.6W/mK；

7、電流互感器:SX-10DK﹙日本三洋﹚﹐0-10A

5

產品規格與附件

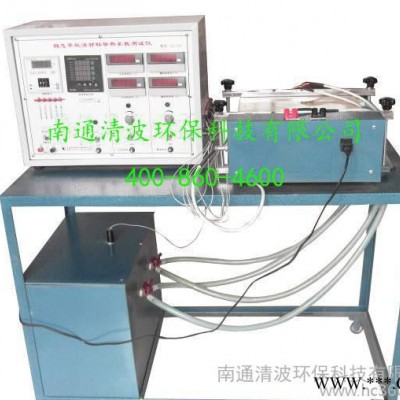

1、主要配置：可移動式實驗臺、雙面冷卻實驗臺本體、電加熱器、水泵、水箱、電流表2只、電壓表2只、溫度顯示儀、溫度跟蹤儀等。

2、外形尺寸：900×500×1200mm

技術參數

1、測溫傳感器：DS18B20(美國DALLAS),測溫范圍-55-+127℃

2、彩色觸摸式液晶顯示屏:LMG5040XUFC(日本日立),640X480點陣

3、水泵參數：功率90W，揚程3m，流量 20L/min；

4、電流互感器:SX-10DK﹙日本三洋﹚﹐0-10A。

產品規格與附件

主要配置：電加熱器；流量調節閥；循環水泵 ；美國進口溫度傳感器；低壓大功率開關電源﹙+24V10A、+12V1A、-12V1A、+5V3A﹚；觸摸式彩色液晶顯示器。
