【 眾維德】400型橫剪線機工業專用設備全自動硅鋼片橫剪線生產

400型橫剪線配置介紹

1.雙頭開卷機

卷料內徑：500㎜

卷料**大外徑：1200㎜

單頭**大載重：1500㎏

開卷速度隨送料同步調整

2.導料 緩沖裝置

采用無地坑導料緩沖方式，測距系統，定位開關等..............

3.送料機

上下送料輥及測長輥等組成，送料輥驅動系統采用臺達驅動運動控制系統。

4.沖床段

主要包含V沖1套，沖孔一套。

V沖具有橫向步進功能，根據程序自動調整。

沖缺范圍：沿著片料中心±25㎜,步進級數可達八級。

沖孔直徑：8~28㎜

5.剪床段

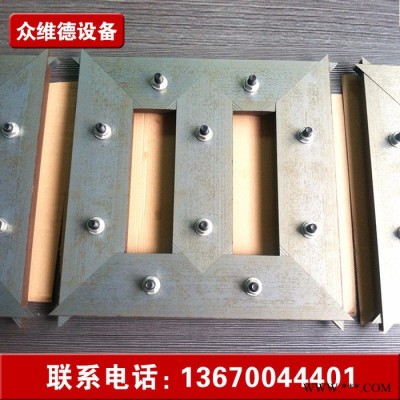

主要有45°剪床，135°剪床，橫向滑臺，排料輥等組成。

剪切采用臺達伺服電機驅動，高效率，低噪音。

6.出料臺

中心定位，傳輸皮帶無級調速，排料順暢。

7.分理料機

可完成上下兩層分別料理，主要有分片裝置，傳輸磁性帶，以及大料頭等組成。

8.側定位自動調寬裝置

全機采用側定位自動調寬運行方式，適合不同寬度片料傳送。調寬機構采用直線導軌導向，滾珠絲杠傳動方式。全線調寬聯動，電動集中調寬，編碼器位置反饋，位置指示器顯示。

9.氣動系統

全線氣動系統采用德國FESTO閥島氣動控制系統，結構緊湊，接管方便，總線連接。

10.電控系統

電控系統主要包含電控柜和操作臺。調速、定位與功能控制由臺達交流伺服系統、臺達邏輯控制系統等模塊組成。操作終端采用維綸操作觸摸屏，自主開發的控制程序，以及片型剪切程序可進行各種任務操作。

主要組成

1.雙頭開卷機

2.無地坑斜坡導料裝置

3.送料機

4.沖床段

5.剪床段

6.出料臺

7.分理料機

8.控制柜及操作臺

9.全套氣動系統

10.接料小車

技術條件及規格

1.加工范圍

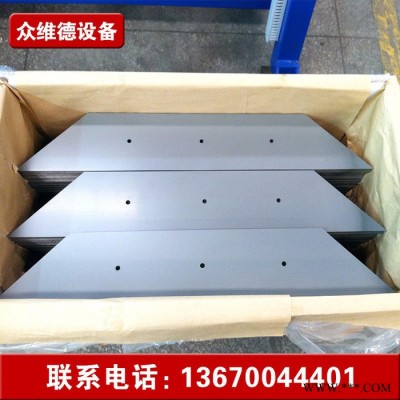

片厚：0.23   0.35㎜

片寬：40-440㎜

片長：350—2250㎜

2.對本產品所使用的卷料要求

寬度公差：≤±0.1㎜

毛刺：：≤0.03㎜

S度偏差：≤0.2㎜/2m

3.設備技術規格及主要參數

長度公差：±0.2㎜

角度公差：±0.005°

毛刺：≤0.02㎜

4.開卷機

芯軸直徑：**小460㎜**大520㎜；單頭**大承重1.5噸

5.導軌

電動調寬，導軌材料為硬質合金。

6.送料輥及送料速度

送料輥采用聚胺脂，正常使用0-180米/分鐘**高送料速度214米/分鐘。

7.刀（模）具壽命

每刃磨一次不小于100萬次，（沖孔模20-30萬次），硬質合金材料。

8.每級步進可剪切一片或者兩片并具備補片功能。

9.總安裝容量約30KW

10.總耗氣量：1?/min   0.6MPa

11.工作條件：

⑴溫度不高于45℃

⑵電壓波動380±10%

⑶頻率50HZ±2%
