蘇州中蘇電子有限公司是一家專業服務于焊接行業的技術公司。屬港人投資單位，主要生產精密焊接設備，點焊設備，補線設備，同時提供技術咨詢，科研開發以及精密加工等服務。由于主要涉及的是近十年中電子工業領域的焊接工藝改進技術，該類型的焊接技術對很多精密電子產品和電子儀器及其配套產品的生產帶來巨大的作用，多次得到工業園區和及相關領導的關注，同時也得到眾多已經通過工藝改善得到長足進步或顯著收益的客戶的高度認可和贊揚，公司先后在深圳，廣州，北京，上海，溫州等地設點，于2005年設立蘇州吳中辦事處，后在蘇州工業園區成立中蘇電子。

　　公司的宗旨是通過新型環保的點焊技術，讓更多的生產企業能在微型焊接技術的協助下，更高效地生產精細和高品質的產品，更**地研發先進有競爭力的新產品，為精密電子元器件，各類IT零件產品，軍事電子專門產品，微細電子技術的發展提供支持。

　　公司提出以客戶需求為起點，把精密焊接技術中的優勢發揮出來，為生產節省成本，為成品創造品質，為環境污染作出改善。每一個客戶的需求，都是新的挑戰，中蘇人都會以十分的熱情，帶給您**的解決方案和周到的服務。



精密電子點焊機主要技術參數
＊電源輸入：220V，50HZ或115V，60HZ

＊焊接效率：2000點-7200點/小時

＊焊接電壓：0-2.5V

＊焊接電流：0-300A

＊焊接時間：2-20MS

＊焊接壓力：0.2-2.0KG

＊焊接線徑：Ф0.005 mm—Ф0.380 mm

＊能焊接的金屬線：寬度2mil—20mil ，厚度0.005mil—21mil (1mil=0.0254mm)

＊**大輸出功率：750VA

機器結構

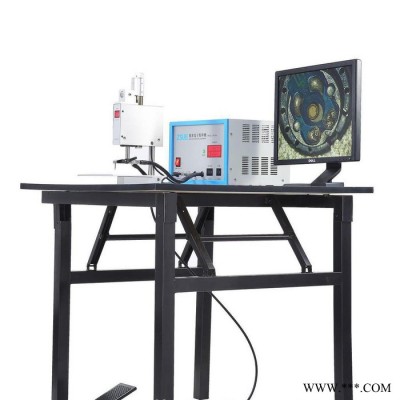

中蘇電子點焊機主要由主機，機頭，腳踏傳動裝置，玻璃臺面桌子，光學部分五大部分組成

各部分功能如下：

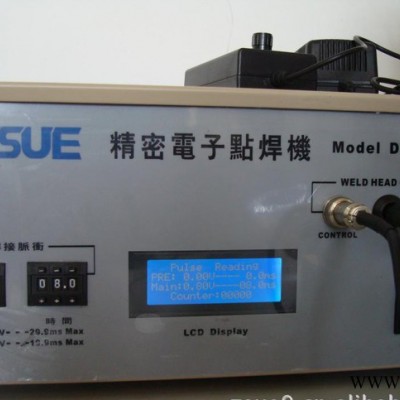

主機----機器的**部分，為焊接提供穩定的輸出電源。
機頭-----由壓力傳感系統和壓力傳輸裝置構成，用于焊接壓力的實施和調節。
腳踏傳動裝置----通過腳踏板來控制焊頭的上下運動。
玻璃臺面及桌子----一個光潔平整的工作平臺，讓機頭固定在桌子上面。

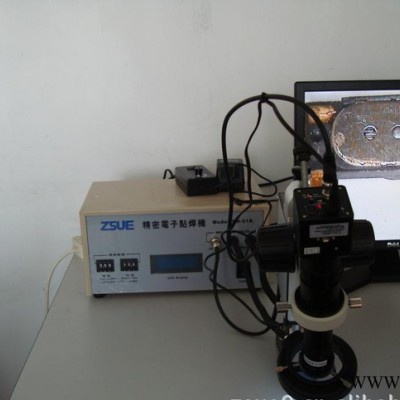

光學系統----主要由CCD攝像頭，用于光學放大的單筒顯微鏡以及顯示器組成，用來觀察焊接時焊點的情況。

焊接原理
1.輸出原理
中蘇電子點焊機的主機由一種特殊的大容量電容器構成，它具有充放電速度快、對環境無污染、循環壽命長等特點，該款儲能電容被譽為本世紀**環保的一種新型綠色能源。內部以智能相控集成模塊為核心，外圍加控制保護電路，主電路采用功率半導體模塊作調整元件，控制電路使用模擬自動跟蹤調節、軟啟動、限流保護等現代電子技術，能達到穩壓、限流充電功能，而且穩壓值可調，在電容放電后快速實現電容的自動充電。同時，經過改良的反饋電路，讓每一次的輸出都非常穩定。
2.焊接原理

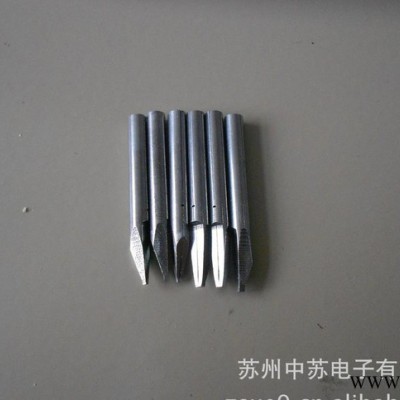

該電子點焊機的**是能直接焊接漆包線，該功能主要是通過一種特殊結構的焊頭來完成，焊頭由兩片導電性能很好的金屬粘在一起組成，兩片金屬中間是絕緣的，只有在**的地方有一個接觸，這個接觸形成一個很小的電阻，焊頭的底端是平整光滑的。當壓力裝置把焊頭壓在漆包線上的時候，壓力會不斷加大，當漆包線對焊頭的反作用力達到設定的焊接壓力時**會觸發一個脈沖電流，電流的時間很短，一般在幾毫秒到十幾毫秒之間，大小約有幾十到一百多安倍左右，電流從焊頭底端流過，在焊頭**的接觸電阻會發熱并產生電火花，這個熱量能把漆包線的漆皮去掉并且大量的熱量會傳遞到漆包線的內部的銅線上。與此同時，另一部分電流會從焊頭底端流過被燒掉漆皮的銅線，銅線本身也在發熱，銅線在短期內溫度達到熔點前的熔融狀態，在壓力的作用下和底下的金屬形成新的熔核，通過這個過程漆包線**與金屬基底連接了起來。因為是金屬間的直接連接，所以能使焊接完成得又快又好。

安裝方法
1.桌子的安裝
把桌子的四大塊從包裝里拿出來，找到桌腳上的八個孔的位置，中間有空的擋板裝在后面， 凹面向里；中間沒有孔的擋板裝在下面，凹面向下，把八根螺絲打緊。把木板放到桌架上面，有孔的放到前面來。可以把桌子反過來以方便固定對應的螺絲。把玻璃板對應放到木板上去。
2.機頭的安裝
把方鋁固定在桌子上，注意大孔的位置要整齊才打緊，把腳踏板拿出來，并把腳踏板底部的彈簧掛上去，讓拉索頭露出來。把拉索頭從桌子底下穿過方鋁塊的大孔伸出來，再拿起機頭，把拉索頭穿進機頭上的固定軸內的孔位，這一步需要把焊頭夾往外拉出來，難度較大，可以兩人操作，對準后用配套的十字螺絲把拉索和機頭內的拉索連接起來，然后把機頭放松讓拉索頭進入固定軸內。再把機頭插到方鋁的大孔中，根據工件的高度調整好高低并把方鋁右邊的螺絲打緊。
3.主機的安裝
把主機從包裝里拿出來，放到機頭后方，把兩條電纜打緊在焊頭夾上。注意調整主機與機頭之間的距離，不能因為放得太近讓電纜處于彎曲受力狀態。
4.光學系統的安裝
把顯示器和數據線放到桌子右邊調整好位置，把顯微鏡的安裝架伸到機頭上方的固定架內，把安裝架的圓軸底端伸到固定架圓孔邊緣。把CCD和單筒顯微鏡連接好，裝在安裝架上，把數據線與顯視器連接好，開電源調整好顯示的位置，調整放大倍數和焦距使焊點的地方看得**，然后把固定架上固定安裝架的螺絲打緊。



按鍵功能介紹
◆電壓調整----電壓調節，通過"+" "-"來調整電壓大小，每次調整 0.02 V

◆時間調整----時間調整通過"+" "-"來調整時間長短，每按一次調整 0.01MS

◆壓力調整---- 通過"+" "-"來調整焊接的壓力大小，每按一次調整0.02KG

◆儲存和讀取按鍵---- Read鍵為讀取，按該鍵的時候，會輪流顯示內存里所有的參數，第0組為臨時保存組，關機后沒有保存數據，不能讀出來。

Store鍵----為儲存功能，要把當前的電壓時間壓力電流超限報警等參數保存下來，只要長按Store 鍵三秒，三秒后會有提示保存成功。

要保存一組參數----在設定好了以后同時按住Store 和Read兩個鍵三秒，三秒了以后會提示表示保存成功。

提示：
要刪除一組參數，只要把該組參數的電壓值調到0，然后按保存鍵**可以把該組刪除掉。

要實現鎖鍵功能，只要依次按Store鍵 電壓"+" 時間"+" 壓力"+",要取消該功能則依次按Store鍵 電壓"-" 時間"-" 壓力"-"。

要實現順序點焊功能----連續按五下Read鍵，能實現所有存儲數組的輪流順序使用，再連續按五下Read鍵則取消該功能。

◆計數和電流狀態切換鍵----能在顯示焊點數，報警電流設定，報警電流誤差值設定間切換顯示

在顯示A時，焊接時能顯示出焊接的電流在該狀態下可以通過調整"+" "-"來設定電流的參考值

再按一下計數和電流狀態切換鍵，可以調整電流的誤差值。當實際電流在誤差值外時會報警。

在計數狀態時可以長按計數鍵以清零。

功能表:

功能
實現辦法
功能介紹
數據儲存功能
調整好參數后，按STORE鍵三秒
把當前包括電流誤差設置等的焊接參數存儲到一組數據中
數組增加功能
把新數組的參數調好后同時按Read鍵和Store鍵三秒
建立一組新的數組
數據刪除功能
把Voltage電壓值調到零，按Store鍵三秒
把當前的這組數據去掉
數據保護功能
依次按Store Voltage+ Time+ Force+對數據保護，按Store Voltage- Time- Force-取消保護功能
當對數據保護后，只有Read 鍵和計數和電流狀態切換鍵能用，其他按鍵失效
順序點焊功能
連續五次按Store鍵，取消也是按五次Store鍵
循環使用所有存儲組的焊接參數
壓力誤差矯正功能
把焊頭踩到離工件少于1mm處，同時按Force+ Force-鍵
能把外力數據讀進微機內，微機對該數據作出補償，以保證焊頭與焊件間的壓力與預設的數值相符合
電流監控功能
按計數和電流狀態切換鍵
能看到每次的焊接電流平均值
過流保護功能
按計數和電流狀態切換鍵到顯示電流A位置，這時可以調整參考電流，再按一次計數和電流狀態切換鍵，A字母在閃爍，這時可以調整參考電流的誤差范圍值
能防止電流過大把工件燒壞，也能用于設定一個標準來判斷焊頭的好壞
休眠省電功能
長時間沒有操作自動進入休眠狀態，按Read鍵可重新使用
能更節能環保，更安全
計數功能
按計數和電流狀態切換鍵，在計數狀態長按三秒能清零
能記錄焊點數

焊接過程與技巧
(1) 焊接的順序
先把工件放到焊頭底部，根據工件的高低來調整焊頭的高低，一般的標準是未操作前焊頭底端離焊點位置5mm左右。焊頭的高低調整根據需要有三種方法：
◇如果工件很大，需要大幅度調整機頭和焊頭夾的高低或左右位置，把固定機頭的方鋁上的兩個固定螺絲用打松，機頭這時能上下挪動，從而調整焊頭的高低。
◇如果機頭已經固定或沒辦法移動，可以用4.0的內六角打松機頭面板的右邊的固定螺絲，調整焊頭夾的滑軸上下來調整高低。
◇如果只是很小的移動，只要把焊頭松開調整上下高度**可以了。
把焊頭對準工件焊點，根據線徑調整好焊接電壓，時間，壓力三個參數，用腳控制腳踏板把焊頭踩下，當焊接完成并有聲音提示時，松開焊頭進行下一個工件焊接。
(2) 焊接技巧
熟練是操作的主要技巧，包括腳踩腳踏板的力度，腳和手配合的速度，根據線徑調整參數的經驗，根據焊接情況調整參數的經驗。所以一般需要工人持操作**上崗。
◇對線技巧，可以在焊接前先用焊頭輕碰或壓一下線，以確定焊點的位置，然后再施力焊接。
線盡量經過焊頭的底部中間的兩端才能取得**好的焊接效果。顯示系統上有一個視覺差，因此要把線放到焊頭的中間需要習慣一下看起來是把線壓到后面的這種感覺。
