（同時測試損耗與磁感）

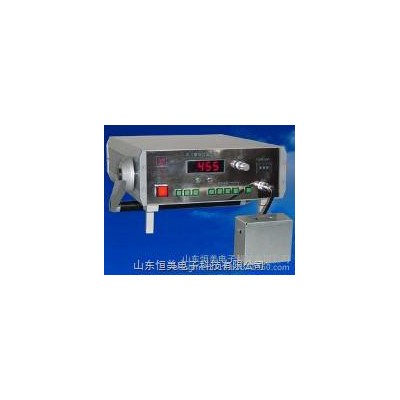

【產品簡介】TYU–2002M型硅鋼片鐵損測試儀，是在原有的對硅鋼片損耗相對測試儀器的基礎上發展起來的后代測試儀,具有測試精度高、重量輕、體積小、便于攜帶、測試簡便、性能穩定等優點，并且可同時測試損耗與磁感，與國標 GB/T13789-92所推薦的測量方法完全兼容，適用于測量各種厚度的冷軋取向、無取向和熱軋硅鋼片的鐵損與磁感參數。
【主要技術指標】
1、 磁感測量：精度達3%；
損耗測量：精度達5%；
2、 測試頻率：50Hz、60Hz可選；
3、 損耗固定設定值：P（1.0、1.5、1.7T）；
4、 損耗手動調節范圍: P （0---1.99T）（連續可調）；
5、 磁感測試（磁場固定設定值）：B（10、25、50、100 （A/cm）；
6、 供電方式：AC220V/50Hz；
7、 高強度鋁合金機箱。
【產品標準配置】
1、單片磁導計
2、測試試樣一付：30×80（mm）
一、儀器基本原理和用途
本儀器采用單片機技術和模擬電子技術相結合，具有體積小重量輕，具有攜帶方便，操作簡單快速，取樣方便，測量重復性好等優點，可以測量矽鋼片的損耗和磁感。
其儀器原理方圖如下：
圖1、
測量范圍損耗測量：0.1---1.99T（連續可調）；
定點：P1.0，P1.5。（普通矽鋼片）
定點：P1.5，P1.7（冷軋取向矽鋼片）。.
磁感測量：定點：2500（A/m）,5000（A/m）（普通矽鋼片）
定點：1000（A/m），2500（A/m）（冷軋取向矽鋼片）
定點：10000（A/m）（此點不測）。
不確定度：損耗： ±3%（與愛波斯坦方圈比對）；
磁感 ±2%（與愛波斯坦方圈比對）。

二、面板說明和操作
1、儀器前面板示意圖如圖2：
圖2
（1） 電源開關―――按下接通電源，釋放關閉電源。
（2） Ｐ1.0―――測量損耗時磁感１特斯拉設定，所有的硅鋼片損耗測量都用到此點，按下此鍵表頭讀數為試樣在１特斯拉的損耗，單位為毫瓦。
（3） P1.5―――測量損耗時磁感１.５特斯拉設定，所有的硅鋼片損耗測量都用到此點，按下此鍵表頭讀數為試樣在１.５特斯拉的損耗，單位為毫瓦。
（4） B10――― 測量磁感時磁場設定按扭，按一下此鍵表頭讀數為試樣在磁場10A/cm（或1000A/m）下的磁感，單位為特斯拉。
（5） B25――― 測量磁感時磁場設定按扭，按一下此鍵表頭讀數為試樣在磁場25A/cm（或2500A/m）下的磁感，單位為特斯拉。
（6） B50 測量磁感時磁場設定按扭，按一下此鍵表頭讀數為試樣在磁場50A/cm（或5000A/m）下的磁感，單位為特斯拉。
（7） 置零―――此鍵只有在需要測量其他點時才用到，按一下此鍵表頭指示為特斯拉，燈１５亮，此時用戶調節手動旋扭，表頭會有變化，例如：表頭指示為１.38 表示此時試樣工作在１.38特斯拉，如再按一下此鍵，燈１４亮，表頭讀數為損耗，單位為毫瓦，如果重復按此鍵，燈１４，１５和表頭將會交替變化。
（8） 儀器輸出，通過一根四芯連接線接磁導計的四芯插座。
（9） 樣品的截面積設定，單位為平方毫米，取２片80x30mm的矽鋼片在天平上稱重，其質量為m（g），試樣密度為d（克／立方厘米）測試樣面積Ｓ＝100xm/8/d。
（10） 表頭調零旋扭?當儀器開機預熱后，在毫瓦燈１４亮?xí)r左右旋轉此旋鈕?，表頭數字將變化，測量開始時，讓毫瓦燈１４，旋轉此旋鈕，使表頭讀數為零。
（11） ３位半數字表頭，在測量過程中其指示單位根據毫瓦燈和特斯拉燈決定，14亮單位為毫瓦，15亮單位為特斯拉。
（12） 指示表頭13的單位，當按了一下p1.0—p1.7時此燈亮，或者偶數次按下置零按扭后該燈也亮。
（13） 指示表頭13的單位，當按了一下B10—B100時此燈亮，或者奇數次按下置零按扭后該燈也亮。
（14） 手動調節旋扭，當按下置零按扭后順時針旋轉，表頭讀數增加，反時針旋轉度數變小，平常請反時針旋轉到**小。
2后面板示意圖如下：
（1） 220V電源插座。
（2） 頻率開關 當要求硅鋼片需要在60Hz下測量磁感和損耗時，需要用到此鍵，此鍵放松，儀器選擇工作頻率為50Hz,按下此鍵，儀器選擇的工作頻率為60Hz。
（3） 輸出和前面板輸出端10相連 功能一樣，磁導計也可接在此。
（4） 功放管加電時請不要讓其表面與旁邊的的物體接觸，讓其充分的通風散熱。
圖 3
三、操作實例
＊注意：（1）操作時當需要選擇按鍵時停留時間不小于一秒
（2）磁導計旋鈕擰緊時只要手感到有點阻力**行不要太緊
1、 確保儀器沒有開機，接上電源插座，用隨機帶的4芯聯線把儀器和磁導計接好，（前面板的10和磁導計的四芯座相聯）。
2、 取樣：從要求檢驗的產品中抽取試驗樣。
對于無取向硅鋼片要求取一片橫向，取一片縱向 ，長度為80mm,寬度為30mm 其中一片縱向取80mm,橫向取30mm,另一片橫向取80mm,縱取30mm，要求試樣平整，周邊無毛刺。
對于取向硅鋼片要求取縱向?qū)嶒?yàn)樣，取2片 ，長度為80mm,寬度為30mm 要求試樣平整，周邊無毛刺。
3、 稱取重量m ,單位為克 **到0.1克,根據試樣品種 確定密度 d,樣品長度為L（cm） L一般取8cm。
4、 計算試樣的橫截面積S（平方毫米），公式如下：
S=100Xm/L/d---------S 按**到0.1平方毫米四舍五入。
把面積設置在撥碼開關11上 例如面積為29.4平方毫米 則撥碼開關的**位選2，第二位選9第三位選4。
5、 反時鐘旋轉磁導計，把2片樣品對齊插入磁導計中，要求樣品正好處在磁導計的正中，再順時鐘旋轉，讓其閉合并和樣品接觸好。
開機，此時表頭13指示應為零，如不為零，應該左右旋轉12號旋扭， 讓其指示到零。
6、 對于熱軋或冷扎硅鋼片，一般只測量P1.0，P1.5和B25 ，B50四點。
7、 按下B25鍵一秒鐘，再松開，記錄表頭數據為B25即為材料在2500A/mm的磁感，你也可以測量B10，B50，B100。
8、 損耗測量：按下P1.0鍵一秒鐘，記錄表頭數據Px,并計算比總損耗 P1.0。
P1.0=Px/m,
例如表頭讀數 P1.0=20.2m w,重量m=20.1克：
計算： P1.0=20.2（mw）/20.1（g）=1.005 （w/kg）。
依據同樣的方法：可測量P1.5。
9、 手動測試損耗：
如果你需要測試其他點的損耗，比如要測材料在1.3特斯拉下的損耗， 操作如下：
A：按一下置零鍵9一秒鐘后，特斯拉指示燈15應該亮，如不亮，請?jiān)侔匆幌轮昧沔I9一秒鐘。
B：順時鐘旋轉面板左邊旋紐14， 此時表頭13將會有數據變化，繼續旋轉，直到表頭指示到1.3 。
C：讀數 按置零鍵9一秒鐘，讓毫瓦燈14亮 記下表頭數據為Px并計算比總損耗
P=P x/m
D：反時鐘旋轉旋紐14到底。
10、 測試完畢后關機。

四 注意事項：
1 開機時磁導計里應該有式樣，不要在未放試驗前開機。
2 注意后面板的頻率開關是否和你所需要的設置一樣。
3 開始測試前 注意調零。

五 儀器清單：
重量：TYU–2002M 5 Kg 尺寸：長X寬X高：300x250x100（mm）
磁導計1.5 Kg 尺寸：長X寬X高： 80X80X180（mm）
1、測量主體 TYU2002M； 一臺；
2、磁導計一臺；
3、隨機試樣2片 ：80X30；
4、四芯連接線一根；
5、 電源線 一根。

六 設備維修
設備維修：通常一年內如設備發生問題，廠家負責免費維修和更換
客服部：0536-2106521

附錄1 熱軋電硅鋼片（帶）的平均密度
鋼號 硅含量（%） 平均密度（g/立方厘米）
酸洗鋼片（帶） 未酸洗鋼片（帶）
D1 0．8—1.80 7．8 7．75
D2 1．81-2．80 7．75 7．70
D3 2．81-3．8 7．65
D4 3．81-4．5 7．55

附錄2 冷軋電硅鋼片（帶）的平均密度
硅含量（%） 0~0.65 0.66~1.40 1.41~2.15 2.16~2.95 2.96~3.70 3.71~4.50
平均密度（g/ cm3） 7.85 7.80 7.75 7.70 7.65 7.60
隨機樣品測試數據
測試頻率 50Hz 質量：m=19.188g
密度：d=7.6g/ cm3
L=80mm 面積S=31.2（平方毫米）
損耗測試工作點（T） 比總損耗（W/Kg） 總損耗（mW）
1.0T 2.03 38.9
1.5T 4.58 87.9
磁感測試工作點（A/m） 磁感（T）
1000 1．458
2500 1．558
5000 1．642
