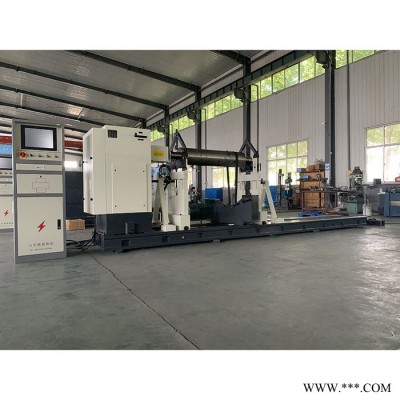

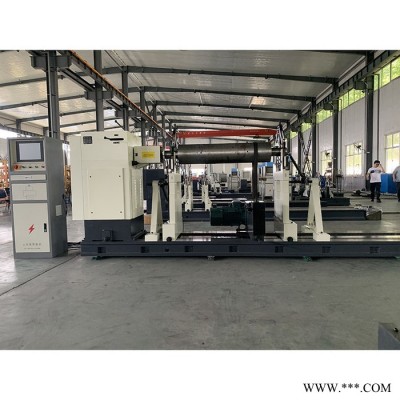

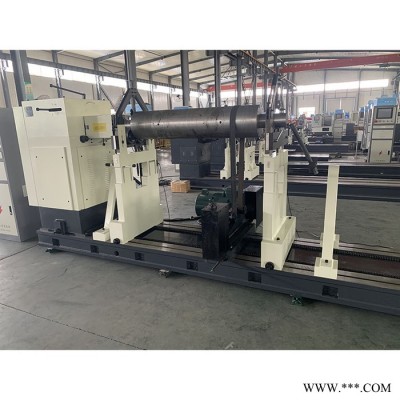

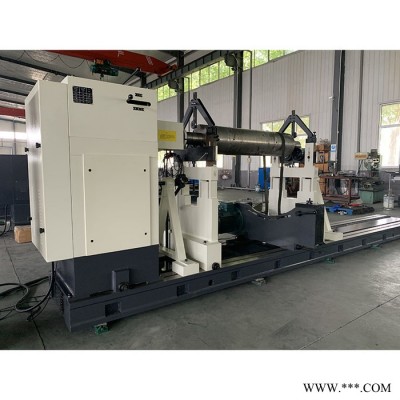

一、產品特點：

通用硬支承動平衡機嚴格按照G B/T 4 2 0 1- 2006組織生產，采用滾輪支承，萬向節驅動，屏顯式結構，工業控

制計算機進行數據處理，15寸液晶觸摸屏顯示：不平衡量和相位角及實時轉速，廣泛應用在造紙機械、紡織機械、

農業機械、電動機、鼓風機等行業；可在單面，雙面及多個校正面上進行平衡，適合大型軸類、盤類、和重心外

伸轉子。我公司2000年自主研發YYW-1及RYW-1嵌入式操作系統，率先實現工控機屏顯測量系統，2006年升級研

發基于Windows操作平臺UBM-221型及UBM-201動平衡機專用軟件，于2008年成功投入生產，測量速度進一步提

高，得到用戶廣泛認可，UBM-221型及UBM-201 Windows動平衡機專用測量軟件，操作簡單，使用方便，具有效

率高，精度準確，顯示直觀，質量可靠，維修方便的特點?？蓪崿F(xiàn)實時參數輸入，預覽，試驗、結果存儲、打印、

操作全部菜單結構，人機對話，自動提示。

二、主要技術指標：

驅動方式：

萬向節驅動，15kw電機及臨工四檔變速齒輪箱

測量系統：

自主研發的UBM-201及UBM-221型動平衡機專用測量軟件

HBW-K5型動平衡機技術指標：

1）萬向節傳動的工件質量范圍（KG）：             300-5000kg

2）萬向節傳動的工件**大回轉直徑：           φ2400

3）兩支撐間距離：                           340-3100

4）萬向節端面至右擺架中心**大距離：          3100

5）萬向節支承處軸徑：               φ20-150mm（標準支承滾輪架）

6）**小可達剩余不平衡量（gmm/kg）：                 ≤1

7）平衡減少率（％）：                               ≥90

8）萬向節平衡轉速（r/min）：                      250/435/708/1164檔內無級變速

9）電機功率（KW）：                             15kw

10）傳動方式：                                   萬向聯軸節

11）工作環境：                             溫度-5℃…45℃；濕度0-85％

三、設備配置：

1、設備床身尺寸為： 4300mm壹節床身，床身上有兩條用于擺架移動和固定擺架的T型槽；

2、在床身上安裝標準支承擺架2套

擺架采用QT450鑄鐵件，整體式結構，滾輪為懸臂支承，帶可鎖定和可調節裝置的壓板安全架，

彈性梁后面裝有壓電傳感器總成，用于檢測擺架的振動

3、萬向節驅動部分：

床頭箱1件；

15kw電機及臨工四檔變速齒輪箱；

帶刻度盤的萬向聯軸節1套。

專用萬向節1套，帶安全防護罩；

基準信號傳感器1套；

4、強電部分包括：控制柜前面的操作控制面板上裝有的電源開關，啟動停止旋鈕，和安裝在立式工業機柜內部的強電

     控制電路板，空氣開關，以上所有低壓電器元件均采用國內**產品。采用深圳英威騰變頻器進行無級調速。

5、測量系統包括：

32位工業計算機15吋平板液晶觸摸顯示器1臺；

聯想抗干擾鍵盤1件、鼠標1件；

電控柜

產品地腳螺栓和調整楔鐵及隨機工具一套

平衡機軟件和技術手冊一套

山東銀箭數控設備有限公司于平衡機制造行業已有20多年歷史。公司擁有30多位技能嫻熟、

經驗豐富的車間生產工人，月銷售額近200萬元人民幣。公司制造技術經過20余年積累、

發展愈發成熟，銀箭平衡機受到廣大新老客戶的支持，業務蒸蒸日上。

公司產品主要有萬向節平衡機、圈帶平衡機、立式平衡機、臥式平衡機、傳動軸平衡機、

全自動平衡機、貫流風葉平衡機、自動定位平衡機、軟支承平衡機等多種平衡機型號。

廣泛應用于風機、電機、葉輪、汽車、空調、航空航天等各大領域中。
