一、產品特點：

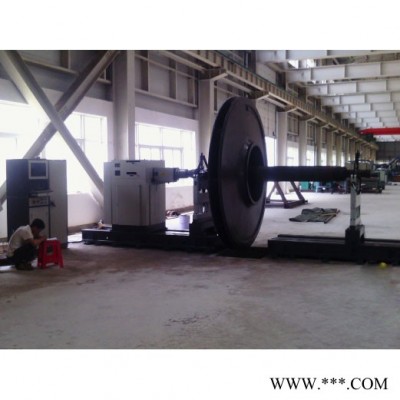

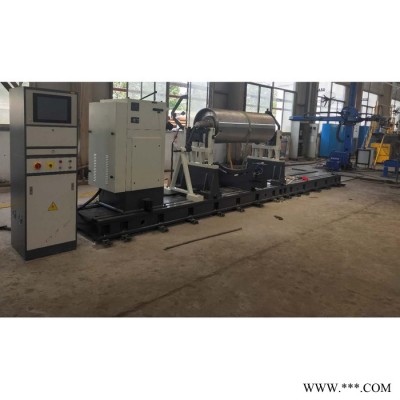

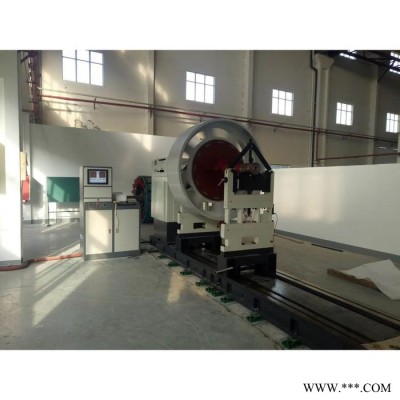

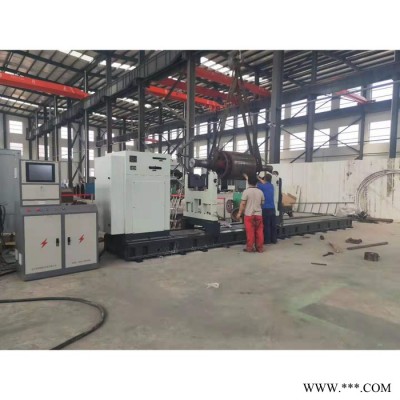

     HBW-K20通用硬支承動平衡機嚴格按照G B/T 4 2 0 1- 2006組織生產，采用滾輪支承，萬向聯軸節驅動，屏顯式結構，工業控制計算機進行數據處理，15寸液晶觸摸屏顯示：不平衡量和相位角及實時轉速，廣泛應用在造紙機械、紡織機械、農業機械、電動機、鼓風機等行業；可在單面，雙面及多個校正面上進行平衡，適合大型軸類、盤類、和重心外伸轉子。我公司2000年自主研發YYW-1及RYW-1嵌入式操作系統，率先實現工控機屏顯測量系統，2006年升級研發基于Windows操作平臺HBM-221型及HBM-201動平衡機專用軟件，于2008年成功投入生產，測量速度進一步提高，得到用戶廣泛認可，本機軟件采用HBM-221型及HBM-201 Windows動平衡機專用測量軟件，操作簡單，使用方便，具有效率高，精度準確，顯示直觀，質量可靠，維修方便的特點。可實現實時參數輸入，預覽，試驗、結果存儲、打印、操作全部菜單結構，人機對話，自動提示。

二、主要技術指標：

驅動方式：

萬向節驅動，55kw電機及四檔變速齒輪箱

為了大型工件轉子安放和調整的方便，同時齒輪箱在床頭上箱還可微調約15mm，并且整體床頭箱可沿長身自由移動，以防工人安裝工件時碰損萬向節，以實現快速連接。

測量系統：

自主研發的HBM-221windows版動平衡機專用測量軟件

動平衡機技術指標：                               HBW-K20型

1）工件質量范圍（KG）：                                   600-20000kg

2）工件**大回轉直徑：                               φ2400 (分體床身φ3200）

3）床身長度：                                        3100*2

4）支承處軸徑：                            φ40-200、φ180-360（兩套滾輪）

6）**小可達剩余不平衡度（gmm/kg）：                         ≤1

7）平衡減少率（％）：                                       ≥90

8）萬向節平衡轉速（r/min）：                           270/476/757/1164

9）電機功率（KW）：                                       55kw

10）傳動方式：                                       四擋變速箱＋萬向聯軸節

11）工作環境：                                      溫度-5℃…45℃；濕度0-85％

三、設備配置：

1、設備床身尺寸為：3100mm兩節床身分體安裝，床身上有兩條用于擺架移動和固定擺架的T型槽；

2、在床身上安裝標準支承擺架2套

擺架采用QT450鑄鐵件，模塊式結構，滾輪為”H型”支承，帶可鎖定和可調節裝置的壓板安全架，彈性梁后面裝有壓電傳感器總成，用于檢測擺架的振動

3、萬向節驅動部分：

床頭箱底座1件；

四檔機械齒輪變速箱1臺；

55KW大功率電機1臺；

帶刻度盤的萬向聯軸節1套。

（可軸向移動15mm用于安裝工件時的微調）；

隨機配兩套萬向節，額定扭矩2500 / 300 Nm，帶安全防護罩；

基準信號傳感器1套；

5、強電部分包括：控制柜前面的操作控制面板上裝有的電源開關，啟動停止旋鈕，調速旋鈕，和安裝在立式工業機柜內部的強電控制電路板，空氣開關，英威騰變頻器，變頻器專用濾波裝置，以上所有低壓電器元件均采用國內**產品。

6、測量系統包括：

32位工業計算機15吋平板液晶顯示器1臺；

聯想抗干擾鍵盤、鼠標各1件；

                        電控柜一個
