品牌	safevalue
型號	SV-HA-60B
加工定制	是

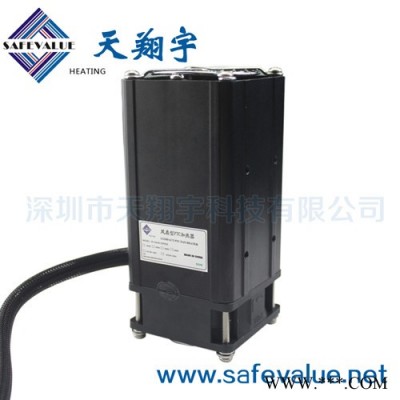

產品名稱：機柜加熱器（帶接線盒）參數：型號： SV-HA-60B
功率： 200W、300W 、350W 電壓：48V、100-120V、220-230V
尺寸：130*60*60mm

---

產品特性 緊湊型設計，區別傳統結構設計，體積小質量輕，方便安裝 高效加熱，數分鐘達到理想效果 品質可靠，穩定性好，連續工作的壽命可達65000H 安全可靠，前后配有金屬網罩，散熱片和外殼氧化處理 選配溫控單元，實現自動開啟和關閉 采用標準的220VAC或110VAC供電 配備標準DIN35mm卡扣可選溫控/熔斷二級保護 配有專用接線盒，安全方便

---

---

產品概述及應用領域：SV-HA-60B系列風扇型陶瓷PTC發熱器是根據各種柜體內空氣加熱（或防凝露）的需要而設計，使用時可有效保持柜內的溫度恒定在需要（設定）的狀態，保證柜內電子元器件的安全運行，減少事故發生，延長使用壽命。主要應用于ATM自動柜員機、自動售票系統、各類閘機、開關柜、光伏機柜、風力發電機柜、電力機柜、通訊機柜等。

---

技術參數：
SV-HA-60B-220-300


發熱體	陶瓷PTC發熱板
風扇	永磁同步電動機 VAPO 17.5CFM(50HZ)   18CFM(60HZ)壽命65000H  at  25℃(77℉)
額定輸出功率 at 25℃(77℉)	250W~350W
沖擊電流	≤6A
選配熔斷器	250V/10A（熔斷溫度110℃）
供電電壓	220~240VAC 50/60HZ
工作的環境溫度	溫區：-40℃~50℃（-40℉~122℉）
工作的環境濕度	MAX:90%RH
工作時殼體的表面溫度	MAX:60℃（140℉）
前后安裝防護網	有（Presence）
絕緣強度	1500V/60S
產品質量	500g
產品尺寸	60*60*130mm
可調溫度控制器	可選裝
出風口溫度	50-70度
壽命	10年
安裝方式	M4螺絲固定或35mm DIN導軌卡扣固定
選配溫度保護開關	250V/8A（斷開溫度80℃）

加熱器外觀尺寸圖：





---

安裝示意圖（ 卡扣安裝和4個M4孔安裝，兩種方式 +溫度控制器）1、35mm DIN導軌卡扣 安裝




---

2、 M4螺釘孔  安裝




---

3、與溫控器接線圖





---

電路示意圖：




電流變化圖：




---

功率隨環境溫度變化圖：

---

風扇型陶瓷PTC加熱器產品選型列表

型號	電壓	功率	重量	尺寸	備注
SV-HA-60B-48-200	DC48V	200W	500g	130*60*60	卡扣安裝/螺釘安裝
SV-HA-60B-110-200	AC110V	200W	500g	130*60*60	卡扣安裝/螺釘安裝
SV-HA-60B-110-300	AC110V	300W	500g	130*60*60	卡扣安裝/螺釘安裝
SV-HA-60B-220-200	AC220V	200W	500g	130*60*60	卡扣安裝/螺釘安裝
SV-HA-60B-220-300	AC220V	300W	500g	130*60*60	卡扣安裝/螺釘安裝
SV-HA-60B-220-350	AC220V	350W	500g	130*60*60	卡扣安裝/螺釘安裝
