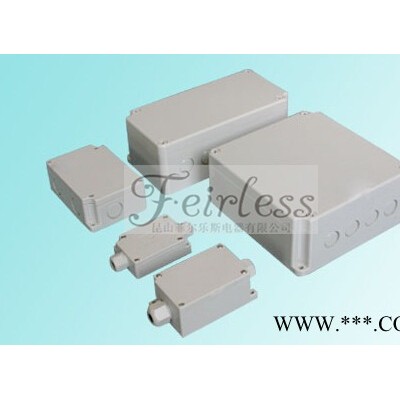

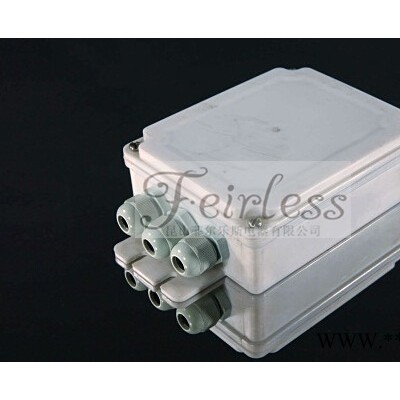

接線盒

接線盒如何選取

    接線盒的選擇主要看的信息應該是組件的電流大小，一個是工作的最大電流，一個是短路電流，當然短路電流時組件能夠輸出的最大電流，按照短路電流核算接線盒的額定電流應該是安全系數比較大的，按照最大工作電流算接線盒的話就是安全系數小一點。

  首先來講，我們必須確立的一個條件，不論是短路電流也好，還是最大工作電流也好，組件所標稱的數據都是在標準的測試條件下的數值即環境溫度 25℃，標準的光照強度1000W/m2，AM1.5條件下的測試數據。

    但是我們必須明確一點，組件發到不同地區，不同地區的光照強度會產生變化的，像西藏、寧夏及新疆等部分地區部分時間段的光照強度可能會達到1700W/m2左右，那么這個時候電池片的電流和電壓將會隨著光照強度的變化而變化，本人做過這一方面測試，當光照強度從1000-1300W/m2時，電流成線性上升的趨勢。

  因此，現在對于大多數的組件生產廠家來講沒有明確的選型標準，可能都是經驗值，有的選擇的標準是最大工作電流的1.25倍，有的選擇系數是1.3、1.4 但是我認為都沒有科學依據。

    筆者認為最科學的選擇依據應該根據應該拿出電池片的電流電壓隨光照強度的變化規律，必須了解你所生產的組件用在那個地區，在這個區域內的光照最強的時候是多大，然后對照電池片的電流隨光照強度的變化曲線，查處可能的最大電流，然后選擇接線盒的額定電流，應該比較科學。

    還有至于組件多少瓦，給我配一個這么多瓦的接線盒的說法是不確切的，如果你選擇156*156 的片子做組件，不論你的組件有幾片組成，目前所有的組件電池片的連接方式都是串聯的方式連接，因此電池片的性能已經決定了組件的電流大小，電壓就取決于組件的電池片的串聯數量，所以組件的電流大小是選擇接線盒的重要參數，開路電壓不是沒有用，只是參考一下就可以了，因?yàn)殚_(kāi)路電壓有關的只是二極管的反向耐壓，一般的情況下都可以滿足，因?yàn)榫w硅電池的發電原理就是低電壓高電流，所以一定要關注接線盒的電流，非常非常重要的參數！接線盒重要的就是穩定性與可靠性，滿足長時間安全使用，因此接線的散熱性和二極管的節溫至關重要，只有節溫低，接線盒的結構散熱良好才能夠保證接線盒長期工作的可靠安全性。

二極管節溫低有多方面益處，一方面是保證接線盒自身的安全，另一方面就是關系到組件的安全。接線盒都是經過認證的，從他的本身來講，材料大家用的都差不多，防護等級都是測試過的，只要是供應商不動材料腦筋，選接線盒的時候沒必要自己再去做環境試驗。

  因此對于組件廠選擇接線盒就關心兩個方面的指標就足夠了：

  第一方面就是二極管的額定電流節溫測試結果。

  由于二極管的節溫過高會導致二極管的本身的損壞和使用壽命的降低，大家對于半導體的壽命應該有所了解，同時對接線盒盒體的自身安全也是很大的威脅，另外溫度過高長時間可能會危及組件的安全，比如溫度過高可能會導致背板的松動等等。非常危險！

  目前市場流通的接線盒在75℃恒溫環境溫度，通過標稱的額定電流1小時，二極管節溫179℃以上，這是一個非?？膳碌臄?shù)據。做組件的朋友都知道，組件層壓的溫度應該在150℃左右，179℃這個溫度可想一下有多么危險，因?yàn)槲覀儨y(cè)量的都是二極管箱體表面溫度，二極管芯片的溫度會更高，二極管的管腳都是銅，銅的導熱系數遠遠高于塑料封裝材料的導熱系數，因此接線端子的溫度會非常高，目前很多接線盒廠家為了降低二極管在盒體內部的節溫，把接線端子設計的非常大，為了把二極管工作的熱量傳導到端子上，可以滿足二極管在做TUV測試時的節溫要求，但是熱量因?yàn)槭撬芰蠚んw，熱量是散發是非常慢的，這樣的話，滿足TUV測試時沒有問題的，因?yàn)闇y(cè)試的條件是通額定電流1h，另外就是通額定電流的1.25倍1h，這時不計算二極管的節溫了，很多目前市場上的接線盒此時的節溫已經在200℃以上，接線盒本身可能會受熱變形，但是此時按照標準判定合格的標準只是看看二極管的功能性，不看其他的。但是組件在實際應用過程當中，發生遮蔽效應的時間是不確定的，因此如果長時間工作的話，熱量散發不出來，長時間積累，對接線盒本身的安全潛在的威脅巨大，并且導致背板粘接層松軟的可能性也是完全存在的。

第二方面就是要關心接線盒的整體電阻，因?yàn)檫@個涉及到功率的損耗，測試可以這樣，把接線盒的連接器正負極連接到一起，然后用微歐表測量?jī)蓚?cè)端子頭部的整體電阻，這個電阻值就是接線盒長期工作包括導線在內的整體電阻，電阻越大的盒子功率損耗越大，非常不利！目前156多晶的240W以上組件大多用的都是雙排二極管設計，由于考慮認證時二極管的節溫要滿足測試，接線端子設計的非常大，因此導致接線盒的整體電阻都比較大，通常情況下目前市場上的產品電阻均大于13毫歐。這么大的電阻功率損耗對于組件來說也是一個相當可怕的數據。

隔爆型接線盒

1  范圍

本標準規定了隔爆型接線盒（以下簡稱接線盒）的產品分類、要求、試驗方法、檢驗規則、標志、使用說明書、包裝、運輸及貯存等內容。

本標準適用于接線盒的設計、制造和檢驗。接線盒用于額定工作電壓至1140 V，額定工作電流至500A的工廠和煤礦井下爆炸性氣體環境中，作為電線，電纜接線之用。

2  引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB/T2423.4-1993   電工電子產品基本環境試驗規程  試驗Db：交變濕熱試驗方法

GB 3836.1-1983    爆炸性環境用防爆電氣設備  通用要求

GB 3836.2-1983    爆炸性環境用防爆電氣設備  隔爆型電氣設備“d” GB/T4942.2-1993   低壓電器外殼防護等級 GB 9969.1-1998    工業產品使用說明書  總則 GB/T14048.1-1993  低壓開關設備和控制設備  總則 JB/T3139-1991     防爆電器  產品型號編制方法 3產品分類 3.1分類

3.1.1按使用場所分： a）Ⅰ類  煤礦井下用；

b）Ⅱ類  工廠用（戶內、戶外)； 3.1.2  按引入裝置的型式分： a）壓緊螺母式；

b）壓盤式或金屬密封環式； c）鋼管布線式。 3.2基本參數 3.2.1額定工作電壓

a）交流：36，127，220，380，660，1140V； b）直流：36，110，220V。 3.2.2額定工作電流

10，20，40，63，100，160，200，315，400，500A。 3.3產品型號

接線盒的產品型號應按JB/T 3139的要求進行編制，并按規定的程序提出申請。經主管單位審批后，確定在產品技術文件中。

4  要求

4.1接線盒應符合本標準要求，并按照GB 3836.1中規定的程序經國家認可的質量監督檢驗部門審批的圖樣及文件制造，在取得“防爆合格證”后方可生產。

4.2工作條件

接線盒在表1所列條件下應能正常工作。

4.3性能要求

4.3.1接線盒應能承受工頻耐壓試驗考核，歷時1min而無擊穿或閃絡現象。其工頻耐壓的試驗電壓值列于表2。

 冰雪霜露 有

污染等級 3級 安裝類別 Ⅲ

4.3性能要求

4.3.1接線盒應能承受工頻耐壓試驗考核，歷時1min而無擊穿或閃絡現象。其工頻耐壓的試驗電壓值列于表2。

表2   工頻耐壓的試驗電壓值

額定絕緣電壓Ui

工頻耐壓試驗電壓值（有效值）

Ui≤60 1000 60＜Ui≤300 2000 300＜Ui≤660 2500 660＜Ui≤1200

4200

4.3.2接線盒隔爆外殼靜態強度應符合GB3836.2-1983中19.2.3的規定。 4.3.3Ⅱ類場所戶外用接線盒外殼防護等級應不低于IP53。

4.3.4接線盒長期工作時,其接線端子的溫升應不超過表3中所規定的數值.工作于Ⅱ類場所的接線盒外殼溫度應符合表4的規定。

4.3.5  礦用接線盒的耐濕熱性能，應符合GB3836.1-1983中第28章的規定，嚴酷等級為高溫40℃，試驗周期6 d，試驗后絕緣電阻不小于表5所列數值，隔爆面不應有銹蝕現象，并能承受4.3.1條規定的工頻耐壓試驗。

4.3.6  接線盒外殼的耐沖擊性能應符合GB3836.1-1983中第2l章的規定。 4.3.7  接線盒電纜引入裝置的夾緊性能和密封性能應符合GB3836.1-1983中第27章和GB3836.2—1983中第21章的規定。

4.3.8  接線盒橡膠材料的耐老化性能應符合GB 3836.1-1983中第29章的規定

4.3.9  接線盒采用塑料外殼時．其外殼的熱穩定性能應符合GB 3836.1-1983中24.2的規定。

4.4結構要求

4.4.1  接線盒隔爆外殼材質應符合GB 3836.1-1983中第7章、第8章和GB 3836.2-1983中第3章的規定。

4.4.2  接線盒不同電位的導電零件之間的電氣間隙和爬電距離應符合表6的規定。

4.4.3  接線盒隔爆面的表面粗糙度Ra值應不低于3.2μm，并須進行防銹處理（除塑料、有色金屬外），但不準涂油漆。

4.4.4  接線盒隔爆接合面的長度及隔爆接合面的間隙應符合GB 3836.2--1983中第6章的規定。

4.4.5  接線盒的緊固件應設有防止自行松脫的裝置。

4.4.6  接線盒所有用黑色金屬制成的零部件，應進行防銹處理。

4.4.7  金屬制成的接線盒外殼應設內、外接地螺栓，其規格應符合GB 3836.1--1983中第15章的規定．并標注接地符號“   ”。

4.4.8  金屬制成的接線盒其內腔非加工表面涂耐弧漆。其外表面：礦用1140V的涂黃色磁漆，660 V以下的涂灰色磁漆。

4.4.9  接線盒采用塑料外殼時，除應符合本標準的有關要求外，還應符合以下規定。

4.4.9.1  塑料外殼須采用不燃性或難燃性材料制成。 4.4.9.2  塑料外殼表面的絕緣電阻值須不大于1×109Ω。 5  試驗方法

5.1  一般檢驗和外觀檢驗按GB/T14048.1的有關規定進行。 5.2  隔爆參數檢驗按GB 3836.2-1983中第6章的規定進行。 5.3  工頻耐壓試驗按GB/T14048.1-1993中8.2.3.4的規定進行。 5.4  靜態強度試驗按GB 3836.2-1983中附錄A的規定進行。 5.5  外殼防護能力試驗，按GB/T4942.2-1993中第8章的規定進行。 5.6  溫升試驗按GB/T14048.1-1993中8.2.3.3的規定進行。 5.7  濕熱性能試驗按GB/T 2423.4的規定進行。

5.8  外殼沖擊試驗按GB 3836.1-1983中21.1的規定進行。

5.9  引入裝置的夾緊作用和密封性能試驗分別按GB 3836.1-1983中第27章和GB 3836.2-1983中21.1的規定進行。

5.10  橡膠材料的老化性能試驗按GB 3836.1-1983中第29章的規定進行。 5.11  塑料外殼的熱穩定性能試驗按GB 3836.1-1983中24.2的規定進行。 6  檢驗規則

接線盒的檢驗分出廠檢驗和型式試驗。 6.1  出廠檢驗

6.1.1  每臺接線盒必須經檢驗合格并附有產品合格證方能出廠。 6.1.2  出廠檢驗項目 a）一般檢驗； b）外觀檢驗； c）隔爆參數檢驗；

d）靜態強度檢驗（水壓試驗）； e）工頻耐壓試驗。 6.2型式試驗

6.2.1  有下列情況之一時須進行型式試驗： a）新試制的產品；

b）正式生產后如結構、材料或工藝更改可能影響產品性能時； c）產品轉廠生產或停產三年后，恢復生產時； d）國家質量監督機構提出進行該項試驗要求時；

e）正常生產的產品每隔五年進行一次。
