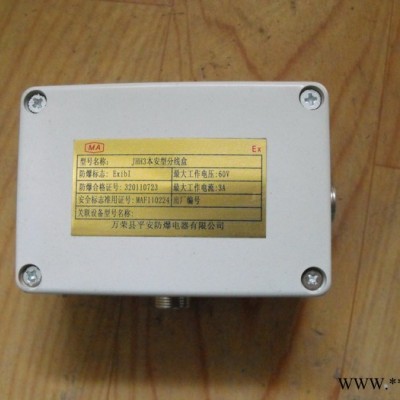

JHH3本安電路分線盒

1.概述

JHH3本安電路分線盒（以下簡稱分線盒）是一種和煤礦井下各種機電設備及監控、通訊等系統的本安電路中，配套使用的專用分線盒。該分線盒有3個出線口。該分線盒防爆性能良好，非常適宜在含有瓦斯或煤塵**危險的煤礦井下及其他危險場所中使用。

2.工作原理

   JHH3本安電路分線盒是一個不含任何貯能元件的無源器件。正常運行時，所產生的火花、電弧和危險溫度均不點燃甲烷空氣混合物，符合GB3836.4-2000中本安設備的規定。該分線盒是一個長方形殼體，連接電纜通過航空插件接進入殼體內部，實現合理對接。達到防爆要求。

3.型號命名與分類

3.1型號命名

               J HH   3

    出口數量

    礦用本安型接、分線盒

    礦用電纜光纜組件及連接器件

3.2分類：

分線盒符合GB 3836.4-2000中規定的簡單設備，其防爆型式為礦用本質安全型，防爆標志為“ExibⅠ”。

4.技術要求

4.1一般要求

分線盒應符合Q/WPF02-2011標準的規定，并按照規定的程序批準的圖樣和技術文件制造。

4.2環境條件：

4.2.1分線盒應在下列環境條件下工作：

環境溫度：(-20~40)℃

濕度：≤95%

環境大氣壓：86kPa~110kPa

有振動、沖擊、淋水及有煤塵與瓦斯**性氣體混合物的煤礦井下。

4.2.2貯存溫度：－40℃~＋60℃

4.3主要技術參數

4.3.1接觸電阻：常態下不大于0.01Ω，振動與沖擊試驗后不大于0.05Ω。

4.3.2接點容量：60V/3A DC。

4.3.3外形尺寸：100×70×50 mm

4.3.4重量：≤0.3kg

5.  使用方法

用戶在得到分線盒后，應立即檢查是否有因運輸?shù)脑蚨鸬牟考p壞。然后關閉電源，按照說明書的要求，安裝到規定的地方。送電之前先檢查連線是否有誤，請注意：在輸入直流電時不要把正負極性接錯！通電檢查連接是否可靠，測試配接設備通電后其應具備的性能是否正常，說明連接是否成功。

接線盒示意圖：

6.故障原因及排除方法

7.隨機文件

分線盒             1只

產品合格證         1份

使用說明書         1份

防爆合格證         1份

安全標志準用證     1份

8.售后服務

凡本公司售出的產品，在三個月內，是正常使用中損壞的，公司實行三包，負責免費更換。三個月過后，只收取適當?shù)某杀举M。
