產品概述

     高壓電機水泵巡檢控制設備主要是針對運用得越來越多的大型高壓電機水泵而設計制造的巡檢控制設備，隨著我國工業的發展，為了保證工業企業的生產和消防，大型企業的泵站選用了6~10KV的高壓電機作為水泵的驅動動力，這些電機功率大、電壓高，需要配備高壓啟動設備，我公司研制的OL-XJKZ(GY)型巡檢控制設備很好的解決了用一套高壓設備既能啟動運行高壓電機又能進行日常巡檢的問題。

產品配置

     高壓電機水泵巡檢控制設備由高壓變頻器柜、高壓旁路柜、高壓電機巡檢柜組成，高壓電機水泵可以單獨啟動運行，也可以做成一用一備互為備用。

     1、單臺高壓電機水泵的啟動運
     單臺高壓電機水泵的運行過程是：首先通過高壓變頻器柜使高壓電機啟動，當啟動轉速達到額定轉速時通過高壓旁路柜切換到工頻回路進入正常運行的工作狀態；水泵電機的啟動和停止，變頻和工頻控制回路的切換和互鎖是通過低壓控制室的PLC實現的，高壓變頻柜設帶電顯示器、綜合保護器、電流互感器、電流表、五防鎖及相關操作機構，確保高壓變頻柜的操作安全。

     2.一用一備高壓電機水泵的啟動運行：
     在一用一備的二臺高壓電機水泵配置中，需設二臺高壓旁路柜，當1#水泵運行時通過高壓變頻器使1#水泵電機啟動，電機轉速達到額定轉速時切換到1#高壓旁路柜，通過1#高壓旁路柜接到工頻回路，使1#水泵正常運行；在運行過程中如果1#水泵發生故障，1#水泵報警，1#高壓旁路柜斷電，2#水泵電機自動接到高壓變頻器回路，2#水泵電機通過高壓變頻器啟動，電機轉速達到額定轉速時，切換到2#高壓旁路柜，通過2#高壓旁路柜接到工頻回路，使2#水泵正常運行；二臺水泵電機的啟動和停止，變頻和工頻控制回路的互鎖，1#、2#水泵控制回路的互鎖都是通過低壓控制室的PLC實現的，高壓旁路柜設帶電顯示器、綜合保護器、電流互感器、電流表、五防鎖及相關操作機構，確保高壓變頻柜、高壓旁路柜的操作安全。

     高壓變頻柜和高壓旁路柜是2臺互為聯系又互鎖的電控設備，通過低壓控制室PLC的程序既可以實現2臺水泵電機一用一備的運行，也可以實現一臺變頻和一臺工頻的運行以滿足現場的需要，高壓水泵控制系統設置了所有高壓電機必須設置的各種報警信號，這些信號通過水泵巡檢控制柜的觸摸屏進行監控。

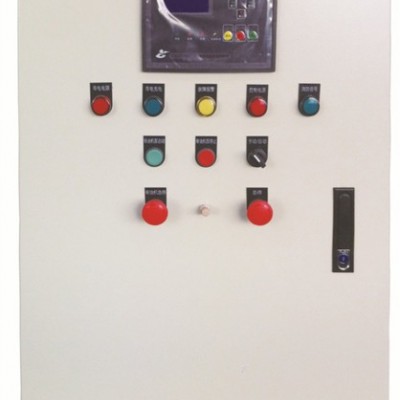

高壓電機水泵巡檢柜

     高壓電機水泵巡檢柜是日常對水泵系統進行巡檢的設備，水泵長期閑置，安裝使用的條件也比較惡劣，通過高壓電機水泵巡檢柜對水泵進行定周期、定時間、定轉速的巡廻檢測，可以使水泵長期保持在可靠的運行狀態；我公司研制開發的智能巡檢控制設備，采用可編程序控制器、人機界面等技術，控制高壓系統的高壓變頻器，通過變頻器輸出的低頻電流對水泵電機進行巡檢，高壓電機水泵巡檢柜設置的各種模塊能有效的接收系統內電路、管路的各種信號，巡檢柜的人機界面顯示系統的各種運行參數，當系統設備發生故障時及時發出報警信號，保障水泵系統的可靠運行，高壓電機水泵巡檢柜的問世，解決了用一套高壓設備既能啟動運行高壓電機又能進行日常巡檢的問題。

產品型號

     OL-XJKZ(GY)-X/XXX
     型號說明：OL:歐菱電氣公司標識，XJKZ:巡檢控制,(GY）：高壓電機，-X:水泵電機的回路數，/XXX:水泵電機的**大功率.

外形尺寸

     單電機啟動巡檢：

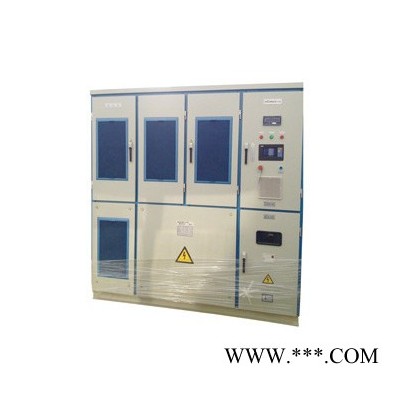

     a) 高壓變頻柜1臺（2150X1600X2450 寬X深X高）

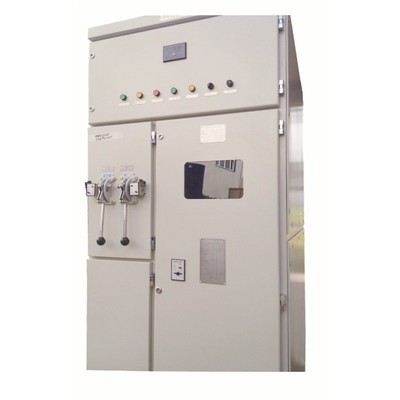

     b) 高壓旁路柜1臺（1000X1600X2300寬X深X高）
     c) 巡檢控制柜1臺（800X600X2000寬X深X高）

     一用一備2臺電機的啟動巡檢：
     a) 高壓變頻柜1臺（2150X1600X2450 寬X深X高）
     b) 高壓旁路柜2臺（1000X1600X2300寬X深X高）
     c) 巡檢控制柜1臺（800X600X2000寬X深X高）（用于消防的高壓電機水泵應配置高壓雙電源柜）

訂貨須知

     1. 提供水泵高壓電機的銘牌參數：電壓、電流、功率、功率因數、防護等級；
     2. 提供水泵管路的參數：管道壓力、安裝傳感器的管道需提供傳感器的種類、規格，安裝電動閥的管路需提供電動閥電機功率；
