電極行程	5cm
電流	直流
工作形式	點焊
頻段	中頻
驅動形式	氣動
用途	焊接
最大短路電流	6000
作用對象	金屬
作用原理	逆變
焊接原理	對焊
品牌	廣州精源電子
型號	JYD

簡要說明：

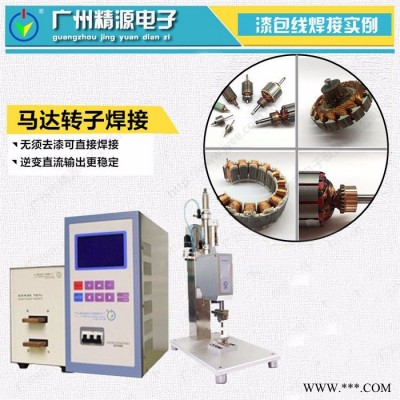

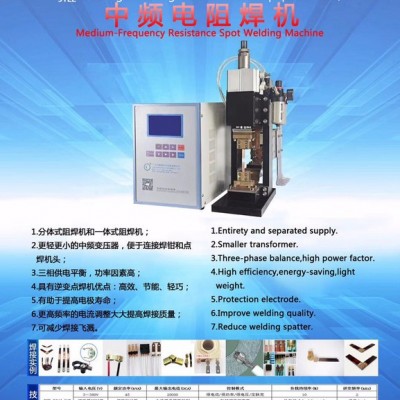

   微型馬達端蓋點焊機/馬達端蓋碰焊機(逆變直流點焊電源)可提高焊接工藝，焊接時間可控制在0.25ms，對焊接時間任意控制，控制精度高。

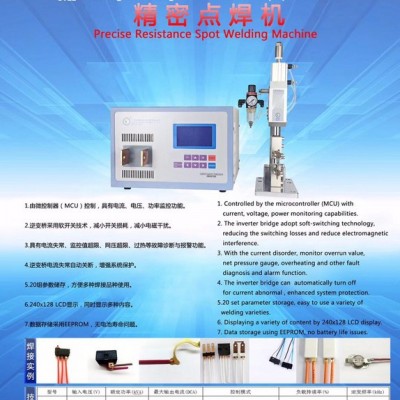

 一、產品描述



◆1kHz、4kHz、8kHz逆變頻率，控制精度高；

◆LCD顯示直觀，操作方便；

◆接口功能完善，配RS232通訊接口，適合各類專機配套；

◆恒流、恒壓、恒功率、定脈寬等控制方式；

◆三段加熱方式，電流緩升緩降控制；

◆設定參數上、下限監控；

◆產品型號齊全，適應面廣。



二、產品優勢

1、具有控制精確、工藝適應性廣且節能、高效、穩定、操作簡便等諸多優點。

2、  能事先定電流、定電壓、定功率、定脈寬、定溫控制。焊接電流保持穩定，避免受電網電壓不穩的影響，大大減少虛焊。

3、 逆變直流點焊電源設備時間調節分辨率可達0.25ms（4kHz逆變頻率），反饋控制的響應速度快，輸出穩定性好。

4、直流輸出，加熱集中，焊接時間縮短，對焊接時間任意控制。

5、 設備體積小，非常輕巧，更節能。

       我公司產品主要包含：電阻焊機電源、精密點焊機、脈沖熱壓焊機、縫焊機、微弧焊機等焊接設備，廣泛應用于電子行業、照明行業、汽車電池行業、機械五金行業等；公司的主打產品：點焊機電源致力于為廣大自動化廠商做配套服務。



逆變直流電阻焊接電源是采用IGBT逆變技術、微機控制技術和現代電力電子技術開發的新型電源。由于采用AC－DC－AC－DC的變換技術，時間控制達到毫秒級精度、控制響應和控制精度大大提高；直流輸出，使焊接工藝性顯著改善；逆變技術還使設備具有小型、節能高效等一系列優點；微控制器（MCU）與電子技術的采用使該設備具備現代設備的優秀功能，包括數字控制、監控、故障診斷與保護、數據傳輸?shù)?，設備功能齊全、靈活方便、適應面廣。該類設備特別適合于漆包線的點焊、銅、鋁等有色金屬材料的點焊、合金材料的點焊、精密零件的點焊和高質量產品的點焊。

    微點焊逆變直流電阻焊接電源可應用于自動化焊接設備，我們提供的是中頻逆變直流焊接電源，適合自動焊接要求的高效、高焊接一致性的要求。是自動焊接機的最佳選擇，歡迎自動化設備廠商咨詢。

電阻焊工藝簡介：

       焊件組合后通過電極施加壓力，利用電流通過接頭的接觸面及鄰近區域產生的電阻熱進行焊接的方法稱為電阻焊。電阻焊具有生產效率高、低成本、節省材料、易于自動化等特點，因此廣泛應用于航空、航天、能源、電子、汽車、輕工等各工業部門，是重要的焊接工藝之一。



目前市場上的電阻點焊機大概可以分三種類型：儲能點焊機、工頻交流點焊機、逆變直流點焊機。各點焊機區別如下：

      儲能點焊機和交流點焊機屬于傳統點焊機，近幾年經過技術的不斷更新創新，逆變直流點焊機漸漸取代了傳統點焊機的位置，在設備穩定性和控制精準度方面，逆變直流點焊機的性能要大大領先。我公司的電阻點焊機屬于逆變直流點焊機。

工頻交流電源：電流脈動，半波之間存在冷卻間隔，時間調節分辨率20ms（最小10ms），反饋速度慢（10ms）。

電容貯能電源：脈沖電流放電，時間不可調，焊接過程中不能反饋補償。

逆變直流電源：電流呈脈動直流，電流平穩，時間調節分辨率提高，反饋速度快。

逆變直流點焊機特點：

1、電流直流輸出，焊接電流為脈動直流（且波紋度小）；逆變頻率4KHZ或8KHZ，通電時間控制周期為0.125ms或0.25ms，焊接時間可任意控制；

2、可采取恒電壓、恒功率、恒電流、定脈寬模式控制；

3、具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能；可極大減少產品焊接不良率。

4、三段加熱設定，帶電流緩升緩降功能，可有效解決“飛濺”，更加保證了焊接的穩定性。電極壽命能有效延長。

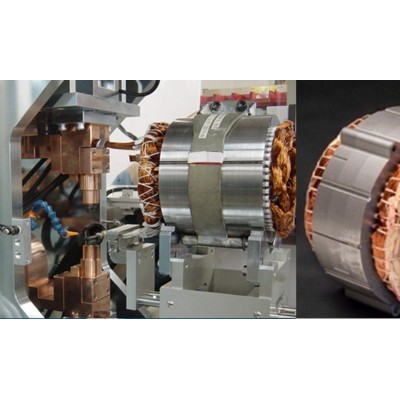

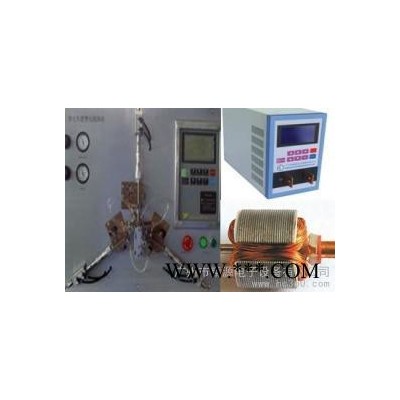

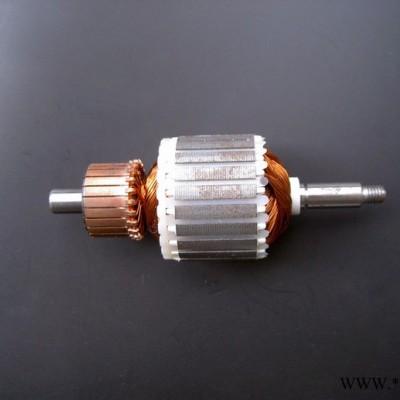

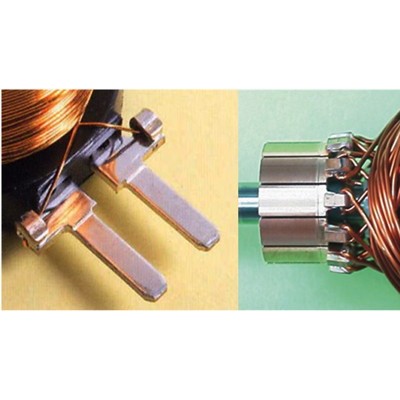

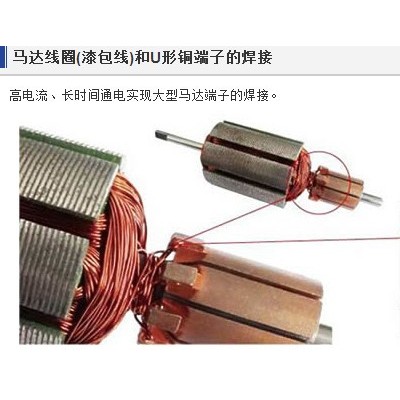

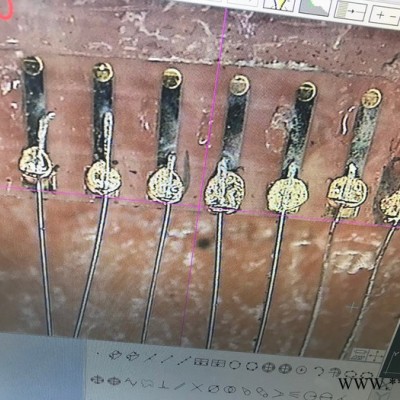

焊接實例：

工件樣品免費焊接 ：



      廣州精源電子設備有限公司在工廠內備有多種功率的精密逆變點焊機（碰焊機）、熱壓焊機、縫焊機，并且有幾百種適合不同產品的夾具（還可根據產品設計夾具），無論貴司有任何產品存在焊接難點問題，都誠懇的歡迎您來我司（或?qū)⒐ぜ牡轿宜荆┖附哟驑樱覀児こ處?0年的“電阻焊研究”和對焊接工藝的深度理解，完全有可能助你找到最佳的焊接解決方案。



質量保證和售后服務：因為專注，所以專業
