品牌	三菱
型號	MR-J4-10A
加工定制	是
功率	0.1
額定電壓	三相220V
產品認證	IE認證
速度響應頻率	100
適用電機	HG-KR13(B)J

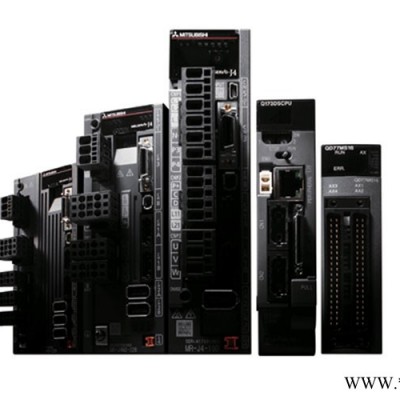

三菱伺服J4系列簡介：

作為全球工業自動化行業領先企業，三菱電機最新推出與人，與機器，與環境完美和諧的新一代伺服系統——MELSERV0-J4系列。MELSERVO-J4系列伺服安全、環保，它既是全數字化的先導,也與以往技術一
脈相承。與人方面，MELSERV0-J4系列伺服產品做到了安全，標準配備“IEC/EC 61800-5-2”安全功能，提高安全 水平；“Easy to Use”的啟動及調整，通過電腦，可以輕松進行調整、監控器顯示、診斷、參數寫入/讀取或運轉等操作；降低了綜合成本TCO（Total Cost of Ownership）的維修功能，并配備了大容量驅動存儲器，修復報警時通過讀取報警發生前后的伺服數據迅速分析報警原因。與機器方面MELSERV0-J4系列伺服產品配備有業界極高水平的速度，響應頻率達到2.5KHZ；SSC控制 應用從8軸擴展到16軸；高度的伺服增益調整功能可以實現一鍵式調整及震動抑制控制。與環境方面，MELSERV0-J4系列伺服品通過多軸一體化伺服放大器實現了節能，低成本化；同時充分 利用再生能源，進一步實現了裝置節能化；可對消耗電力進行分析并通過顯示器加以顯示；線性伺服電機也實現節能，省空間化，新的伺服電機LM-H3系列電流削減25%，轉子輕量化12%。MELSERV0-J4系列伺服產品與已有設備間高度兼容，可以與已有伺服放大器設備自由連接，將于今年下半年面向中國市場。

MELSERVO-J4系列伺服安全、環保，它既是全數字化的先導,也與以往技術一脈相承。采用集聚了三菱進一步優化的獨家高速伺服控制結構的專用執行引擎。實現了業內最高速*2.5kHz的速度頻率響應。結合三菱自主研發的高分辨率絕對位置編碼器(4,194,304p/rev),大幅度提高了處理速度?？勺畲笙薅劝l(fā)揮高端機械的性能。直線電機與伺服，實現2.5kHz的速度頻率響應，業內最高水平的伺服放大器的基本性能。(4,194,304p/rev)（22bit）的絕對位置編碼器為標準設備。

通過高性能電機提升機械性能

1、 通過提高編碼器的分辨率及處理速度，使旋轉型伺服電機具備更高精度的定位性能及更流暢的旋轉性能。
2、滿足全閉環控制標準?？赏ㄟ^旋轉型·直線·直驅電機進行驅動。

通過標準伺服放大器支持各種控制·驅動系統
1、支持SSCNETⅢ/H的伺服放大器配有1軸型、2軸一體型、3軸一體型伺服放大器?？筛鶕刂戚S的數量靈活選擇系統結構。
2、標準情況下，MR-J4-B伺服放大器可支持全閉環控制，實現機械端的高精度控制。
3、標準情況下，可通過旋轉型伺服電機、直線電機、直驅電機、驅動MR-J4系列伺服放大器。
4、支持通用接口的MR-J4-A的最高指令脈沖頻率為4Mpps。
5、直線電機LM-H3系列的最高速度可達3m/s，實現裝置的最高速運轉。

觸式操作實現高抗震性能功能，高端伺服增益調整功能
1、先進的一觸式調整功能
2、先進的抗震控制
3、魯棒濾波器
4、機械共振濾波器的發展
5、推壓控制功能

通過SSCNETⅢ/H實現系統的高速響應性能
1、通信速度提升3倍
2、通過同步通信實現設備的高性能化
3、達到0.22ms、高速化的指令通信周期
4、光纖通信實現飛躍性的抗干擾性能


完善安全性能、打造世界標準的安全·伺服產品。
1、安全性能符合IEC/EN 61800-5-2標準*2
2、通過與運動控制器的結合，提升安全性能
3、將繼續保持業內領先水平，進一步完善安全性能

減輕操作人員的工作負擔、確保設備穩定運作。
1、Tough drive功能
2、大容量驅動記錄器
3、設備診斷功能
4、3位數警報

以Easy to Use理念為基礎，提升啟動·調整性能
1、伺服輔助功能
2、可通過運動控制器使用該軟件
3、參數設置功能
4、監控功能
5、一觸式調整功能
6、圖表功能
7、機械分析功能
8、放大器使用壽命診斷功能
9、機械診斷頁面

MELSERVO-J4系列伺服產品特性

運動控制器	放大器	電機
對應150M的高速SSCNETIII/H網絡	速度響應頻率2.5kHz	標準分辨率400萬脈沖的編碼器
對應400萬分辨率的編碼器	新增報錯時圖表功能	耐震動性提高
最快0.22ms的運算周期	新增Tough Drive功能	耐環境性提高
新增速度/轉矩/色標等通用控制	安全功能/全閉環/直線電機/直驅電機用放大鏡統一	磁阻轉矩降低
新增安全功能	新型震動抑制控制	小型化節能化

三菱 MELSERVO-J4系列型號

MR-J4-10A	MR-J4-60B
MR-J4-20A	MR-J4-70B
MR-J4-40A	MR-J4-100B
MR-J4-60A	MR-J4-200B
MR-J4-70A	MR-J4-350B
MR-J4-100A	MR-J4-500B
MR-J4-200A	MR-J4-700B
MR-J4-650A	MR-J4W2-22B
MR-J4-500A	MR-J4W2-44B
MR-J4-700A	MR-J4W2-77B
MR-J4-10B	MR-J4W2-1010B
MR-J4-20B	MR-J4W3-222B
MR-J4-40B	MR-J4W3-444B
