總體介紹

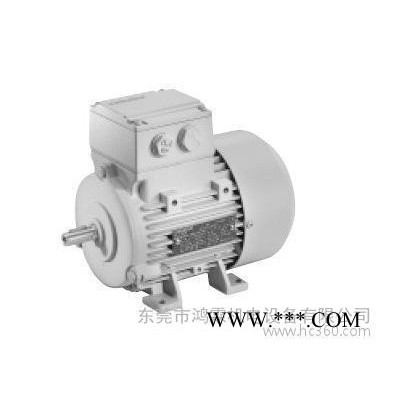

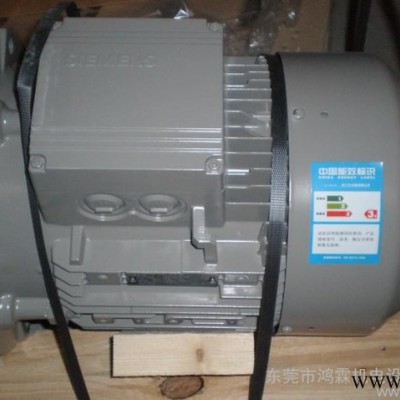

1LE0系列低壓交流電動機的鑄鐵機殼通用型全封閉自扇冷卻式三相異步電動機，其防護等級為IP55，該系列電動機的設計與生產符合ISO、IEC、GB等相關標準的要求。采用1LE0系列電動機，客戶可以節能達10%之多！

1LE0系列電動機適用于連續工作制（SI）、恒轉速或一定速度范圍內的變頻高速應用。

西門子1LE0系列電動機技術特性

■ 機座和接線盒材料：灰鑄鐵；

■ 標準顏色；石頭灰（RAL7030）；

■ 2、4、6極電動機達到GB18613-2006標準能效等級2級，且能滿足IEC6034-30標準中的IE2效率等級；

■ 額定功率：0.55KW～315KW(50Hz)；

■ 優化的緊湊型結構；

■ 標準安裝結構類型（符合IEC60034-7標準規定）：IM B3、IM B5、IM B35等；

■ 所有的電動機設計防護等級為IP55（IEC60034-5）；

■ FS 280～355標配再潤滑裝置，F(xiàn)S 100～250的作為選項；

■ 對于FS100～350范圍電動機，可選擇增強懸臂力設計；

■ 電動機可選PTC或PT100熱敏電阻或KTY84-130進行繞組保護；

■ 接線盒標準位置處于機座頂端，進線孔處于右側（從驅動端看），選項中接線盒位置和進線方向可變化；

■ 絕緣系統按155(F)溫度等級設計，在額定輸出和直接供電時按130（B）溫度等級使用；

■ 電動機標準冷卻方式為自扇冷卻（IEC60034-6規定的IC411），可提供獨立驅動風扇強制冷卻；

■  FS80-90電動機沒有吊環；FS100-315電動機都有2個吊環，F(xiàn)S355電動機有1個吊環用于運輸。

運行環境

■ 防護等級IP55（IEC60034-5）；

■ 高度不超過海拔1000M（IEC60034-1）；

■ 允許的環境溫度在-20℃～40℃(IEC60034-1)；

■ 所允許的相對濕度；

 ·-20℃≤T≤20℃：**

 ·20℃＜T≤30℃:95%

 ·30℃＜T≤40℃:55%

對于更高的環境溫度、以及（或者）高于海拔1000M的地點，電動機的額定功率換算系數為Kht.所允許的功率值（Padm）：

機械特性

接線盒

標準接線盒的材料為鑄鐵，標準位置處于機座頂端，且自身可4×90°旋轉安裝，從而使電纜可以從各個方向進入。所有接線盒都有兩個進線孔，其中一個進線孔采用葛蘭密封，另一個進線孔采用螺塞密封。

冷卻與通風

所有電動機標配裝有徑流（離心）式冷卻風扇，其冷卻效能與電動機的旋轉方向無關（冷卻方法符合IEC60034-6標準的IC411）。

對于某些應用，可以考慮配置獨立驅動風扇，如，

■ 電動機在低速運行時，推薦使用獨立驅動風扇，從而使電動機得到有效利用；

■ 電動機在明顯高于額定同步轉速的速度運行時，同樣推薦選用獨立驅動風扇，這樣有助于降低電動機噪聲。

獨立驅動風扇的選件號為F70。當安裝獨立驅動風扇時，電動機的長度將增加△L。

噪聲

噪聲值

噪聲值根據DIN EN ISO 1680標準在噪音室測得。表面聲壓級噪聲Lpfa計算表示單位為dB(A)。聲壓級噪聲的空間平均值是在其測量面上測得的。測量面是距離電動機表面一立方米的地方。聲功率級噪聲用Lwa來表示，單位為dB（A）。下面給出噪聲值僅適用于電動機在50Hz 電源供電空載運行時的情況，容差為+3 dB。當在60Hz電源下空載運行時，偏差值大約為+4 dB。

振動

所有電動機轉子都使用半鍵按照A級（標準）振動等級進行動態平衡。電動機在空載時測得振動速度有效值不超過下表中的A級所列值。

電氣特性

額定輸出

1LEO系列電動機的額定功率是指電動機在連續運行的情況下S1（IEC60034-1），此時周圍環境溫度為-20℃～40℃，海拔高度不超過1000m 。

電壓、頻率

IEC60034-1將電壓和頻率的偏差分為A類（電壓偏差±5%，頻率偏差±2%）和B類（電壓偏差±10%，頻率偏差+3%/-5%）。電動機均能夠在A類和B類提供額定轉矩。在A類中，溫度比正常運行下溫度大約提升10K。

絕緣系統

1LE0系列電動機絕緣系統具有可靠性、耐用性好和壽命長、耐沖擊能力強的特點。

1LEO系列電動機標準設計溫度等級為155（F）。當1LE0系列電動機直接供電，且輸出額定功率時，其絕緣系統按130（B）溫度等級使用。

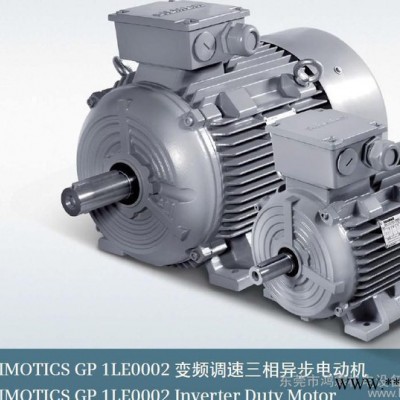

變頻應用

1LE0系列電動機適于變轉速、恒轉速的各種應用，如風機、泵、壓縮機、紡織機械等。

變頻器驅動電動機時，電磁干擾的程度大小取決于變頻器的類型（種類，1GBT數量，干擾控制措施及制造商）、布線、距離以及應用需求。在設計和應用階段必須參考變頻器制造商關于電磁兼容性的安裝指導。

當1LE0系列電動機變頻應用（變頻器供電），且輸出額定功率時，電動機的使用溫度等級為155（F）。為了避免雜散電流對電動機軸承的損壞，推薦FS250～355電動機使用絕緣軸承。請向西門子咨詢關于絕緣軸承的詳細信息。

訂貨號FS080～355

Order No.FS080～355
