電機功率	0
配套動力	0
用途	礦用
品牌	中天

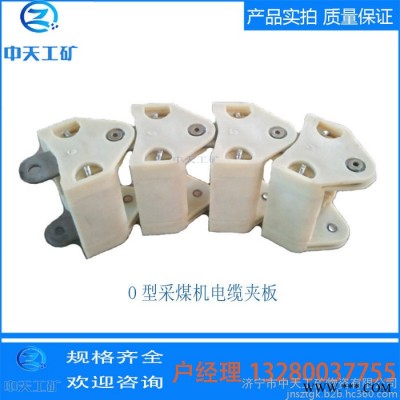

型號	O型電纜夾板
加工定制	是

溫馨提示： 由于市場價格浮動影響，以上產品價格、屬性僅供參考 具體詳情請咨詢客服， 真誠期待與您的合作！！ 期待您的來電??！  ↓ ↓ ↓

直撥電話:18678733073

              13280037755

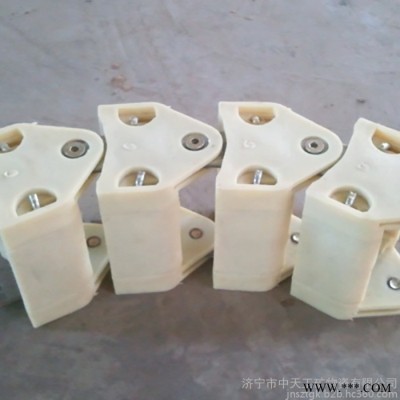

本產品可廣泛應用于組成滾筒采煤機拖曳和保護供電電纜和進水管的拖纜裝置。

電纜夾有LJU型、LJC型、LJO型、LJH型四種型號，共18個規格。

1、外觀

電纜夾板表面應光滑、平整，用非金屬材料覆蓋的表面不得暴露鋼板。電纜夾板串聯后應轉動靈活、折彎自如，折彎角應符合技術圖紙要求。

2、基本尺寸

電纜夾板的幾何尺寸應符合表1和加工圖紙的規定，孔徑公差為H13（GB/T 1800.4-1999），孔距極限偏差為GB/T 1804－f級（GB/T 1804-1992），H、A的尺寸公差為MT4級（GB/T 14486-2008），其余尺寸公差按未注尺寸公差MT5級(GB/T 14486-2008)制造（見圖1～圖4）。

3、抗拉強度

電纜夾板按MT/T117-2007中的7.4規定試驗時，其抗拉強度應達到表2的工作載荷，保持2min，卸載檢查應無殘余變形、開裂、脫落。

4、z大拉斷力

電纜夾板按MT/T117-2007中的7.5規定試驗時，其z大拉斷力應不小于表2的規定。

5、抗沖擊

電纜夾板按MT/T117-2007中的7.6規定試驗時，應能承受符合表2規定的抗砸沖擊能量，承受沖擊后的電纜夾板不應破裂。

6、z大折彎角

相鄰兩件電纜夾板的z大折彎角及其極限偏差應符合表3的規定，或按供需雙方的協議規定。

采煤機用電纜夾板重量輕、體積小、結構緊湊，安裝方便快捷，維護維修簡單，且使用壽命長，抗拉強度、抗沖擊力大等。其優點是內襯鋼骨架承載拖曳力，保護電纜或水管不受外力作用，尼龍66中添加阻燃、抗靜電等助劑，具有阻燃、抗靜電作用。相鄰電纜夾易于連接，降低維護維修成本。
