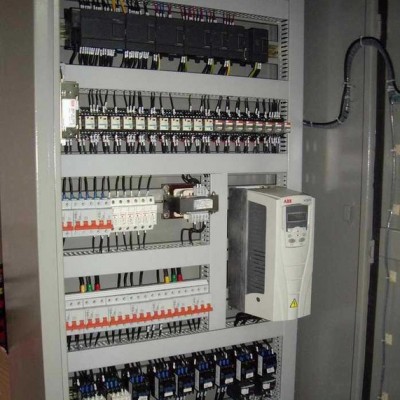

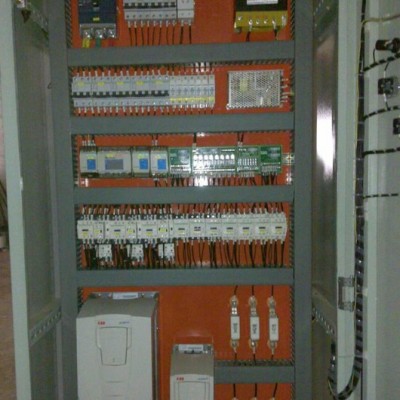

PLC控制柜為前后開門，前門為單開門，后門為雙開門。在前門板上安裝了電壓表、電流表、平板電腦和控制按鈕及指示燈。在柜體中央有前后兩塊鍍鋅安裝板，前安裝板上裝有PLC、信號隔離變送器、控制中間繼電器及控制信號輸入輸出端子。后安裝板上裝有電氣控制回路使用的斷路器、交流接觸器、熱繼電器和電氣輸出端子。
    PLC控制柜采用三相五線制供電，單柜**大裝機容量100KW。在電源進線和設備接地之間安裝了瞬電吸收器，可以有效防止雷擊損毀設備。
     PLC控制柜（單柜**可控制32個電氣回路
     PLC控制柜（單柜**可以接納16路4-20MA模擬量輸入、96路數字量輸入、4路4-20MA模擬量輸出、32路數字量輸出。
     PLC控制柜具有“自動、停、手動”選擇功能。當選擇“自動”功能時，系統會根據所設置的參數和程序自動控制相應電氣回路運行。當選擇“停”功能時，系統強制停運相應控制回路。當選擇“手動”動能時，可直接啟動相應控制回路。
     PLC控制柜使用的工業平板電腦不僅具有一般工業控制計算機的功能，而且它有體積小，使用方便的優點，它采用的是Windows CE系統，系統不會受病毒感染，平板電腦主要完成對控制柜的參數設置，并以動態圖形方式實時監視本柜控制電氣設備的運行情況，對本柜電氣設備異常作出故障報警。在平板電腦液晶屏上實時顯示本柜控制電氣設備的運行動態圖形，設備正常運行時，顯綠色；設備停止時，現紅色。設備異常報警時，黃紅色交替閃耀。并且發出報警聲響。
     PLC控制柜使用的工業平板電腦為用戶提供強大的數據管理功能。為用戶提供了日報表、數據庫瀏覽、控制數據趨向?yàn)g覽功能。用戶可以方便的查閱任何時間內的系統控制數據和設備運行情況。
     PLC控制柜使用的工業平板電腦具有自動開機和關機功能，無需人員值守。
     PLC控制柜有兩個RS485通訊接口和一個RJ45 TCP/IP接口，在規模較大的控制系統中，可以通過RS485接口和工業現場總線協議或通過RJ45接口和工業以太TCP/IP協議將多臺JMS-300 PLC控制柜聯成網絡集散控制系統（DCS）。
