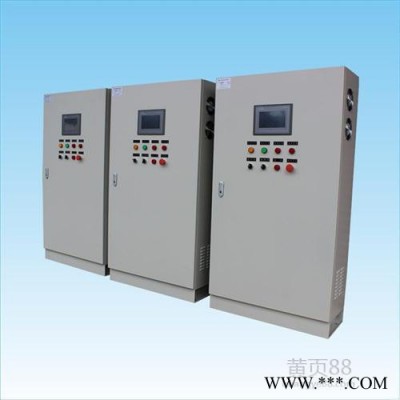

產品別名	中央空調電氣控制柜
空氣凈化技術	氟利昂機組控制
功率	11（Kw）
處理風量	15000（m3/h）
凈化率	2（％）
噪音	10（dB）
適用領域	電子廠房、食品廠房、汽車廠房、制藥廠
規格	1800*600*400
額定電流	100A
額定電壓	380KV
額定頻率	50Hz
結構形式	固定式
用途	減壓起動
母線額定電流	60
品牌	申漢
型號	SH-10010
加工定制	是
質量認證	CCC

機組需要恒溫恒濕控制

凈化空調恒溫恒濕控制方案

一、 恒溫恒濕控制：(冷熱盤管+輔助電加熱+加濕器)

控制目標:基于空調系統能滿足設計要求的情況下，實現控制精度為溫度:24±2℃，濕度:50±5%；

基于以上目標,凈化空調機組的設計需要包含以下送風機、冷熱盤管、輔助電加熱、加濕器、初效過濾器、中/亞高效過濾器、新風閥。

設備清單如下：

序號	設備名稱	規格型號	品牌	備注
1	系統控制柜	1300*700	諾瑞
2	PLC可編程控制器	224XP	西門子
3	PLC擴展模塊	2320	西門子
4	7寸觸摸屏		諾瑞
5	管道式溫濕度傳感器	QFM1660	西門子，可選
6	初效壓差開關	50-500Pa	合資
7	中效壓差開關	50-500Pa	合資
8	缺風壓差開關	50-500Pa	合資
9	二通比例積分閥		西門子	可采用現有產品
10	風閥執行器		西門子	可采用現有產品
11	高溫開關	70度	合資























1、控制柜

品牌：上海諾瑞

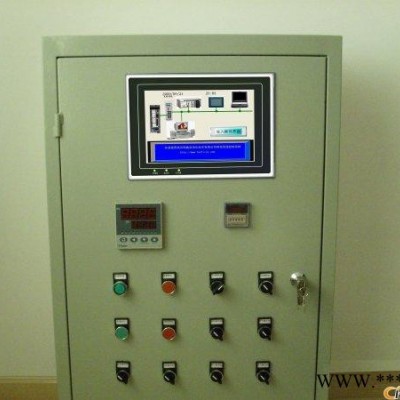

落地式控制柜，起停操作控制面板，電源微型斷路器及二次控制回路，三相電源供給，電源正常、機組起停及工作指示，送風機直接起動，遠程/本地起停模式轉換，機組缺風保護報警指示，停機延時，過載保護，緊急停車，消防連鎖。

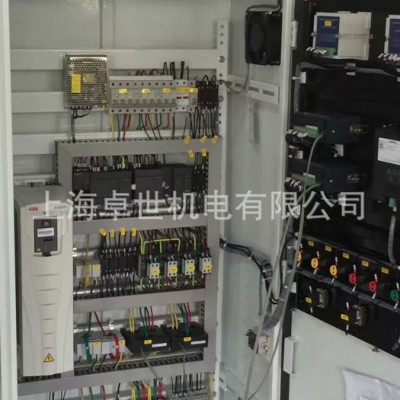

主要元器件：含控制柜箱體、PLC控制器模塊、模擬量輸出擴展模塊、塑殼斷路器、微型斷路器、開關電源、中間繼電器、交流接觸器、過載繼電器、延時繼電器、接線端子、零排、地排、散熱風扇、電線等）

2、PLC控制器

品牌：西門子PLC控制器：6ES6214XP

循環機組回風溫濕度恒溫恒濕控制，機組故障、缺風自動關閉制冷、加熱、加濕設備；

RS485通訊接口，與觸摸屏通訊（通訊協議為MODBUS/485）

3、PLC擴展模塊

    品牌：西門子控制器：2320

控制比例積分閥、加濕器等的模擬量輸出。

4、送風機控制

施耐德微型斷路器，交流接觸器，熱繼電器,（變頻器）。電機采用變頻控制，機組工作時風機高速運行，機組值機時風機低速運行。

5、兩管制冷盤管

采用比例電動調節球閥控制；電源24VAC，控制信號：0-10V。建議采用西門子品牌或者合資品牌

比例積分由控制器連續調節冷/熱水量。根據室內溫濕度和設定溫濕度比較，PID調節開啟比例積分閥，冬天熱水加熱，夏季冷水制冷、除濕，利用冬夏溫度轉換開關進行冬夏轉換。

6、電加熱控制

施耐德微型斷路器，交流接觸器。分級電再熱控制,當回風溫度低于回風溫度設定值時,分級開啟電再熱。設高溫開關,高溫報警時,關閉電再熱。電加熱一般分為三組，比例為1:2:4.

7、加濕器（電極式）控制

電極式控制：微型斷路器、加濕器控制信號：0~10VDC。當回風濕度低于回風濕度設定值時,比例積分將信號輸出給加濕器。

8、排風機組控制

中間繼電器（排風機供電，電壓為220V/1P/50Hz）。與循環機組及手術室門連鎖控制排風機的起停。

9、機組過濾器報警

國優合資空氣壓差開關，初效、中效濾網堵塞報警指示。

10、缺風報警

國優合資空氣壓差開關，風機啟停時，將缺風報警信號屏蔽。

11、新風閥控制

中間繼電器；控制信號：輸出AC220V開關量電源，隨機組起停連鎖控制新風閥開啟。

12、殺菌控制

每臺機組設2只紫外線殺菌燈：機組運行時，殺菌燈停止使用；機組停機時，殺菌燈投入使用。
