加工定制	是
結構形式	落地式
額定電壓	380V
額定頻率	28
母線額定電流	380V
產品認證	CCC
材質	石墨
產地	上海
電動功率	15W
電壓	380v
工作溫度	0-45（℃）
進出口徑	125（mm）
排出口徑	125
驅動方式	電動
吸程	2（m）
性能	無泄露
揚程	24（m）
用途	管道泵
原理	葉片泵
轉速	2900rpm
執行質量標準	國標
貿易屬性	促銷
泵軸位置	邊立式
葉輪結構	半開式葉輪
葉輪吸入方式	單吸式
發貨期限	3天
品牌	卓全
型號	XBD2.4/40G-L

 產品概述   卓全泵業的XBD-L立式單級消防泵組，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統增壓送水，也可應用于廠礦排水。輸送液體的流量范圍1.1~220L/S,壓力范圍為0.16~1.58MPa,配套功率范圍為0.75~250KW,口徑范圍為Φ32~Φ350mm。
卓全泵業生產的XBD-L型立式消防泵組其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求。

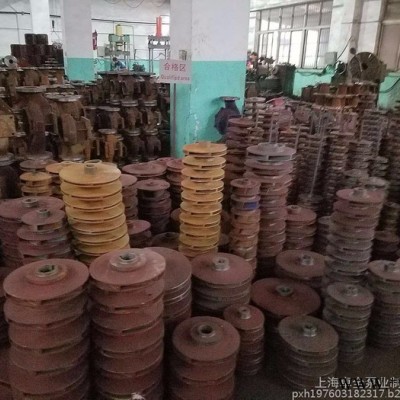

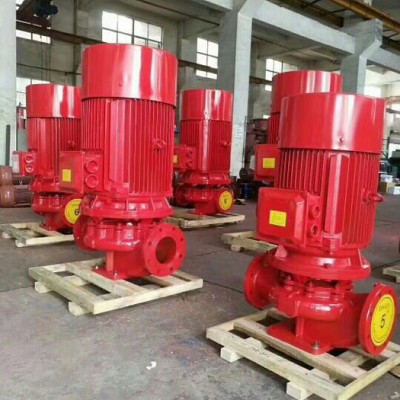

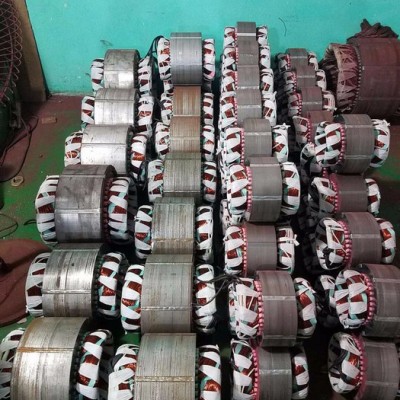

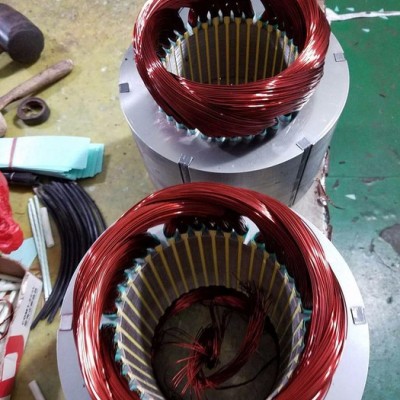

產品相冊 :
主要特點 卓全泵業的XBD-L立式單級消防泵的主要特點：
1、結構緊湊、體積小、外形美觀，其立式結構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。
3、泵密封采用優質機械密封，具有密封可靠，無泄漏的特點、
4、維修方便，勿須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。  技術參數 技術參數：
流量：5-100L/S；
壓力：0.10-1.25Mpa；
功率：1.1-250KW；
轉速：980-2900r/min；
口徑：φ50-φ300；
溫度范圍：≤80℃。  產品用途 卓全泵業的XBD-L立式單級消防泵組主要用于消防系統管道增壓送水，也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合。  型號說明 卓全泵業的XBD-L型立式單級消防泵型號說明
XBD3.2/5-65L-160A
XBD --> 消防泵組代號
3.2 --> 壓力（1/10Mpa）
5 --> 流量(L/s)
65-->泵進出口口直徑
L-->結構為立式
160 --> 葉輪名義直徑
A-->葉輪經第一次切割  部件材料 卓全泵業XBD-L型單級消防泵主要部件材料：

名稱	材料		標準
泵體	鑄鐵	HT200	GB9439-88
	球鐵	QT400-18	GB1348-88
泵蓋	鑄鐵	HT200	GB9439-88
	球鐵	QT400-18	GB1348-88
葉輪	銅合金	ZCuSn10Zn2	GB1176-87
軸	不銹鋼	2Cr13	GB3077-88
軸封	機械密封	Sic	GB6556-86

 結構說明 卓全泵業XBD-L立式單級消防泵的結構說明
XBD-L型單級消防泵組結構見圖。該泵由電機和泵兩部分組成，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵為立式單級單吸離心式，進、出口設在同一水平軸線上，且口徑規格相同可直接像閥門一樣安裝在管路的任何部位上，裝卸方便，占地面積小。泵設有底座，增加泵安裝的穩固性。泵體進、出口法蘭上設有取壓孔，可直接將壓力表裝上，以保證 長期在額定性能范圍運行。
安裝須知 卓全泵業XBD-L立式單級消防泵安裝說明：
1、安裝時管路重量不應該承受在泵上，否則易順壞水泵。
2、泵與電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便。
3安裝時必須擰緊地腳螺栓，且每間隔一定時段應對泵進行檢查防止其松動，以免水泵啟動時發生劇烈振動而影響泵的性能。
4、安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物（如石塊、鐵砂等），以免水泵運行時損壞過流部件。
5、為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程泵，為防止水錘，還應在出口閘閥前安裝一只止回閥，以應對突發斷電等失去動力事故。從而確保水泵在最佳工況下運行，增長水泵的使用壽命
6、泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道。同時不得有漏水、漏氣現象存在，以免影響水泵的吸入性能。
7、為不使雜質進入泵內賭塞流道影響性能，應在泵進口前面安裝過濾器。
8，安裝管路前轉動水泵的葉子部件，應無摩擦聲或卡死現象，否則應將泵拆開檢查原因。  啟動與停車 卓全泵業XBD-L立式單級消防泵的啟動與停車
1：用手撥轉聯軸器，葉輪應無卡磨現象，轉動靈活。
2：打開進口閥門，打開排氣閥使液體充滿整個泵腔，然后關閉排氣嘴
3：應先用手盤動泵幾圈以使?jié)櫥M(jìn)入機械密封端面
4:點動電機，確定轉向是否明確。啟動與運行 1：全開進口閥門，關閉吐出管路閥門
2、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閥門,并調節到所需工況
3、注意觀察儀表讀數，檢查軸封泄露情況，正常時機械密封泄露為3滴/分，檢查電機、軸承處溫度≤70℃，如果發現異常情況，應及時處理。
停車：
1逐漸關閉吐出管路閥門，切斷電源
2、關閉進口閥門
3、如環境溫度低于0℃，應將泵內液體放盡，以免凍裂水泵
4、如長期停用，應將泵拆卸清洗，包裝保管。  維護與保養 卓全泵業XBD-L立式單級消防泵運行中的維護和保養
1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止泵在汽蝕狀態下長期運行；
3、禁止泵在大流量工況運行時，電機超電流長期運行；
4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、泵在運行中應有專人看管，以免發生意外；
6、泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要進可更換易損零件及軸承，機組大修期一般為一年。  故障及排除 卓全泵業故障原因及排除方法

故障現象	可能產生的原因	排除方法
1、水泵不出水	a.進出口閥門未打開，進出管路堵塞，葉輪流道阻塞 b.電機運行方向不對，電機缺相轉速很慢 c.吸入管漏氣 d.泵沒灌滿液體，泵腔內有空氣 e.進口供水不足，吸程過高，底閥漏水 f.管路阻力多大，泵選型不當	a.檢查，去除阻塞物 b.調整電機轉向，緊固電機接線 c.擰緊各密封面，排除空氣 d.打開排氣閥，排盡空氣 e.停機檢查、調整（并網自來水管和帶吸程使用易出現此現象） f.減少管路彎道，重新選泵
2、水泵流量不足	a.先按1.原因檢查 b.管道、泵流道或葉輪部分阻塞，水垢沉積、閥門開度不足 c.電壓偏低 d.葉輪磨損	a.先按1.排除 b.去除阻塞物，重新調整閥門開度 c.穩壓 d.更換葉輪
3、功率過大	a.超過額定流量使用 b.吸程過高 c.泵軸承磨損	a.調節流量，關小出口閥門 b.降低吸程高度 c.更換軸承
4、雜音振動	a.管路支撐不穩 b.液體混有氣體 c.產生汽蝕 d.軸承損壞 e.電機超載運行	a.穩固管路 b.提高吸入壓力，排氣 c.降低真空度 d.更換軸承 e.調整按4.
5、電機發熱	a.流量過大，超載運行 b.局部摩擦 c.電機軸承磨損 d.電壓不足	a.關小出口閥門 b.檢查排除 c.更換軸承 d.穩壓
6、水泵漏水	a.機械密封磨損 b.泵體有砂孔或破裂 c.密封面不平整 d.安裝螺栓松懈	a.更換 b.焊補或更換 c.修整 d.緊固
