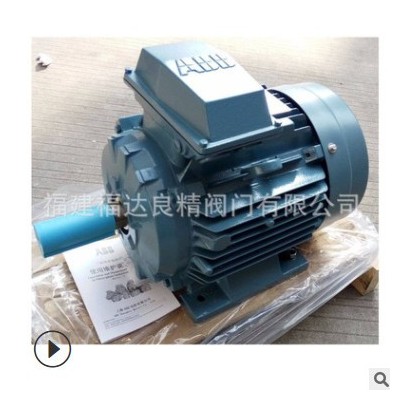

供應電纜卷筒用ABB電機M2QA90L4A 1.5KW 4 立式 3GQA092501-BSA

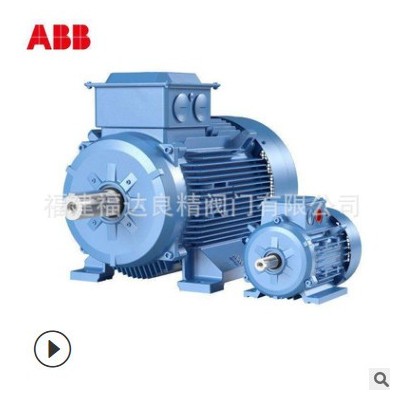

M2QA出口系列三相異步電動機

普通電機（M2QA）

1.技術特性

        M2QA三相異步電動機是ABB公司設計的2000款系列產品中的基本系列,

符合歐共體||級效率標準。電機的設計與制造符合IEC 60034、IEC 60072、

DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA 系列電機

具有較好的電氣與機械性能。

高效率

1.1KW-90KW 2P 4P電機在S1工作制下，M2QA系列CEMEP-EU的II級

效率標準，具有較好的節能效果。

寬電壓設計

高至690V且可應用于50Hz和60Hz電網。

可靠的繞組

采用進口新技術的絕緣材料，可F級絕緣（B級-80K溫升），確

保了繞組的較長的壽命。

強抗腐蝕保護

電機經過抗環境腐蝕設計能夠保持較長壽命。

軸承具有較高承載能力

配置深溝槽滾球軸承使得電機壽命大大延長。71-250mm高的鑄鐵

電機配備終生免維護軸承，280-355mm的電機作為標準配置裝有注油孔。

低噪音水平

        通過優化電磁及電氣設計，改善冷卻系統，及結構優化保證M2QA系

列總體較低噪音水平。

額外的繞組保護

        根據客戶要求可加裝PTC熱敏電阻，熱敏開關和防冷凝加熱帶等繞組

保護附件。

2.機械設計

        全封閉自扇冷設計，IP55防護等級及重負載設計，同時采用強抗腐蝕

鑄鐵材料使得M2QA系列電機可以適應各種環境。電機的機械結構非常堅

固，280-355mm高的電機標準配置排水孔及塞子。

        靈活的引出線方向。電機接線盒的安裝方式可在電機頂部、左側 、右

側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160 及

以上機座接線盒可旋轉2*180方向。

        電機針對不同環境及應用要求有多種可選配置，如更高的防護等級，

絕緣水平，防塵保護，密封圈，防雨裝置等等。

3.型號說明

M2QA 112 M 2 A

M2QA--型號標記 112--機座號（以轉軸高mm表示）

M--機座長度 2--數 A--鐵芯長度

使用條件

①.海拔不超過1000m

②.環境空氣溫度隨季節而變化，但不超過+40℃

③.電壓、頻率及工作方式

工作電壓：220-240V 380-420V 440-480V 660-690V

④.額定頻率：50/60Hz

⑤.工作方式：連續（S1）

⑥.絕緣等級：F

4.軸承型號 (NSK軸承） （可選SKF軸承）

標準軸承型號 電纜接口

高 數 D-end N-end mm

71M 2,4,6 6202-VVC3 6202-VVC3 2-M16*1.5

80M 2,4,6 6204-DDUC3 6204-DDUC3 2-M25*1.5

90S 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5

90L 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5

100L 2,4,6,8 6206-DDUC3 6206-DDUC3 2-M32*1.5

112M 2,4,6,8 6207-DDUC3 6206-DDUC3 2-M32*1.5

132S 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5

132M 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5

160M 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5

160L 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5

180M 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5

180L 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5

200L 2,4,6,8 6312-ZZC3 6212-ZZC3 2-M50*1.5

225S 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5

225M 2 6313-ZZC3 6213-ZZC3 2-M50*1.5

225M 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5

250M 2 6314/C3 6214/C3 2-M63*1.5

250M 4,6,8 6314/C3 6214/C3 2-M63*1.5

280S 2 6316/C4 6316/C4 2-M63*1.5

280S 4,6,8 6316/C3 6316/C3 2-M63*1.5

280M 2 6316/C4 6316/C4 2-M63*1.5

280M 4,6,8 6316/C3 6316/C3 2-M63*1.5

315S 2 6316/C4 6316/C4 2-M63*1.5

315S 4,6,8 6319/C3 6319/C3 2-M63*1.5

315M 2 6316/C4 6316/C4 2-M63*1.5

315M 4,6,8 6319/C3 6319/C3 2-M63*1.5

315L 2 6316/C4 6316/C4 2-M63*1.5

315L 4,6,8 6319/C3 6319/C3 2-M63*1.5

355M 2 6319M/C4 6319M/C4 2-M63*1.5

355M 4,6,8 6322/C3 6319/C3 2-M63*1.5

355L 2 6319M/C4 6319M/C4 2-M63*1.5

355L 4,6,8 6322/C3 6319/C3 2-M63*1.5

5.電壓與性能

        M2QA系列電機采用（3KW及以下功率電機220-240V/380-420V，4KW及以上

功率電機380-420V/660-690V，△/Y）寬電壓設計，電機在各種電壓工 況下的效率、

功率因數及轉速略有變化。

        如用戶需要特定工作電壓可按特殊要求供應。

        務需先通知，ABB電機保留對設計技術規格的修改權

6.訂貨須知

  訂貨時請?jiān)敿?xì)說明電機型號、功率、數、電壓、頻率、接法、安裝

結構形式等。選型時，應根據負載和其他使用要求對照樣本選用。

  如有特殊要求，如左出線、右出線、雙出軸、其他絕緣等級可作為特

要求訂貨。

7.M2QA電機產品代碼

A B C D E F

M2QA 100L2A M2QA 10 1 5 10 - A D C

1-4 5-6 7 8-10 11 12 13 14

A 電機類型

B 電機尺寸

C 產品代碼

D 安裝形式代碼

E 電壓和頻率代碼

F 產地代碼

（C，D，E，F(xiàn)）代碼定義

1-4位置

M2QA=鑄鐵全封閉自扇冷鼠籠電機

5-6位置

IEC框號

07=71 10=100 16=160 22=225 31=315

08=80 11=112 18=180 25=250 35=355

09=90 13=132 20=200 28=280

7位置

轉速（數）

1=2 3=6 5=10 7=>12 9=多速

2=4 4=8 6=12 8=雙速

8-10位置

編號

11位置

破折號

12位置

安裝形式

A=底腳安裝，接線盒頂置

R=底腳安裝，接線盒右置（從驅動端看D-end)

L=底腳安裝，接線盒左置

B=大法蘭安裝

C=小法蘭安裝（71-112）

H=底腳和法蘭安裝

S=底腳和法蘭安裝，接線盒右置

T=底腳和法蘭安裝，接線盒左置

J=底腳和法蘭安裝（小法蘭）

13位置

電壓和頻率代碼

A=380VY50Hz B=380V△50Hz

D=380-420V△50Hz/440-480V△60Hz/660-690VY50Hz

E=500V△50Hz/575V△60Hz

F=500VY50Hz/575VY60Hz

H=415V△50Hz

S=220-240V△50Hz/380-420VY50Hz/440-480VY60Hz

T=660V△50Hz

U=690V△50Hz

X=690V以下其它電壓，頻率及接法

14位置QQ圖片20190220100528
