1)、泵的結構形式應保證易于現場維護和更換零件。緊固件及自鎖裝置不應因振動等原因而產生松動。 2)、泵體上應鑄出表示旋轉方向的箭頭。

3)、應有壓力表，真空壓力表(潛水泵、深井泵除外)，表精度應不低于2.5級。

4)、泵應設置放水旋塞。

5)、泵出口法蘭的公稱壓力應能滿足工作壓力的要求，泵進口法蘭的公稱壓力

應不小于1.0MPa。法蘭的連接尺寸應符合GB/T 9112-2000及GB/T 9124-2000的規定。

6)、泵的進口應能承受0.4MPa的正壓。

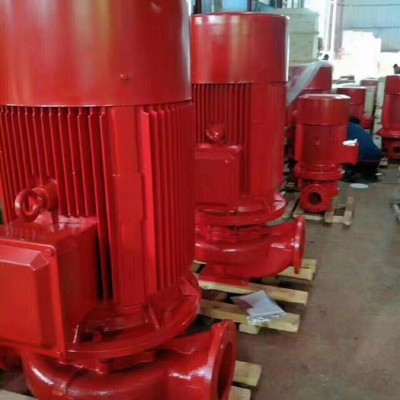

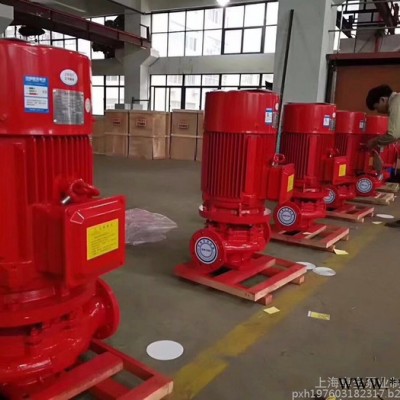

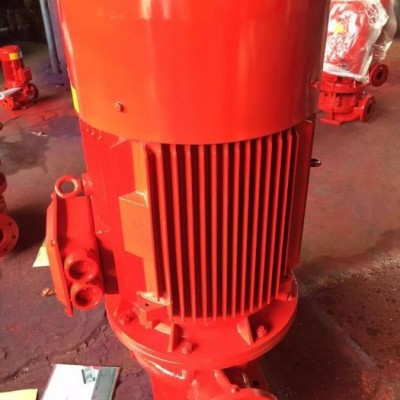

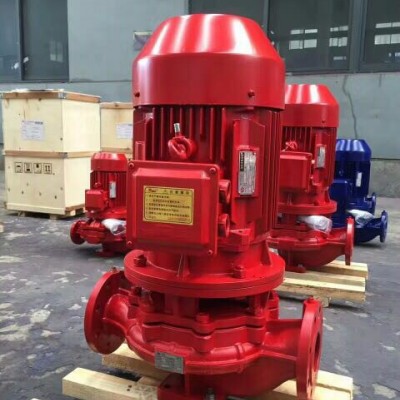

XBD-L型單吸單級消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械，具有密封可靠，無泄漏的特點。泵的軸向力葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。

XBD-L型單吸多級分段式消防泵由電機的泵兩部分組成，電機為Y型三相異步電機，泵的電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪。平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。泵旋轉方向從驅動端向下看為逆時針轉動。
