電動機功率 （kW）	7.5KW
真空泵流	3
產品型號	JS-200T
電動機功率	7.5
規格	120*60*74cm

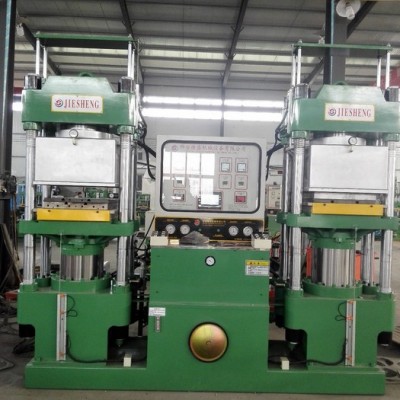

類型	全自動真空雙聯硫化機
外形尺寸	3000*2360*2330
樣式	立式
運行方式	真空硫化機
最大寬度	400㎜
最大行程	500㎜
切割刀寬	400㎜
品牌	捷盛
加工定制	是
公稱合模力	500MN

產品描述
一，產品說明及用途：
東盛DS系列自推模適用于多層或二層以上模具的硫化成型。主要適合生產汽車零部件,橡膠防震墊等,尤其適用于生產有金屬嵌件,形狀復雜,厚壁,大斷面等。也可用于其它熱固性塑料, 薄金屬及各類橡膠制品,膠木制品,工藝品建材等模型壓制成型;
二，結構特性及功能：
●本機為高精度四柱下頂式結構，主機由上橫梁、下機座、活動平臺、油缸組及立柱等組成。油缸組為柱塞結構，安裝在下機座內。
●該設備有獨立的動力機構和電器系統，電器箱緊固于主機的右側，采用按鈕集中控制，工作壓力、加熱溫度、放氣時間、停留時間、放氣次數、硫化時間、合模壓力均可設定，操作方便。
●本機型具備手動和半自動兩種工作方式。
●本機為單機結構(也可根據用戶需求選擇雙機或多機),與傳統雙電機雙泵式相比設計科學,緊湊,噪音小;油泵位于主機右側，油箱位于電器箱后面；液壓及電器系統均有過載保護裝置，使用安全可靠。
●機器工作時，柱塞自下向上運動合模，壓制成型，并有自動保溫、保壓和排氣功能，確保制品質量。
●采用國際分段加熱技術,溫度控制精度高且節能，產品硫化成型時，油泵電機停止工作。
●具有自動補壓功能，在橡膠制品壓制過程中，由于原料的流動而引起的壓力下降可得到自動補充。
●具有自動控溫系統,提前預熱,上班就能生產產品省去等待加溫時間,提高產量。
●密封件采用日本原裝進口NOK, 液壓油缸應用了德國進口技術，密封可靠，壽命長。
●采用美國進口比例控制閥, 壓力流量均可自由設定,配置先進合理,降低能耗。
三，動作流程:
2RT:
初始狀態 將膠料放入模具中 M1第一層下降到位 模板移進到位 快速合模 慢速鎖緊,加壓 排氣,硫化 開模到位 移模出到位 M1第一層上升到位頂開 取出制品
3RT:
初始狀態 將膠料放入模具中 M2第二層下降到位 M1第一層下降到位 模板移進到位 快速合模 慢速鎖緊,加壓 排氣,硫化 開模到位 移模出到位 M1第一層上升到位 M2第二層上升到位脫模 取出制品
4RT:
初始狀態 拍板下降 M2第二層模板上升 M3第三層模板隨移模拖板移出 將膠料放入模具中 M2第二層下降到位 M1第一層下降到位 模板移進到位 快速合模 慢速鎖緊,加壓 排氣,硫化 開模到位 移模出到位 M1第一層上升到位 M2第二層上升到位脫模 M3第三層模板隨移模板托移入 M2第二層

模板下降定位 下拍板上升后,使制品脫離,取出制品并清潔模具.

 技術參數；TECHNICAL PARAMETERS

型號Model	200Ton	250Ton	300Ton	350Ton
出力Clamping force(Ton)	200	250	300	350
行程Stroke(mm)	300	300	300	300
工作臺面Wrok platform(mm)	上503*508下554*560	上600*600下650*650	上600*600下650*650	上700*700下750*750
主油缸直徑Main cylinder diameter(mm)	355	400	450	475
馬力Horse power(hp)	10*2	10*2	15*2	15*2
電熱功率Electical Power(KW）	22	34	34	34
真空泵流Vacuum pump(hp)	3	3	3	3
重量Gross weight(KG)	9000	11500	13500	15000
開模型式Type of mold opening		上升下降出入模	Up/Down In
機臺尺寸Dimension;L*W*H(mm)	3000*2360*2330	3300*2710*2530	3450*2630*2600	3660*2950*2600
