加工定制	是
結構形式	落地式
額定電壓	380V
額定頻率	28
母線額定電流	380V
產品認證	CCC
材質	石墨
產地	上海
電動功率	18.5
電壓	380v
工作溫度	0-45（℃）
進出口徑	125（mm）
流量	150
排出口徑	125
驅動方式	電動
吸程	2（m）
銷售方式	網絡銷售
性能	無泄露
揚程	28（m）
用途	管道泵
原理	葉片泵
轉速	2900rpm
執行質量標準	國標
貿易屬性	促銷
泵軸位置	邊立式
葉輪結構	半開式葉輪
葉輪吸入方式	單吸式
發貨期限	3天
品牌	卓全
型號	XBD2.8/40G-L

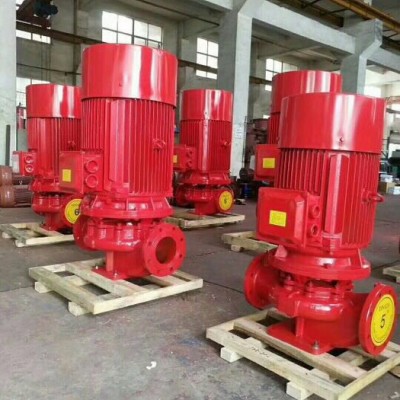

  XBD-L型單級單吸立式消防泵

產品概述

XBD-L型消防泵分單吸單級和單吸多級分段式二種，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可應用于廠礦給排水。輸送液體的流量范圍為5~80L/S，壓力范圍為0.2~2.25MPa，配套功率范圍為1.5~200KW，口徑范圍φ50~φ250mm。

主要特點

1、泵結構緊湊、體積小、外形美觀，其臥式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。

2、泵吸入口和吐出口均水平方向，簡化了管路的連接。

3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°180°、270°幾個不同方向以滿足不同的連接場合。

4、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。

5、泵轉子具有較小的繞度，運行平穩、振動小、噪聲低、使用壽命長。

產品用途

XBD-L型消防泵主要用于消防系統管道增壓送水。也可適用于工業城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型。

結構說明

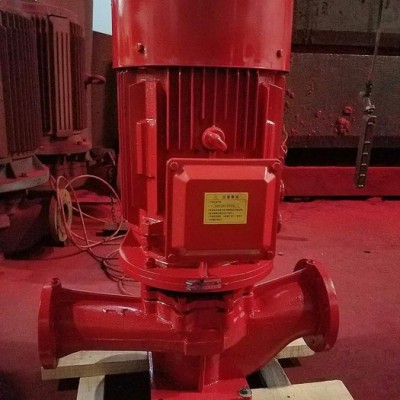

XBD-L型單吸單級消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。

XBD-L型單吸多級分段式消防泵由電機的泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，使用時無需校正。泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪。平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。
