產品類型	步進驅動器
驅動電機類型	57以下電機
電流	1.5
電壓	12-24
品牌	時代超群

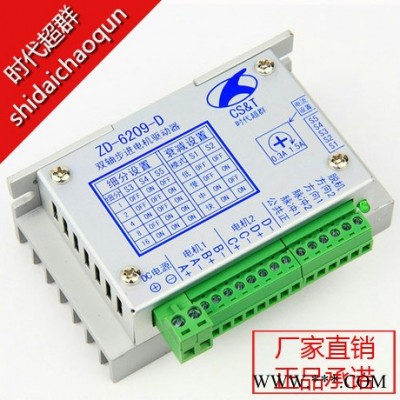

型號	ZD-6209-D







在使用本品前，請仔細閱讀本使用說明書

l 請妥善保管本說明書，以備日后參考l 本冊外觀圖片僅供參考，請以實物為準

 安全注意事項

l      本驅動器為直流電源供電，請確認電源正負極正確后上電l      請勿帶電插拔連接線纜l      驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或可燃性異物，儲存和使用時請注意防潮防濕l      驅動器為功率設備，盡量保持工作環境的散熱通風 產品特點l        高集成度高可靠性l        同時驅動兩個步進電機，可完全分開控制l        接口采用超高速光耦隔離l        高抗干擾能力，在高頻干擾環境中仍能準確運行l(wèi)        最高驅動電流1.8A(峰值) 主要功能l        整步、半步、四細分、八細分、十六細分可調l        輸出電流線性可調l        過熱自動保護l        自動半流鎖定l        衰減4檔可調l        支持脫機、使能、鎖定等功能工作條件



項目		最小	額定	最大	單位
環境溫度		-30		80	℃
輸入電壓(DC)		10	24	32	V
輸入頻率		0		16000	Hz
輸出電流		0.3		1.5	A
接口電壓	H	4.5	5	5.5	V
	L	0	0	0.5	V



接線方法共陽極接法（公共正方式） R為限壓串聯電阻，當信號電源為5V時，無需串聯電阻，直連既可；當信號電源為12V時，需串聯1K電阻；當信號電源為24V時，需串聯2.7K電阻；否則，可能導致控制器或驅動器損壞。 控制方式





脈沖	有脈沖時工作，高電平有效；無脈沖時鎖定電機并自動半流
方向	高電平輸入或懸空時正轉；低電平輸入時反轉
脫機	高電平輸入或懸空時正常工作；低電平時脫機



適用電機類型
 細分設置

細分	SW3	SW4	SW5
1	OFF	ON	OFF
2	OFF	OFF	ON
4	ON	OFF	ON
8	OFF	ON	ON
16	ON	ON	ON



電流設置此驅動器內置電流調節旋鈕。順時針旋轉旋鈕，實現輸出電流0.3A-1.5A線性調節。衰減設置



模式	SW2	SW1
低	OFF	OFF
慢	OFF	ON
中	ON	OFF
快	ON	ON



注意：衰減模式的作用是改善電機運行時的震動和噪音。根據輸出電流的大小、細分?jǐn)?shù)的不同，效果可能會有變化。請根據實際情況自行設置到最佳狀態。
