DFL-MS86數字式步進電機驅動器是是丹富萊公司新推出的數字式兩相步進電機驅動器，采用**32 位DSP技術，用戶可以設置400~51200 內的細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成**優運行參數**大限度發揮電機的性能。

一、數字式兩相步進驅動器簡述

適合于86步進電機**大輸出電流7.5A。

主控CPU采用高速數字DSP芯片

**高250細分,**小步距角0.0072度

**高輸入電壓交流85V,直流120V

兼容雷賽MA860步進電機驅動器

1.特點

●全新32 位DSP 技術

●超低振動噪聲

●內置高細分

●參數自動整定功能

●精密電流控制使電機發熱大為降低

●靜止時電流自動減半

●可驅動4，6，8 線兩相步進電機

●光隔離差分信號輸入

●脈沖響應頻率**高可達300KHz（更高可改）

●電流設定方便，可在2.4-7.2(峰值)之間任意選擇

●4 位撥碼，共16 檔細分

●具有過壓、欠壓、短路等保護功能

2.應用領域

適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖

儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

二、   電氣、機械和環境指標

1.電氣指標

2.使用環境及參數

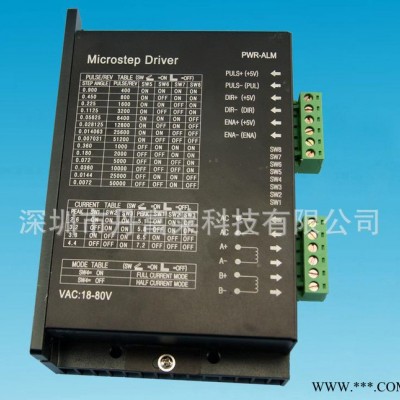

產品信息名稱： 86數字式步進電機驅動器 品牌： 丹富萊 型號： DFL-MS86**大輸出電流： 7.5A

DFL-MS86數字式步進電機驅動器是是丹富萊公司新推出的數字式兩相步進電機驅動器，采用**32 位DSP技術，用戶可以設置400~51200 內的細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成**優運行參數**大限度發揮電機的性能。



一、數字式兩相步進驅動器簡述

適合于86步進電機**大輸出電流7.5A。

主控CPU采用高速數字DSP芯片

**高250細分,**小步距角0.0072度

**高輸入電壓交流85V,直流120V

兼容雷賽MA860步進電機驅動器

1.特點

●全新32 位DSP 技術

●超低振動噪聲

●內置高細分

●參數自動整定功能

●精密電流控制使電機發熱大為降低

●靜止時電流自動減半

●可驅動4，6，8 線兩相步進電機

●光隔離差分信號輸入

●脈沖響應頻率**高可達300KHz（更高可改）

●電流設定方便，可在2.4-7.2(峰值)之間任意選擇

●4 位撥碼，共16 檔細分

●具有過壓、欠壓、短路等保護功能

2.應用領域

適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖

儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。



二、   電氣、機械和環境指標



1.電氣指標



說明	DFL-MS86
	**小值	典型值	**大值	單位
輸出電流(峰值)	2.4	-	72	A
輸入電源電壓	18VDC/18VAC	60VDC/70VAC	80VDC/80VAC	V
控制信號輸入電流	7	10	16	mA
步進脈沖頻率	0	-	300	KHz
絕緣電阻	500			MΩ



2.使用環境及參數



冷卻方式		自然冷卻或強制風冷
使用環境	場合	不能放在其它發熱的設備旁，要避免粉塵、油霧、腐蝕性氣體， 濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵；
	溫度	0——+50℃
	濕度	40—90%RH
	振動	5.9m/s2Max
保存溫度		-20℃～80℃
重量		570克
