型號	AD-BPF-250
貨號	AD-BPF-1
訂貨號	AD-BPF-6
產地	襄陽
原產國/地區	中國
應用范圍	250-8000KW
適配電機功率	500KW
物料編號	AD-BPF500/6
外形尺寸（寬x高x厚）	2315*1100*2000
電源相數	三相
額定電流	150A
額定電壓	10KV
額定容量	80
供電電壓	10KV
控制方式	V/F閉環
濾波器	無
適用電機功率	600
外形尺寸	3000*1500*1970
營銷方式	**
輸出電壓調節方式	PAM控制
外型	柜式
品牌	奧東電氣
加工定制	是
系列	變頻器
直流電源性質	電流型

高壓變頻器 6KV提升機高壓變頻柜 值得信賴的選擇 高壓變頻器廠家介紹 高壓變頻調速器 高壓變頻軟啟動柜，10KV高壓變頻器適用于發電行業，石油石化天然氣行業，礦山行業，冶金行業，水泥建材行業，市政行業，輕工化工等，高壓變頻器廠家做詳細介紹，以下為適用的具體行業和負載：

適用范圍：
發電行業： 鍋爐給水泵、送風機、引風機、凝結水泵、增壓風機、循環水泵、灰漿泵、壓縮機、吸塵風機
石油、石化、天然氣：空氣壓縮機、引風機、管道泵、注水泵、給水泵、潛油泵、循環水泵、鹵水泵、輸油泵；
 礦山：提升機、對旋風機、軸流風機、除垢泵、泥漿泵、渣漿泵、清水泵、進料泵、攪拌泵、除塵風機、排水泵、介質泵；
冶金行業： 除塵風機、高爐鼓風機、引風機、壓縮風機、送風機、給水泵、送水泵、除鱗泵、轉爐、電爐、高爐、除垢泵、制氧壓縮機、SO2風機、沖渣機、壓縮機；
水泥、建材：  生料研磨引風機、水泥磨風機、分選器風機、壓力送風機、窯爐引風機、窯爐供風機、尾排風機、高溫風機、磨機、除塵風機、循環風機；
市政行業： 加壓泵、熱水循環泵、污水泵、凈水泵、供水泵、引風機、送風機；
輕工、化工：  加壓泵、壓縮機、軸流泵、軟水泵、送水泵、鼓風機、引風機；
其他：風泵試驗臺、風洞試驗裝置。

（技術咨詢熱線：0710-3231378 13476391968 喬工 ）

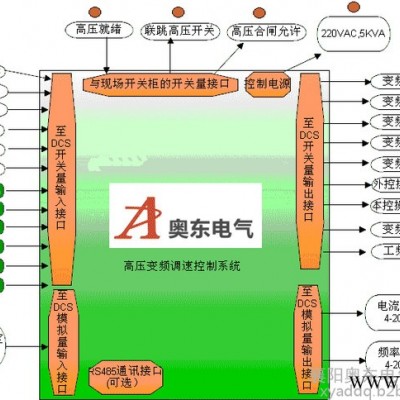

變頻調速系統主回路工作原理：
高壓變頻系統配備旁路柜工頻旁路由2個高壓隔離開關組成，其中QF為用戶高壓開關柜原有的高壓斷路器，變頻運行時K1和K2閉合，切換K2至變頻運行位置，工頻運行時，K1斷開，K2閉合，切換至工頻運行位置，當高壓變頻調速系統出現故障時，控制器自動跳開QF，操作員找開K1，切換K2至工頻運行位置，可將電機轉切至工頻運行，此時變頻調速系統從高壓中隔離出來，便于檢修，維護和調試，為了實現變頻器故障的保護，高壓變頻對10KV開關進行聯鎖，一旦變頻器故障，變頻器跳開斷路器，工頻旁路時，變頻器允許斷路器合閘，撤消對QF合閘信號，使電機能正常通過斷路器合閘工步啟動，循環水泵變頻調速節能改造主回路電氣原理如上說明。

（技術咨詢熱線：0710-3231378 13476391968 喬工 ）

使用變頻器后的效果
1、降低了轉速，節約用電量，不到2年節約的電費可收回變頻器成本；
2、電源側功率因數提高，原電機直接由工頻驅動時，功率因數為0.85左右，采用高壓變頻調速系統后，電源側的功率因數提高到0.95以上，可減少大量無功功率，進一步節約了上游設備的運行費用。
3、循環水泵采用變頻調速后，由于通過降低電機水泵轉速實現節能，電機、水泵轉速降低，管網壓和降低，輔助設備和軸承、閥門等磨損大大減輕，設備運行與維護費用下降，維護周期可加長，設備運行壽命可延長。
4、采用變頻調速后，電機實現了軟啟動，啟動電流不超過電機額定電流的1.2倍，避免了全壓啟動對電網和電動機的沖擊，降低了電動機的故障率，延長了電動機使用壽命，維護周期增長，電機檢修費用可大幅降低。
