型號	AD-BPF-250
貨號	AD-BPF-1
訂貨號	AD-BPF-6
產地	襄陽
原產國/地區	中國
應用范圍	250-8000KW
適配電機功率	500KW
物料編號	AD-BPF500/6
外形尺寸（寬x高x厚）	2315*1100*2000
電源相數	三相
額定電流	150A
額定電壓	6KV
額定容量	100
供電電壓	6KV
控制方式	V/F閉環
濾波器	無
適用電機功率	100
外形尺寸	2315*1100*2000
營銷方式	現貨
輸出電壓調節方式	PAM控制
外型	柜式
品牌	奧東電氣
加工定制	是
系列	變頻器
直流電源性質	電流型

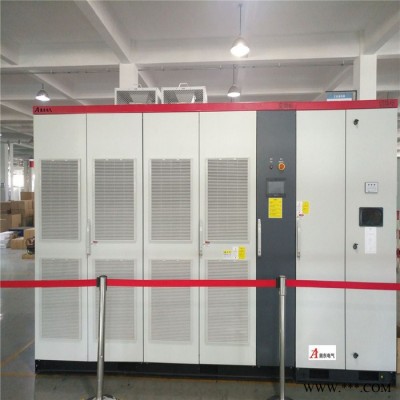

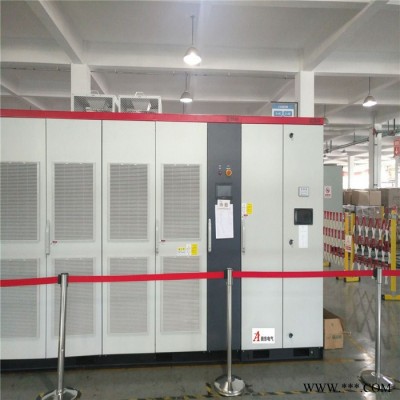

變頻柜的原理圖 6KV變頻器 10KV高壓變頻柜 功能詳細介紹  變頻器廠家排名  變頻器工作原理 變頻器制造廠家的型號是AD-BPF-500KW/10KV,AD表示奧東電氣，BP表示交流電動機變頻器，F(xiàn):表示兩象限高壓變頻器，500KW表示額定功率，10KV表示額定電壓，以下高壓變頻器生產廠家為您介紹變頻調速的工作原理。

變頻調速系統主回路工作原理：
高壓變頻系統配備旁路柜工頻旁路由2個高壓隔離開關組成，其中QF為用戶高壓開關柜原有的高壓斷路器，變頻運行時K1和K2閉合，切換K2至變頻運行位置，工頻運行時，K1斷開，K2閉合，切換至工頻運行位置，當高壓變頻調速系統出現故障時，控制器自動跳開QF，操作員找開K1，切換K2至工頻運行位置，可將電機轉切至工頻運行，此時變頻調速系統從高壓中隔離出來，便于檢修，維護和調試，為了實現變頻器故障的保護，高壓變頻對10KV開關進行聯鎖，一旦變頻器故障，變頻器跳開斷路器，工頻旁路時，變頻器允許斷路器合閘，撤消對QF合閘信號，使電機能正常通過斷路器合閘工步啟動，循環水泵變頻調速節能改造主回路電氣原理如上說明。

（技術咨詢熱線:0710-3231378 13476391968 喬工）

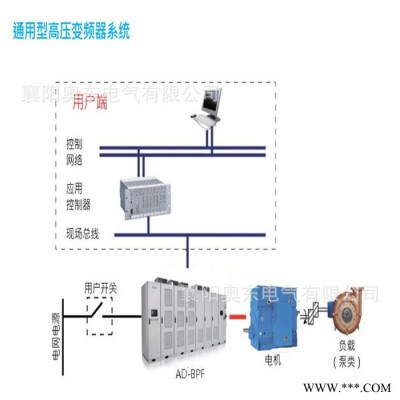

變頻器系統原理：
AD-BPF系列高壓變頻調速系統的結構，由移相變壓器、功率單元和控制器組成。6kV系列有15個功率單元，每5個功率單元串聯構成一相，10kV系列有24個功率單元，每8個功率單元串聯構成一相。圖中給出了AD-BPF系列的系統結構。

適用范圍：
發電行業： 鍋爐給水泵、送風機、引風機、凝結水泵、增壓風機、循環水泵、灰漿泵、壓縮機、吸塵風機
石化、天然氣：空氣壓縮機、引風機、管道泵、注水泵、給水泵、潛油泵、循環水泵、鹵水泵、輸油泵；
礦山：提升機、對旋風機、軸流風機、除垢泵、泥漿泵、渣漿泵、清水泵、進料泵、攪拌泵、除塵風機、排水泵、介質泵；
冶金行業： 除塵風機、高爐鼓風機、引風機、壓縮風機、送風機、給水泵、送水泵、除鱗泵、轉爐、電爐、高爐、除垢泵、制氧壓縮機、SO2風機、沖渣機、壓縮機；
水泥、建材：  生料研磨引風機、水泥磨風機、分選器風機、壓力送風機、窯爐引風機、窯爐供風機、尾排風機、高溫風機、磨煤機、除塵風機、循環風機；
市政行業： 加壓泵、熱水循環泵、污水泵、凈水泵、供水泵、引風機、送風機；
輕工、化工：  加壓泵、壓縮機、軸流泵、軟水泵、送水泵、鼓風機、引風機；
其他：風泵試驗臺、風洞試驗裝置。

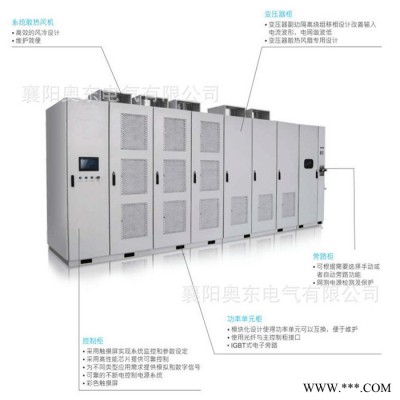

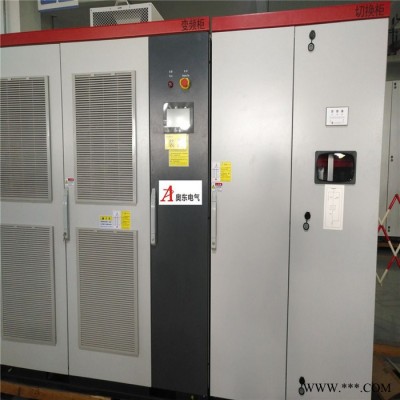

主要組件組成：
切換柜/接線柜：根據需要選用，切換柜在系統故障情況下將電機切換至工頻電網，執行旁路功能，接線柜接入變頻器輸入輸出線，無工頻切換功能。
變壓器柜：裝有移相整流變壓器，為各個功率單元提供交流輸入電壓。
功率柜：裝有模塊化設計的多個功率單元級聯式的逆變主回路，向電機提供變頻調速之后的輸出電壓。
控制柜：裝有主控部件，控制變頻調速系統的工作并處理通過采集獲得的數據，具備各類數據通信和DCS控制接口功能。
輸入側結構：
輸入側由移相變壓器(H級絕緣)給每個單元供電，每個功率單元都承受全部的電機電流、1/5（1/8）的相電壓、1/15（1/24）的輸出功率。15（24）個單元在變壓器上都有自己獨立的三相輸入繞組。功率單元之間及變壓器二次繞組之間相互絕緣。二次繞組采用延邊三角形接法，目的是實現多重化，降低輸入電流的諧波成分。15（24）個二次繞組分成三相位組。
根據功率、電壓等級不同，功率單元數會有所變化，功率越大、電壓等級越高單元數越多。
移相變壓器的副邊繞組分為三組，構成30（48）脈沖整流方式；這種多級移相疊加的整流方式可以大大改善網側的電流波形，使其負載下的網側功率因數接近1，輸入電流諧波成分低。實測輸入電流總諧波成分小于5%。
由于變壓器副邊繞組的獨立性，使每個功率單元的主回路相對獨立，類似常規低壓變頻器，便于采用現有成熟技術。
輸出側結構：
輸出側由每個單元的U、V輸出端子相互串接而成星型接法給電機供電，通過對每個單元的PWM波形進行重組，可得到如圖3-5所示的階梯PWM波形。這種波形正弦度好，dv/dt小，可減少對電纜和電機的絕緣損壞，無須輸出濾波器輸出電纜長度可達1000米，電機不需要降額使用，可直接用于舊設備的改造；同時，電機的諧波損耗大大減少，消除了由此引起的機械振動，減小了軸承和葉片的機械應力。（技術咨詢熱線:0710-3231378 13476391968 喬工）

變頻器制造廠家奧東電氣，為您介紹調速變頻器工作原理，如果您有什么疑問歡迎來電垂詢，奧東電氣專業生產高壓變頻調速器，技術先進，質量穩定，完善的售后服務。變頻柜的原理圖 6KV變頻器 10KV高壓變頻柜 功能詳細介紹
