產品價格￥148800.00元/臺
產品品牌襄陽奧東
最小起訂≥1 臺
供貨總量20 臺
發貨期限自買家付款之日起 30 天內發貨
瀏覽次數916
企業旺鋪http://www.qhdyj.net/index.php?homepage=xyaddq
更新日期2021-11-23 14:21
品牌： |
襄陽奧東 |
所在地： |
湖北 襄樊市 |
起訂： |
≥1 臺 |
供貨總量： |
20 臺 |
有效期至： |
長期有效 |
電壓等級： |
10KV |
電源相數： |
三相 |
| 電壓等級 | 10KV |
|---|---|
| 電源相數 | 三相 |
| 額定電壓 | 220V |
| 功率范圍 | 200KW~5000KW |
| 控制方式 | 電動 |
| 頻率范圍 | 50HZ~60HZ |
| 外殼 | 柜式 |
| 應用范圍 | 高壓 |
| 品牌 | 奧東電氣 |
| 型號 | AD-BPF |
| 系列 | 3G3JV |

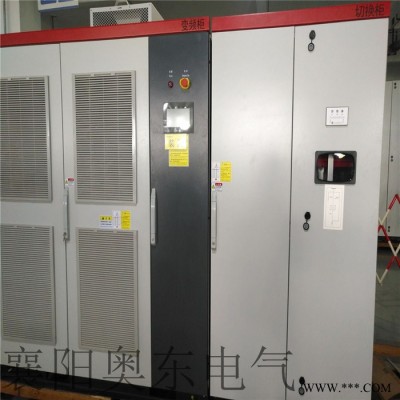

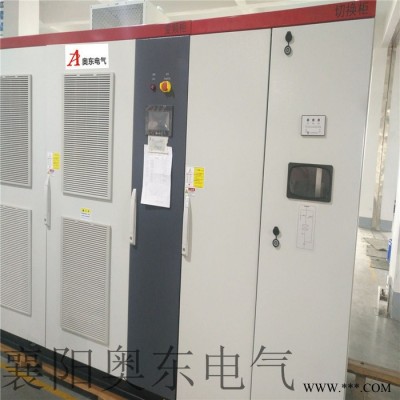

切換柜/接線柜：根據需要選用，切換柜在系統故障情況下將電機切換至工頻電網，執行旁路功能，接線柜接入變頻器輸入輸出線，無工頻切換功能。
變壓器柜：裝有移相整流變壓器，為各個功率單元提供交流輸入電壓。
功率柜：裝有模塊化設計的多個功率單元級聯式的逆變主回路，向電機提供變頻調速之后的輸出電壓。
控制柜：裝有主控部件，控制變頻調速系統的工作并處理通過采集獲得的數據，具備各類數據通信和DCS控制接口功能。
產品于2003年被列為重點新產品，高壓提升機變頻調速系統于2005年被列為火炬計劃項目，獲科技部中小企業技術創新基金項目資助。AD-BPF系列高壓變頻調速系統采用新型IGBT功率器件，全數字化微機控制，系統主要由移相變壓器、功率單元和控制器等構成，具有以下特點：
1、安裝、設定、調試簡便；
2、空間電壓矢量控制技術；
3、瞬時停電再啟動功能；
4、載波移相控制技術；
5、“飛車啟動”技術；
6、中性點漂移技術；
7、內置PID調節器；
8、自帶冷卻風機；
9、優異的性能/價格比；
10、控制電源掉電，可保持正常運行；
11、完善的變頻器參數設定功能；
12、功率電路模塊化設計，維護簡單，互換性好；

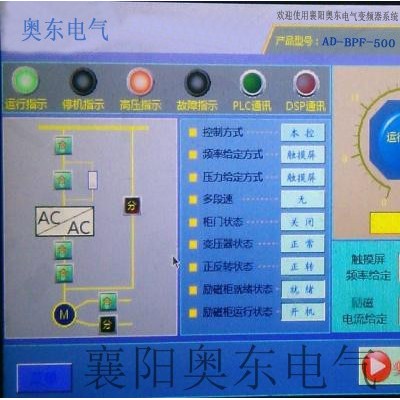

13、英文操作界面，彩色液晶觸摸屏操作；
14、內置PLC接口板，易于改變控制邏輯關系，適應多變的現場需要；
15、高壓主回路與控制器光纖通訊，抗干擾性強，安全可靠；
16、完善的故障監測,jq的故障保護及準確的定位顯示和報警；
17、輸入功率因數高，電流諧波少，無須功率因數補償、諧波抑制裝置；
18、高-高電壓源型變頻器，直接6kV、10kV輸入，直接6kV、10kV輸出，不需要輸出變壓器或濾波器；
19、可接收和輸出多路4～20mA工業標準信號；以便于用戶DCS系統接口；
20、可采用MODBUS、PROFIBUS等通訊協議，可實現與上位機的通訊；
21、輸出階梯正弦PWM波形，無須輸出濾波裝置，對電纜、電機絕緣無損害，電機諧波少，減少軸承、葉片的機械振動；
1、發電行業 ：鍋爐給水泵、送風機、引風機、凝結水泵、增壓風機、循環水泵、灰漿泵、壓縮機、吸塵風機
2、石油、石化、天然氣：空氣壓縮機、引風機、管道泵、注水泵、給水泵、潛油泵、循環水泵、鹵水泵、輸油泵；
3、礦山 ：提升機、對旋風機、軸流風機、除垢泵、泥漿泵、渣漿泵、清水泵、進料泵、攪拌泵、除塵風機、排水泵、介質泵；
4、冶金行業：除塵風機、高爐鼓風機、引風機、壓縮風機、送風機、給水泵、送水泵、除鱗泵、轉爐、電爐、高爐、除垢泵、制氧壓縮機、SO2風機、沖渣機、煤氣壓縮機；
5、水泥、建材：生料研磨引風機、水泥磨風機、分選器風機、壓力送風機、窯爐引風機、窯爐供風機、尾排風機、高溫風機、磨煤機、除塵風機、循環風機；
6、市政行業 ：加壓泵、熱水循環泵、污水泵、凈水泵、供水泵、引風機、送風機；
7、輕工、化工 ：加壓泵、壓縮機、軸流泵、軟水泵、送水泵、鼓風機、引風機；
8、其他 ：風泵試驗臺、風洞試驗裝置。
（技術、價格咨詢熱線：0710-3231378 13476391968 喬工）
AD-BPF系列變頻器滿足以下主要標準或者與這些標準規定有關的條文。本產品出廠時，所示標準版本均為有效。
GB/T 12668.4-2006 調速電氣傳動系統 第四部分：一般要求1kV以上但不超過35kV的交流調速電氣傳動系統額定值的規定
GB/T 1980-2005 標準頻率 Standard frequency
GB/T 2423.10-2008 電工電子產品環境試驗 第二部分：試驗方法 試驗Fc和導則：
振動（正弦）
GB/T 2900.1-2008 電工術語，基本術語 Electrical terms, basic terms
GB/T 2900.33-2004 電工術語，電力電子技術
GB 3797-2005 電控設備 第二部分：裝有電子器件的電控設備
GB 3859.1-2013 半導體電力變流器 基本要求的規定
GB 3859.2-2013 半導體電力變流器 應用導則
GB 3859.3-2013 半導體電力變流器 變壓器和電抗器
GB 4208-2008 外殼防護等級的分類 Enclosure class classification
GB/T 4588.1-1996 無金屬化孔單、雙面印制板分規范
GB/T 4588.2-1 有金屬化孔單、雙面印制板分規范
GB 10233-2005 電氣傳動控制設備基本試驗方法
GB/T 15139-94 電工設備結構總技術條件
GB/T 13422-2013 半導體電力變流器電氣試驗方法
GB/T 14549-93 電能質量 公用電網諧波 Power quality Public harmonic
IEEE Std 519-1992 電力系統諧波控制 推薦實施
1、正常啟
變頻器按正常方式起動后，變頻器開環運行于設定頻率，或者閉環于被控量的期望值。
2、軟啟動
變頻器啟動后，變頻器直接升速到系統提供的電網投切頻率，并且經過確認需要向工頻切換時，變頻器開始檢測工頻電源與變頻器輸出的相位，系統發出切換命令。軟切換裝置在得到系統發出的切換指令后，捕捉到同相位時刻時，命令系統斷開變頻器輸出接觸器，接通工頻接觸器，兩接觸器之間是互鎖的，但兩者之間并沒有人為的延時，得到的切換命令是同時的。整個切換過程擾動電流控制小于1.5倍額定電流。
3、“飛車啟動”功能
在高壓變頻器的應用中，有許多場合都要用到“飛車啟動”功能?！帮w車啟動”通俗講，也就是轉速跟蹤。也就是說對旋轉中的電機實施再啟動。如下面幾種場合就要用到此功能：
(1)轉動慣量比較小的場合。典型負載如風機，它的機械轉動慣性比較大，輕微的自然風就可能使其自然旋轉，而對于無此功能的變頻器，在投入運行時，可能會出現過流保護，必須等待電機完全靜止后才能再啟動，而這勢必會耽誤調試或生產時間。
(2) 對于一個風道采用兩個風機引風的場合，在停止一臺風機時，另一臺也會拖動停止的風機旋轉，要想停下勢必要兩臺風機都停下，這樣就比較麻煩。
(3) 對于一拖多的場合，當然這種場合可能較少，有時會用到變頻轉工頻、工頻轉變頻的場合，也需要檢測轉速，實施跟蹤控制。
高壓變頻器的“飛車啟動”是否成功關鍵是輸出和轉子速度（頻率）相同的頻率。而電機轉子頻率是隨機的，為此必須進行電機轉子轉速的搜索，即“飛車啟動”開始先搜索電機轉子轉速，搜索到電機轉子轉速后，變頻器再按搜索到的轉子轉速來輸出頻率。這樣，既不會出現過流也不會出現電容電壓泵升過壓的現象。

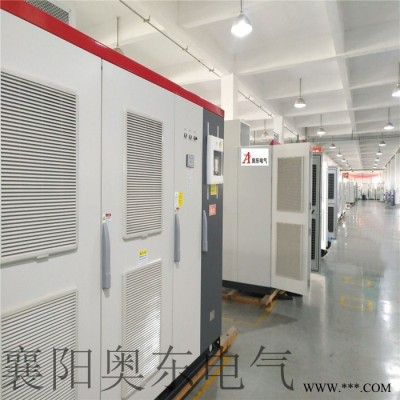

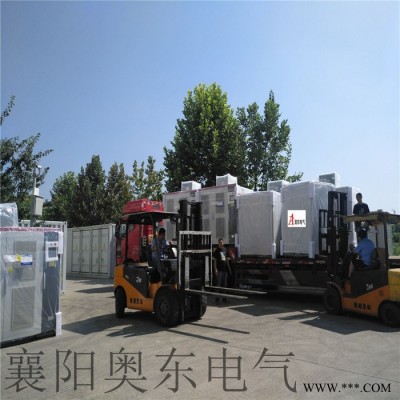

生產現場：（技術、價格咨詢熱線：0710-3231378 13476391968 喬工）| 變頻器型號 | 參考適配電機 功率 | 外形尺寸及重量Size and Weight | |||
| 寬度（W）（mm） | 深度（D）（mm） | 高度（H）（mm） | 重量 | ||
| AD-BPF-250 | 250 kW/6kV |
1700 |
1500 |
1900 | 1900 |
| AD-BPF-280 | 280 kW/6kV | 2000 | |||
| AD-BPF-315 | 315 kW/6kV | 2070 | |||
| AD-BPF-355 | 355 kW/6kV | 2150 | |||
| AD-BPF-400 | 400 kW/6kV | 2210 | |||
| AD-BPF-450 | 450 kW/6kV | 2320 | |||
| AD-BPF-500 | 500 kW/6kV | 2410 | |||
| AD-BPF-560 | 560 kW/6kV | 2480 | |||
| AD-BPF-630 | 630 kW/6kV |
2100 |
1700 |
2120 | 3120 |
| AD-BPF-710 | 710 kW/6kV | 3250 | |||
| AD-BPF-800 | 800 kW/6kV | 3400 | |||
| AD-BPF-1000 | 1000 kW/6kV | 3560 | |||
| AD-BPF-1120 | 1120 kW/6kV | 3700 | |||
| AD-BPF-1250 | 1250 kW/6kV |
3300 |
1700 |
2420 | 4900 |
| AD-BPF-1400 | 1400 kW/6kV | 5500 | |||
| AD-BPF-1600 | 1600 kW/6kV |
3600 |
1700 |
2420 | 6800 |
| AD-BPF-1800 | 1800 kW/6kV | 7200 | |||
| AD-BPF-2000 | 2000 kW/6kV | 8100 | |||
| AD-BPF-2250 | 2250 kW/6kV | 9000 | |||
| AD-BPF-2500 | 2500 kW/6kV | 9400 | |||
| AD-BPF-2800 | 2800 kW/6kV | 9900 | |||
| AD-BPF-3250 | 3250 kW/6kV | 4600 | 1700 | 2420 | 11500 |
| AD-BPF-4000 | 4000 kW/6kV | 5900 | 1700 | 2420 | 12800 |
| AD-BPF-4500 | 4500 kW/6kV | 6500 | 1700 | 2420 | 14000 |
| AD-BPF-5000 | 5000 kW/6kV |
6500 |
1700 |
2620 | 15500 |
| AD-BPF-5600 | 5600 kW/6kV | 16000 | |||
| AD-BPF-6300 | 6300 kW/6kV | 7100 | 1700 | 2620 | 17200 |
| AD-BPF-7100 | 7100 kW/6kV |
|
| 17800 | |
| 變頻器型號 | 參考適配電機 功率 | 外形尺寸及重量Size and Weight | |||
| 寬度（W）（mm） | 深度（D）（mm） | 高度（H）（mm） | 重量 | ||
| AD-BPF-250 | 250 kW/10kV |
2000 |
1500 |
1900 | 2160 |
| AD-BPF-280 | 280 kW/10kV | 2200 | |||
| AD-BPF-315 | 315 kW/10kV | 2240 | |||
| AD-BPF-355 | 355 kW/10kV | 2350 | |||
| AD-BPF-400 | 400 kW/10kV | 2390 | |||
| AD-BPF-450 | 450 kW/10kV | 2490 | |||
| AD-BPF-500 | 500 kW/10kV | 2560 | |||
| AD-BPF-560 | 560 kW/10kV | 2610 | |||
| AD-BPF-630 | 630 kW/10kV | 2720 | |||
| AD-BPF-710 | 710 kW/10kV | 2790 | |||
| AD-BPF-800 | 800 kW/10kV | 2860 | |||
| AD-BPF-900 | 900 kW/10kV | 2910 | |||
| AD-BPF-1000 | 1000 kW/10kV | 3100 | |||
| AD-BPF-1120 | 1120 kW/10kV |
2800 |
1700 |
2120 | 4350 |
| AD-BPF-1250 | 1250 kW/10kV | 4430 | |||
| AD-BPF-1400 | 1400 kW/10kV | 4570 | |||
| AD-BPF-1600 | 1600 kW/10kV | 4700 | |||
| AD-BPF-1800 | 1800 kW/10kV | 4880 | |||
| AD-BPF-2000 | 2000 kW/10kV | 4950 | |||
| AD-BPF-2250 | 2250 kW/10kV |
4100 |
1700 |
2420 | 7900 |
| AD-BPF-2500 | 2500 kW/10kV | 11000 | |||
| AD-BPF-3250 | 3250 kW/10kV | 4400 | 1700 | 2420 | 17300 |
| AD-BPF-4000 | 4000 kW/10kV | 4400 | 1700 | 2420 | 17300 |
| AD-BPF-4500 | 4500 kW/10kV | 22500 | |||
| AD-BPF-5000 | 5000 kW/10kV | 6200 | 1700 | 2620 | 25000 |
| AD-BPF-5600 | 5600 kW/10kV | 27300 | |||
| AD-BPF-5900 | 5900 kW/10kV | 8100 | 1700 | 2620 | 28400 |
| AD-BPF-6800 | 6800 kW/10kV | 29800 | |||
| AD-BPF-8000 | 8000 kW/10kV | 8300 | 1700 | 2820 | 31200 |
| AD-BPF-9000 | 9000 kW/10kV | 33300 | |||
| AD-BPF-10000 | 10000kW/10kV |
9000 |
1700 |
2820 |
34500 |
| AD-BPF-11000 | 11000kW/10kV |
36700 | |||
| AD-BPF-12000 | 12000kW/10kV |
38300 | |||
