電壓等級	10KV
電源相數	三相
額定電壓	220V
功率范圍	200KW~5000KW
控制方式	電動
頻率范圍	50HZ~60HZ
外殼	柜式
應用范圍	高壓
品牌	奧東電氣
型號	AD-BPF
系列	3G3JV

變頻器工作原理 6KV高壓變頻柜 真正做到令顧客滿意 高壓變頻器生產廠家 AD-BPF型號_外形尺寸_價格_奧東電氣,奧東電氣生產的AD-BPF高壓變頻調速器可以為企業帶來極大的能耗節約和提高設備生產效率，一套高效、可靠的變頻器可以為適配電機帶來超過40%的電力能耗的減少，同時減少相關的二氧化碳的排放。工業電力能耗占到了全球三分之一的電力消耗量，而其中電機又占據了超過65%的工業用電，而使用變頻器對電機進行調速后可以極大的減少電力損耗，減小啟動電流對電網的沖擊，并且降低了電機和其他機械設備的磨損，進而減少了維護費用，一套AD-BPF高壓變頻調速器可以實現節能降耗的作用，又可以實現電動機軟起動的作用，而且起動電流非常小，比軟起動效果還要好。

高壓變頻器工作原理：

采用多脈沖移相整流技術，有效地降低了電源側電流諧波含量，符合IEEE519-1992標準，采用單元串聯多電平技術，無需輸出濾波器，輸出電壓波形近似正弦波，滿足遠距離惡劣場合情況下的電機驅動先進的控制功能增強了裝置對惡劣電網的適應性；

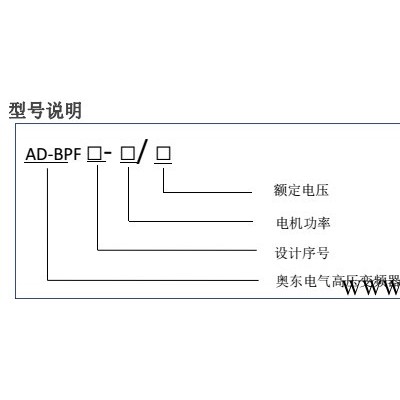

型號說明：技術價格咨詢熱線：134-7639-1968 0710-32-31-378 喬經理

 (詳見產品圖片）

主要應用領域：

冶金：煤氣風機、 除塵風機、高爐鼓風機、除磷泵、鍋爐給水泵等；

火力發電及供熱：引風機、送風機、一次風機、增壓風機、凝結水泵、給水泵、循環水泵等；

礦業：通風機、皮帶機、進料泵、排水泵等；

石油化工：注水泵、壓縮機、油泵等；

造紙：打漿機、真空泵等

水泥：高溫風機、生料磨風機、窯頭排風機、窯尾排風機、除塵風機、生料磨風機等

制藥：清洗泵、發酵管攪拌機等

市政工程：供水泵、污水泵、熱網泵等

使用高壓變頻器可以帶來哪些好處：

1、改善生產過程工藝和質量控制；

2、嵌入式的PID控制器提高對流量, 壓力等變化參數的精Q控制；

3、失電跨越和飛車啟動保證在短暫失電情況下的持續運行；

4、友好的客戶接口便于系統集成；

5、系統效率高達98%以上（不含移相變壓器）， 降低系統運行成本；

6、優化風機和水泵的運行確保了極高的能源節約，縮短投資回報期；

7、使用集成變壓器, 采用三進三出的安裝方式， 實現**小化的工程量；

8、減小機械應力，消除管道水錘效應，降低維護成本；

9、多電平電壓輸出，電流控制啟動，減少對電機的沖擊；

完善的保護措施

過流保護

過載保護

變壓器過溫報警/超溫保護

變頻器過熱保護

欠壓，過壓保護

電機過載保護（外接）

散熱風機異常報警

網側的電源保護

柜門電磁鎖保護

濾網堵塞告警

輸出短路保護

輸入/輸出缺相保護

通訊故障保護

輸出接地保護

控制和監控功能

頻率命令（Hz）

運行頻率（Hz）

輸入/輸出功率， 電流，電壓

累計運行時間

變頻器狀態

系統旁路開關和用戶斷路器狀態

可設定的輸入/輸出模擬量

故障報警

故障診斷功能

飛車啟動，失電跨越功能

彩色觸摸屏

技術特點：

1、AD-BPF系列高壓變頻器采用“單元串聯多電平”的拓撲結構，具有輸入輸出諧波小，輸出波形好；

2、“高-高”直接輸入輸出方式，直接高壓輸出，不需升壓變壓器；

3、控制采用無速度傳感器矢量控制，控制系統采用32位浮點運算DSP芯片，運算速度更快；

4、變頻器功率單元和主控系統通訊采用光纖連接，具有很高的通信速率和抗干擾能力，安全性好；

5、瞬時停電再起功能，在35%的電壓下降情況下變頻器能繼續運行而不跳閘；

6、獨有的快速功率單元旁路技術，功率單元出現故障時仍可以繼續運行而不跳機；

7、變頻裝置對輸出電纜長度無任何要求，電機不會受到共模電壓和dv/dt的影響。

通用型高壓變頻器系統技術價格咨詢熱線：134-7639-1968 0710-32-31-378 喬經理

 （詳見產品圖片）

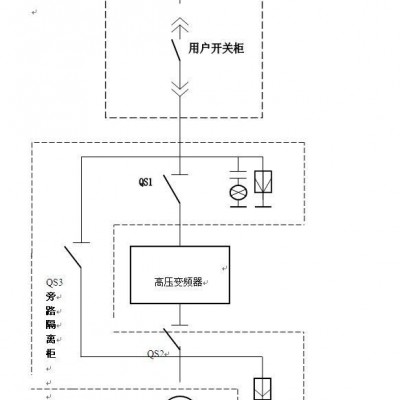

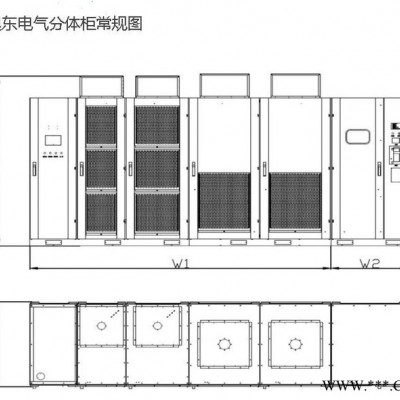

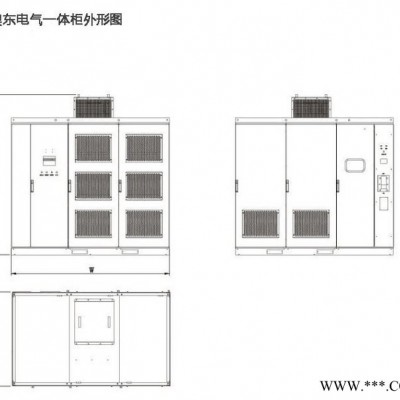

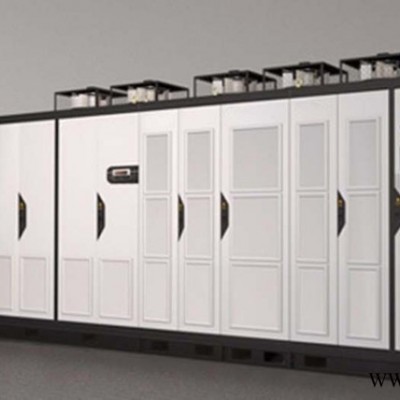

高壓變頻器由系統散熱風機、變壓器柜、控制柜、功率單元柜、旁路柜組成（看奧東電氣圖解高壓變頻器說明）

變頻器現場使用圖片：

（詳見產品圖片）

高壓變頻器生產廠家 AD-BPF型號_外形尺寸_價格_奧東電氣，質量服務信得過，用奧東電氣高壓變頻器質量有保證，首先奧東電生產的AD-BPF系列高壓變頻器通過一系列的嚴格過程控制和檢驗手段，保證高可靠性和質量。并且產品通過了國際的驗證機構的測試，為了保證電機能夠正常按照設計的狀況運行，奧東電氣建立了一間先進的多兆瓦測試試驗室，每臺高壓變頻器出廠前均按照滿載進行老化試驗。通過復雜的測試程序可以減少設備現場安裝投運時間。變頻器工作原理 6KV高壓變頻柜 真正做到令顧客滿意
