高壓變頻器 6KV四象限高壓變頻器 重復使用性高：

??奧東電氣廠家供應具有調速功能，具有軟起動功能的高壓變頻器，同時還負責設備的檢修，維修，生產售后團隊為您提供完善的服務，那么高壓變頻器容易出現哪些故障呢？變頻器生產廠家總結多年的生產，售后服務經驗，與大家一起分享，變頻器常見的故障有：過流、過壓、欠壓、過熱、輸出不平衡、過載、開關電源損壞、SC故障報警，GF接地故障、限流運行等，那么奧東電氣如何為高壓變頻器進行給點，又如何生產出一臺更好的高壓變頻器呢？詳見變頻器廠家介紹。

??高壓變頻器具有哪些保護功能:

??變頻器進線接線端子足夠大，便于與進線電纜連接。變頻器柜內高壓引線導體能滿足發熱的允許值（＜65℃）。

??變壓器在各分接頭位置，能承受線端突發短路的動、熱穩定而不產生任何損傷、變形及緊固件松動。

??每個功率單元帶兩相輸入熔斷器保護。

??變頻裝置還具有以下基本保護功能：

??a、 過電壓保護：檢測每個功率模塊的直流母線電壓，如果超過額定電壓的115%，則變頻器保護；此保護實際上包括了對電網電壓正向波動的保護。

??b、 欠壓保護：檢測每個功率模塊的直流母線電壓，如果低于設定值，則變頻器保護；此保護實際上包括了對電網電壓負向波動的保護。

??c、 缺相保護：缺相保護設置在每個功率模塊上。當輸入側掉相或功率模塊的熔芯損壞時，會發出報警信號并保護。

??d、 過電流保護：電機額定電流的180%，立即保護。

??e、 過載保護：電機額定電流的130%，每10分鐘允許1分鐘，超過則保護。

??f、 過熱保護：在主要的發熱元件，即整流變壓器和電力電子功率器件上放置溫度檢測，一旦超過極限溫度（變壓器130℃、功率器件80℃），則保護。

??g、 光纖故障保護：當控制器與功率模塊之間的連接光纖出現故障時，會發出報警信號并保護。

??h、 超頻保護：變頻器有大和小頻率限制功能，使輸出頻率只能在規定的范圍內，由此實現超頻保護功能。

??i、 失速保護：失速保護一般針對同步電機。對于異步電機，加速過程中的失速可通過限流功能避免。減速過程中的失速有可能表現為過流和直流母線過壓，對于后者，可通過在調試過程中設定安全的減速時間來避免，如果出現萬一的情況，發生直流母線過壓，變頻器保護停機。

??j、 接地保護。

??k、 短路保護。

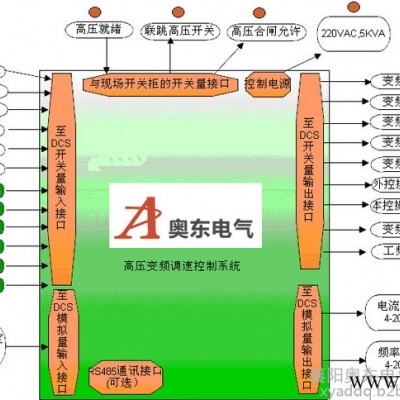

??高壓變頻器系統圖：

??奧東電氣作為高壓變頻器生產廠家，竭盡全力的為客戶提供高質量的產品和高質量的服務，奧東電氣承諾提供技術服務，產品使用壽命可達到20年以上，高壓變頻器現在市場上已廣泛被應用，特別是傳統行業，用起來既方便，又能明顯節約成本，高壓變頻器好操作，好使用，集軟啟動，變頻調速節能，控制等為一體的綜合性電機配套電氣設備，如果有任何疑問，請隨時來電垂詢。

??變頻器的主要結構介紹

??1．變頻器拓?fù)浣Y(jié)構

??高壓變頻調速系統采用直接“高-高”變換形式，為單元串聯多電平拓?fù)浣Y(jié)構，主體結構由多組功率模塊串聯而成，從而由各組低壓疊加而產生需要的高壓輸出，它對電網諧波污染小，輸入諧波畸變小于3%，直接滿足IEEE519-1992的諧波抑制標準，輸入功率因數高，不必采用輸入諧波濾波器和功率因數補償裝置；輸出波形質量好，輸出電壓諧波畸變小于2%，不存在諧波引起的電機附加發熱和轉矩脈動、噪音、輸出dv/dt、共模電壓等問題，不必加輸出濾波器**可以使用普通的異步電機，變頻裝置（6/10）kV輸出，每個系統共有（15/24）個功率單元，每（5/8）個功率單元串連構成一相，其系統結構如下圖：

??4.1功率單元

??每個功率單元分別由輸入變壓器的一組副邊供電，功率單元之間及變壓器二次繞組之間相互絕緣，二次繞組采用星形折邊接法，實現多重化，以達到降低輸入諧波電流的目的。每個功率單元結構上完全一致，可以互換。

??系統為基本的單相逆變電路，整流側為二極管三相橋， IGBT逆變橋的控制方式為PWM控制，并且有自動單元旁路功能。

??單元旁路功能：當某個功率模塊發生故障時，自動進行旁路，變頻裝置不停機。確保維持生產要求，大大提高系統運行的可靠性。

??4.2功率柜

??柜內主要對功率單元進行組合，通過每個單元的U、V輸出端子相互串接而成星型接法給電機供電，通過對每個單元的PWM波形進行重組，得到非常好的PWM波形，dv/dt小，可減少對電纜和電機的絕緣損壞，輸出無須增加輸出濾波器**可滿足輸出電機電纜的長度很長，電機不需要降額使用。

??4.3變壓器柜

??主要包括為功率單元供電的移相變壓器，輸入側的電壓、電流檢測器件，以及溫度檢測器件溫控器。

??4.4 冷卻風機

??變頻器功率柜頂部和變壓器柜頂部所配冷卻風機，在變頻器運行后自動運行。風機大小和個數根據功率大小進行配置，采用**離心冷卻風機。

??4.5控制柜

??控制器采用DSP+FPGA芯片，設計的算法能保證電機達到優的運行性能。彩色嵌入式人機界面提供友好的全中文監控和操作界面，同時可以實現遠程監控和網絡化控制?？刂破靼ㄒ慌_內置的PLC，用于柜體內開關信號的邏輯處理，以及與現場各種操作信號和狀態信號(包括DCS/RS485/ Modbus /Profibus)的協調，并且可以根據用戶的需要擴展控制開關量?？刂破髋c功率單元之間采用光纖通訊技術，低壓部分和高壓部分完全可靠隔離，系統應具有極高的安全性，同時具有很好的抗電磁干擾性能。
