電壓等級	10KV
電源相數	三相
額定電壓	220V
功率范圍	200KW~5000KW
控制方式	電動
頻率范圍	50HZ~60HZ
外殼	柜式
應用范圍	高壓
品牌	奧東電氣
型號	AD-BPF
系列	3G3JV

變頻控制柜 高壓變頻器 四象限高壓變頻器排名 歡迎廣大客戶實地考察,10KV變頻器采用一體式設計方案，將控制柜、功率柜和變壓器做成一個整體，可實現整體運輸，現場安裝簡便，實現45分鐘帶電機運行。
概述：
AD-BPF系列高壓變頻器調速系統，以高速DSP為控制核心，采用空間電壓矢量控制技術，功率單元串聯多電平技術，屬高一高電壓源型變頻器，以高可靠性，易操作，高性能為設計目標，滿足用戶各類負載調速節能，改善生產工藝的迫切需要。高壓變頻器調速系統采用新型IGBT功率器件，全數字化微機控制，系統主要由移相變壓器，功率單元和控制器構成。
適用范圍：
適用于發電、石油、石化、天然氣、礦山、冶金、水泥、建材、市政、輕工、化工、其它等行業中，應用負載主要有風機、水泵、壓縮機、試驗臺**等。
性能特點
1、AD-BPF系列高壓變頻器采用“單元串聯多電平”的拓?fù)浣Y(jié)構，具有輸入輸出諧波小，輸出波形好；
2、“高-高”直接輸入輸出方式，直接高壓輸出，不需升壓變壓器；
3、控制采用無速度傳感器矢量控制，控制系統采用32位浮點運算DSP芯片，運算速度更快；
4、變頻器功率單元和主控系統通訊采用光纖連接，具有很高的通信速率和抗干擾能力，安全性好；
5、瞬時停電再起功能，在35%的電壓下降情況下變頻器能繼續運行而不跳閘；
6、獨有的快速功率單元旁路技術，功率單元出現故障時仍可以繼續運行而不跳機；
7、變頻裝置對輸出電纜長度無任何要求，電機不會受到共模電壓和dv/dt的影響。
10KV選型表：（技術咨詢熱線：0710-3231378 13476391968 喬工）

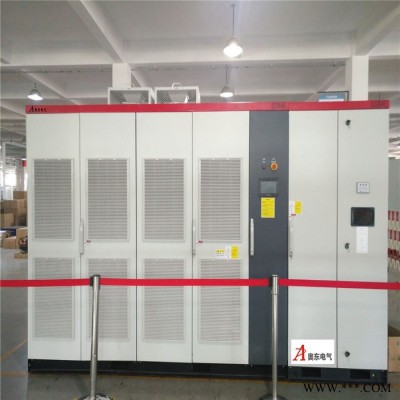

圖片： （技術咨詢熱線：0710-3231378 13476391968 喬工）

10KV一體式高壓變頻器，可實現整體運輸安裝方便，AD-BPF系列高壓變頻器采用獨C的自動穩壓技術（AVR功能），當輸入電網電壓發生波動時，AVR功能可以保持變頻器的輸出電壓不受影響，對電動機提供**Q有利的保護，使整個生產工藝系統穩定。AD-BPF變頻器是一種高效、節能、無電網污染的高壓大功率變頻調速裝置，高可靠性，性能優異，電壓等級：3～11KV，50/60HZ±3%；功率范圍：160KW～10000KW； 變頻控制柜 高壓變頻器 四象限高壓變頻器排名 歡迎廣大客戶實地考察
