漆包線焊接機|漆包線束焊接設備|電機漆包線焊接設備|單股線焊接設備|單股漆

包線與多股線焊連設備|漆包線超聲波焊接|多股漆包線焊接|漆包線搭接，詳情請

咨（聯系人：劉奇明 電話：18306195965 www.nikecsb.com/z1-qbx.html）

漆包線束焊接機構造

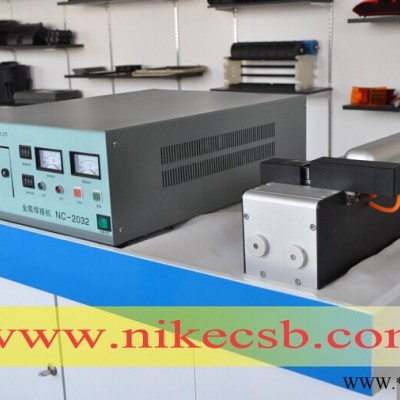

漆包線束焊接機SKJ-X20PB由兩部分構成，機架和控制箱，用控制電纜和輸氣軟管

連接。

1漆包線束焊接機控制系統：超聲波金屬焊線機控制系統是一個微處理器控制系統

，可以使超聲波金屬焊線機運行在時間、能量或高度控制模式下。推薦的工作模

式是時間控制模式，即控制系統在焊接高度達到一個設定值時停止焊接。

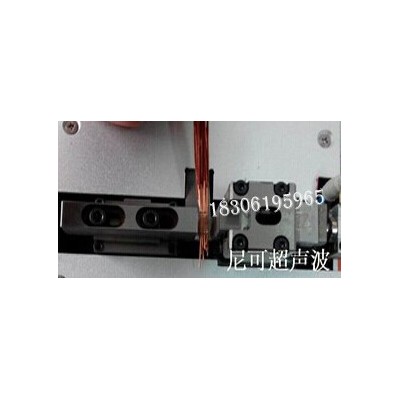

2 漆包線束焊接機機架部分：機架是由一套超聲波組件和包括機械夾具的底部裝

配單元構成，工作頻率為20KHz。超聲波組件則是由三個**重要的元件構成：換

能器、放大器及與焊頭配套的焊座，其中，焊頭與焊座都是可更換的，在**大限

度上降低成本。SKJ- D2036型超聲波金屬點焊機通過不同的設置能夠在不同的平

臺上進行不同的焊接，工具頭（包括焊頭與焊座）也可以隨意變換方向以滿足在

不同位置上的焊接要求。焊頭被設計成有4個工作面，焊座有2個面，但整個工具

頭的使用壽命的長短是有多方面的因素決定的，首先，是設備的使用方式；其次

，是被焊接材料的硬度等級；第三，是焊縫與燒焊點之間的距離（至少60mm）；

第四，是設備的使用率，這是一個比較重要的因素，通常來講，工具頭的使用壽

命可以達到300000次。系統能提供**高2.0-3.6KW的標準電源功率輸出，在實際

的應用中，功率輸出**高會達到95%負載，仍然會有5%的儲備。
