▌集成聯網驅動控制功能的一體式閉環步進電機                info@yanlan.net/18818087303

▌技術參數 | ▌產品特性 | ▌?wù){(diào)試軟件 | ▌訂貨信息 | ▌力矩曲線 | ▌尺寸圖紙  | ▌連接示意

     D系列總線型閉環步進一體機，集步進驅動器, 控制器，電機, 編碼器為一體, 完美融入了伺服控制技術，革命性地創造出具有全新優異性能表現的一體化運動控制系統。

     支持RS485總線,CANOpen總線控制, 支持免上位機控制技術, 可連接限位開關等外圍設備, 盡可能的減少系統的復雜度, 減少布線, 提高系統可靠度和自動化。

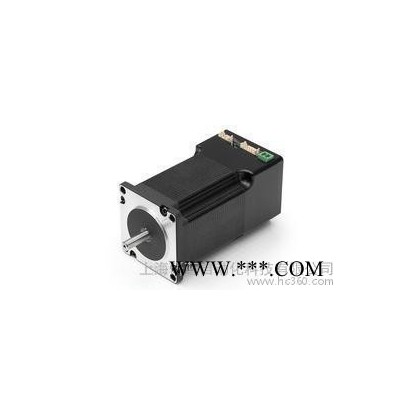

     D4-N系列步進伺服：56 mm的D4-N57系列電機與尺寸60 mm的D4-N60系列電機具有相同的法蘭尺寸。一體式電機的整個電子裝置連同電機控制器及編碼器都位于外殼中。采用磁場控制（閉環），可編程，因此可完美適用于分散及cnc多軸應用。

。參數配置通過Windows平臺的軟件來完成，可以制定獨立的應用程序。

可選組件：精密行星減速機、制動器、中空旋轉平臺、線性滑臺、USB-CAN協議轉換器、CAN-RS232協議轉換器、CANopen I/O模塊

 ▌技術參數

 ▌產品特性

可以使用計算機、PLC等上位系統直接實現聯網控制
大幅減少研發、布線和安裝費用；一體化驅動電機提高生產效率；

提高電磁兼容性和機器可用性，而且大大簡化了調試和售后服務工作。



通過數字和模擬輸入端進行控制

可在控制器中儲存復雜的運動軌跡，并通過數字輸入端進行選擇、啟動和停止

可以通過模擬輸入端調節轉速、位置或轉矩

限位開關、零點信號直接接入輸入端

配置為通用I/O口，方便用戶自主應用



全閉環控制

速度閉環、電流閉環、位置閉環

高速響應，在點到點快速定位的運動場合，先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，大大超越了傳統步進系統極限

大力矩特性及更高的過載能力

降低電機發熱

自動歸零、找零點

提升人機交互安全性







64細分

在低細分脈沖之間自動插入細分，以滿足在低細分下仍能保持運動平滑。 更平滑的運動表現



堵轉檢測和失步補償



驅動器自動檢測編碼器信號，讀取電機轉子的位置，提供堵轉檢測和失步補償?shù)墓δ堋?br>堵轉檢測 當實際力矩大于電機輸出力矩時，會導致定子磁場和轉子磁場間不同步，也稱為堵轉。電機一旦堵轉驅動器立馬發出錯誤輸出。 失步補償 始終監視并調整轉子磁場來保持電機轉子與定子的同步運行。這意味著即使實際需求力矩大于電機輸出力矩，依然可以保證位置的準確性。失步補償在電機靜止時依舊可以起作用。



控制模式

      先進的步進電機驅動技術，步進電機可以工作在脈沖控制、模擬量控制、現場總線控制、免主機控制模式多種控制模式。步進驅動器支持各種類型的控制信號，包括數字信號、模擬信號，支持各種工業現場總線網絡控制。可以通過執行存儲的程序完成復雜運動控制。



聯網運行

各種工業現場總線網絡控制

  ▌人性化調試軟件



 ▌訂貨信息



型號	保持轉矩 Ncm	重量kg	長度mm	通訊方式	工作電壓（Min）	工作電壓（Max）
YL-D4-N5718X4204	53.7	0.49	66.5	RS485, CANopen	12	48
YL-D4-N5718M4204	113	0.8	80.6	RS485, CANopen	12	48
YL-D4-N5718L4204	198	1.22	101.6	RS485, CANopen	12	48
YL-D4-N6018L4204	354	1.48	112.5	RS485, CANopen	12	48



注：定制請致電研藍公司


▌力矩曲線 其它信息請咨詢研藍公司



▌尺寸圖紙 詳細圖紙請致電研藍公司



  ▌同系列其它型號

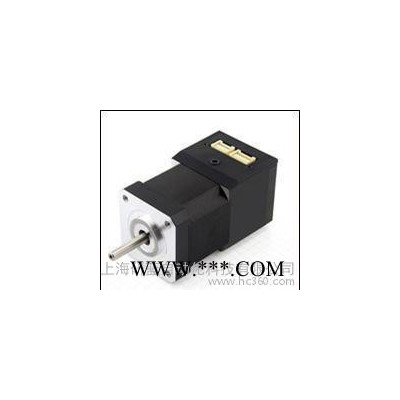

42系列



型號	工作電壓（Min）  V	工作電壓（Max） V	扭矩 Nm	長度 mm	接口	重量 kg
YL-D2-N4218L1804	12	48	6	76.5	RS485, CANopen	0.11

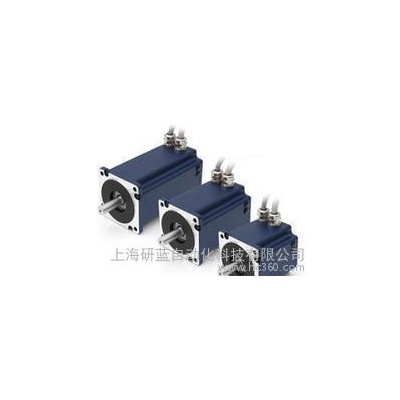

86系列



型號	保持轉矩 Ncm	重量kg	長度mm	通訊方式	工作電壓（Min）	工作電壓（Max）
YL-D6-N8618S6404	320	1.7	89	RS485，CAN	24	48
YL-D6-N8618S6404-S	320	1.7	89	RS485，CAN	24	48
YL-D6-N8618M9504	590	3.4	121	RS485，CAN	24	48
YL-D6-N8618M9504-S	590	3.4	121	RS485，CAN	24	48
YL-D6-N8618L9504	933	3.95	151	RS485，CAN	24	48
YL-D6-N8618L9504-S	933	3.95	151	RS485，CAN	24	48





注：更多型號請咨詢研藍公司

 ▌連接示意與端口說明

 一、連接架構示意圖



二、端口說明
